SB－628自循環流動演示儀

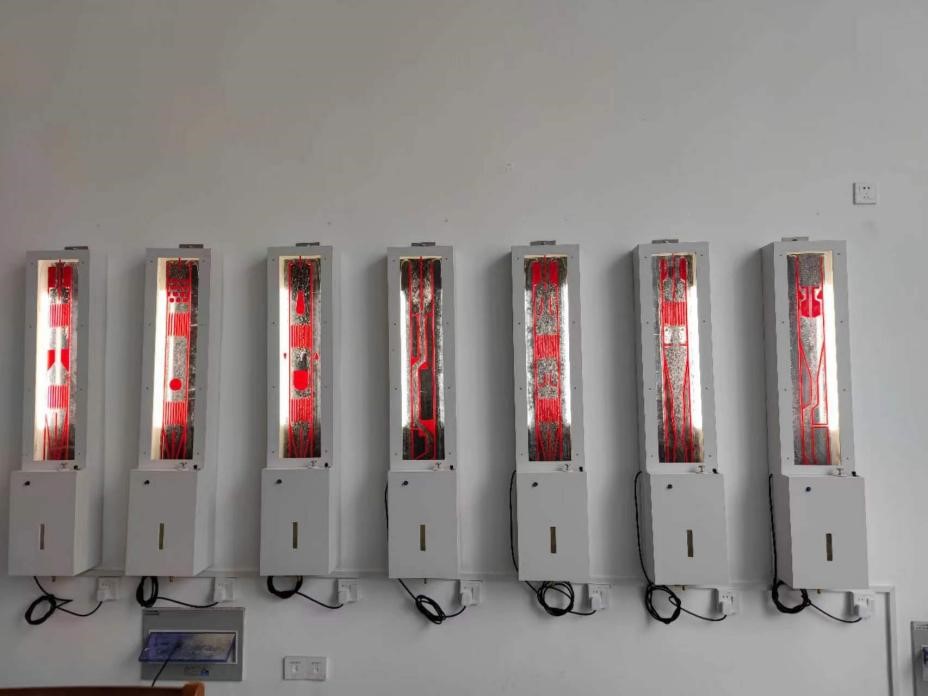

1、裝置可演示七組不同類型的邊界：

① 圓柱繞流、直角彎道：顯示流體在駐點處的停滯現象。邊界層分離狀況及卡門渦街。水流流過直角彎道時，轉彎處流線越靠近彎道，內側的流速越慢。

② 橋墩繞流、圓角彎道：顯示水流在橋墩后流區的卡門渦街現象。水流通過圓角彎道的流線與直角彎道相比較順暢。

③ 突擴突縮：先是在突縮時僅在拐角處出現漩渦，在突擴處出現強烈的旋渦區。

④ 漸擴漸縮：在漸縮管看到流線的逐漸收縮，在漸擴處看到因邊界層分離而產生的明顯旋渦現象。

⑤ 孔板：顯示孔板前流線收縮，匯集在孔板的鍋留孔口處，在拐角處有小旋渦，孔板后水流逐漸擴散，在主流區周圍形成較大的旋渦回流區。

⑥ 機翼：顯示水流在機翼前端駐點即尾端的匯流和兩側流線疏密分布狀況。

⑦ 自由紊動射流：顯示射流離開噴嘴后，不斷卷吸周圍的流體，形成旋渦，產生強烈紊動，使射流向外擴散。

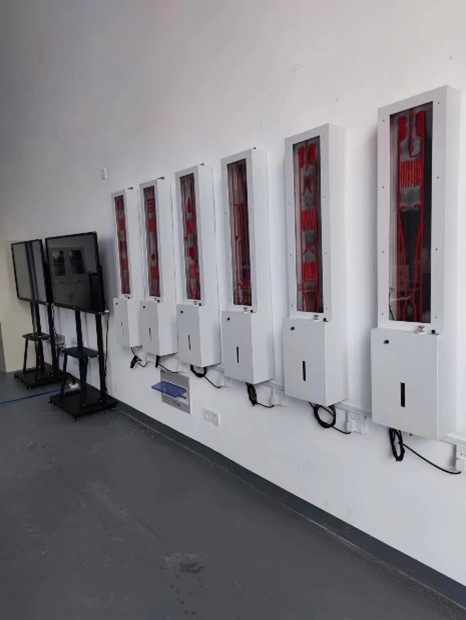

2.演示裝置尺寸：高×寬×厚=1300mm×260mm×162mm，7塊，掛壁式，配液位可視窗。

3.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤850w。

4.裝置外形尺寸：2420*550*1800mm。

二、主要配置及參數

1.自循環供水裝置，雙向配置T4-24W平面片光源，有機玻璃流道，彩色有機玻璃機體，顯示屏，亞光黑后罩。

2.水泵6臺：電壓24V、功率28.8W、流量600L/h、揚程7m。

3.水泵1臺：電壓24V、功率60W、最大流量25L/min、最大揚程15米。

4.可控硅無級調速器、無級可調摻氣裝置。

5.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
