SBLY-1W網絡綜合布線實訓室設備

網絡綜合布線實訓室設備是網絡布線類認知類實習、同時也是培養學生實驗操作與技能、科學研究與創新能力，提高綜合素質的重要基地，同時還可以開展校企合作、產學結合的工作，還可以舉辦有關工種的職業技能等級鑒定的活動，以及具備承辦有關職業技能大賽的賽事活動的能力。

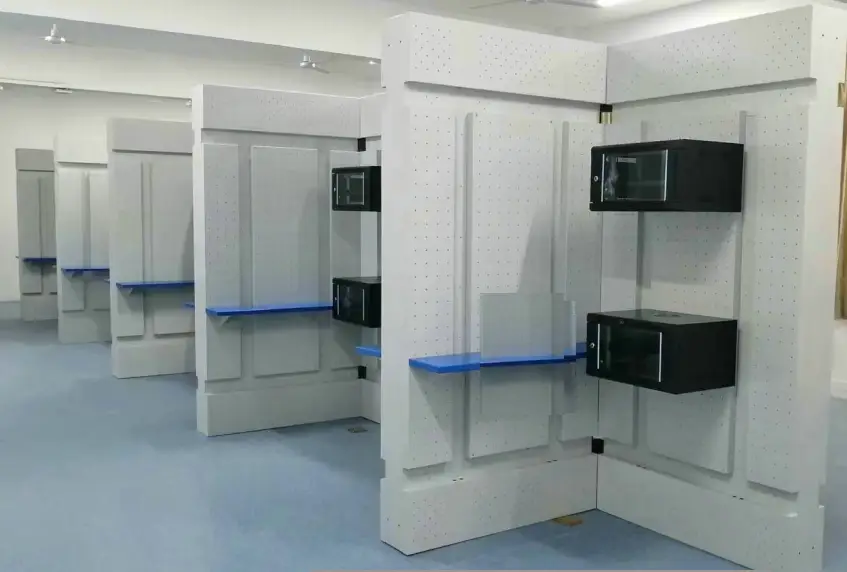

SBLY-1W全鋼結構的綜合布線實訓墻（4面墻一組）

（圖片僅供參考、以實際配置為準）

（每面實訓墻乙方配備1個專用機柜（530*300*300mm），6米線管，2個插座）

1.4塊多功能仿真鋼結構墻模塊。

2.物理基礎搭建系統工位可按照“十十”字形態進行拼接組合而成的，也可根據現場環境自由拼接組合其他形狀。

3.單體由10塊不同功能的金屬面板組成。每座模擬墻由上進管孔、鋼面板、安裝孔、縱向凹槽、橫向凹槽等功能模塊。

4.鋼面板表面設有橫向、縱向網狀均勻布置的安裝孔，鋼板內側對應安裝孔位置焊有螺帽，模擬墻體鋼板背面不得用木板代替螺帽來進行螺絲安裝。安裝孔直徑5毫米，開孔間距為60毫米。

5.模擬墻正上方開有進管孔直徑20毫米，由橋架引20mmPVC管彎折操作后通過進管孔進入模擬墻，再由上部橫向凹槽穿出。

6.全鋼無骨架結構，拼接而成，拆卸簡單，安裝方便，強度高，外形美觀。墻體搭建后，墻體內部不得出現方管支撐。鋼板厚度全部為2mm及以上。鋼面板折邊至少2折，每?jī)蓷l最近的折邊距離小于500毫米。獨立墻體尺寸1200×2450×250mm。

7.每座單體墻有對稱的兩個墻面，每個墻面布有2道橫向和縱向凹槽，凹槽深度50mm，寬度100mm，下部橫向凹槽距離地面300mm。

8.鋼面板表面設有60X60毫米的安裝孔用來安裝各種線管、插座、線槽等，實訓過程只需要采用螺絲安裝保證無塵操作。模擬墻外部平整美觀，表面看不見墻體安裝螺絲或鉚釘。

9.標準型墻體由8模塊組成8個L型實訓角，每角4-6人，可滿足32-48人同時實訓；每個角區域安裝有樓層模擬隔板+支架，示意2-3層建筑樓層結構。同時或者交叉模擬進行網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理子系統的布線實訓。

10.每個角型區域配套2-3套，8個角共計16-24套6U實訓專用機柜（530*300*300mm），冷軋鋼板，堅固耐用，機柜五面設有進出線孔，特制鋼化玻璃安全門。

10.為保證產品絕對安全，不會產生傾覆的危險，綜合布線模擬墻最下層的安裝面板必須開孔與地面的地腳螺栓固定。

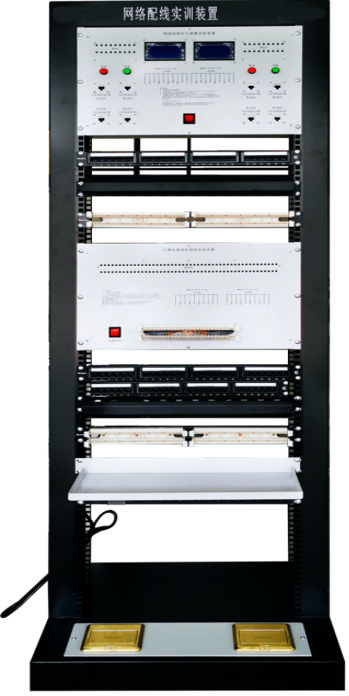

SBLY-2W網絡配線實訓裝置

一、產品概述

產品主要功能有：網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。

（圖片僅供參考、以實際配置為準）

二、產品型號和技術規格：

三、產品特點：實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。

故障模擬功能。例如：跨接、反接、短路、斷路。

落地安裝，立式操作，穩定實用，節約空間。

具有5000次以上壓接線端接實訓功能。

立柱具有布線穿管和安裝網絡插座實訓功能。

四、實訓功能：

1、網絡配線和端接實訓

每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。

2、網絡跳線制作和測試實訓

同時測量4根網絡跳線，能夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。

3、測試鏈路端接和實訓

實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。

每組鏈路有3根跳線，端接6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。

要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。

4、永久鏈路端接和實訓。

實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。

每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。

5、進行布線穿管和安裝網絡插座實訓功能。

6、網絡鏈路測試平臺功能。

7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。

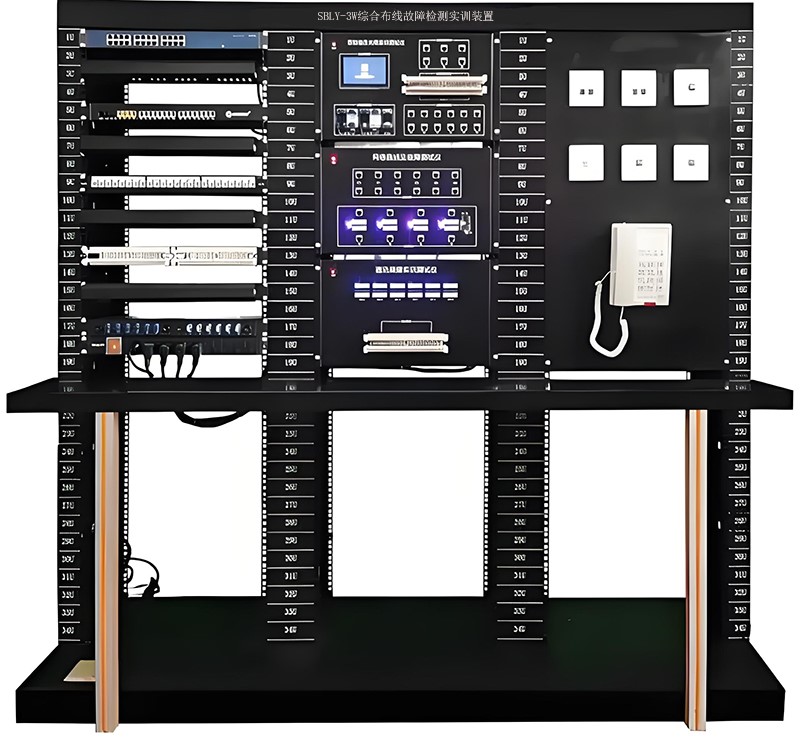

SBLY-3W綜合布線故障檢測實訓裝置

一、產品概述

綜合布線故障檢測實訓裝置、網絡配線端接實訓功能，網絡跳線制作和測試功能，模擬綜合布線系統常見故障功能，進行鏈路故障檢測和故障分析功能，進行故障維修實訓功能，進行光纖配線和熔接實訓功能，進行銅纜配線和端接實訓功能等。

（圖片僅供參考、以實際配置為準）

二、產品型號和技術規格：

三、產品功能：

（1）能夠模擬數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串?dāng)_、回波損耗、超長等。每類故障有數百種設置方式，能夠滿足教師根據教學和實訓需要隨時自由設置各種故障。

（2）能夠進行鏈路故障檢測和故障分析。

（3）能夠進行故障維修實訓。

能夠模擬和維修數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串?dāng)_、回波損耗等常見故障。

（4）能夠進行光纖配線和熔接實訓。

每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。

光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的偶合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST園口，也有SC方口；

組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。

（5）能夠進行銅纜配線和端接實訓。

每臺設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。

（6）能夠制作和測量4根網絡跳線。

對應指示燈顯示兩端RJ45接頭端接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。

（7）能夠進行綜合布線系統各種永久鏈路實訓。

實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓，熟練掌握端接工程技術和操作技巧。

（8）水平子系統管/槽布線技術實訓。

（9）工作區子系統網絡插座安裝實訓。

（10）網絡鏈路測試平臺功能。

（11）網絡機柜設備安裝和配線端接功能

（12）真實展示完整的綜合布線系統功能。實訓裝置可以用多種纜線連接，例如：5E類和6類雙絞線、25對電纜、光纜相連，組建完整的綜合布線系統。

（13）完整的網絡應用系統。增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。

（14）預留顯示器安裝支架和主機安裝位置。

（15）實訓考核功能。指示燈直接顯示考核結果，易評判和打分。

（16）選拔賽、集訓、國賽在上面安裝計算機和光纖熔接機，進行綜合布線項目設計和光纖熔接技術實訓。

四、綜合布線故障檢測實訓平臺產品配置清單

五、綜合布線耗材組成：

（1）銅纜：超五類網線，1 箱；

（2）十字螺絲M6 鍍鋅加帽 250個；

（3）RJ45水晶頭 超五類 100個，2盒；

（4）塑料線扎 3X100毫米 1000個，2包；

（5）光纖保護套 100個， 10包；

（6）20毫米 PVC冷彎管 3米10根；

（7）Ф20彎頭 40個  Ф20直接頭 40個 ；

（8）Ф20三通 40個  Ф20，M6管卡 200個；

（9）20毫米 PVC線槽 2米， 20根；

（10）寬度20直角40個，陰角 10個，陽角10個，三通10個；

（11）40毫米 PVC線槽 2米， 20根；

（12）寬度 40直角 40個，陰角 10個，陽角 10個，三通 10個；

（13）室外單模 4芯光纜 10米；

（14）室外多模 4芯光纜 10米；

（15）室內單模 4芯光纜 10米；

（16）室內多模 4芯光纜 10米；

（17）ST-SC多模 光纖跳線 5根；

（18）ST-SC單模 光纖跳線 5根；

（19）SC-SC多模 光纖跳線 5根；

（20）SC-SC單模 光纖跳線 5根；

（21）ST-ST多模 光纖跳線 5根；

（22）ST-ST單模 光纖跳線 5根。
