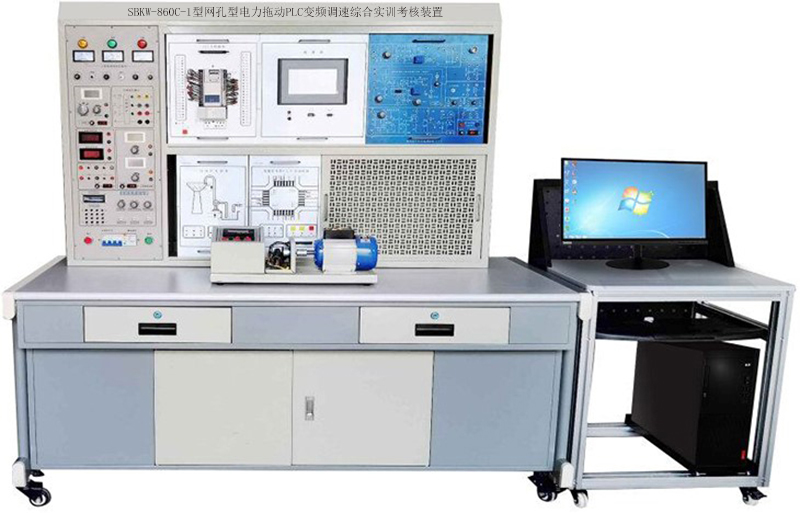

SBKW-860C-1型網孔型電力拖動PLC變頻調速綜合實訓考核裝置

電力拖動PLC變頻調速綜合實訓裝置主要用于職業院?；蚺嘤?xùn)機構的電氣類、自動化類專業教學，幫助學生掌握電力拖動系統、PLC控制技術、變頻調速技術等知識，通過實際操作提升電氣控制線路設計、PLC編程、設備調試等技能。

電力拖動PLC變頻調速綜合實訓平臺集成了多種電氣元件和控制技術，能模擬工業現場的電力拖動與調速場景，支持學生進行從基礎線路連接到復雜PLC程序設計與變頻調速控制的綜合實訓。

一、裝置特點：

1、采用網孔板結構，實訓方法靈活，接近工業現場，可增加元器件增加實訓內容，便于二次開發及功能擴展。

2、實訓裝置由電機、導軌、編碼器、測量儀表、PLC主機、變頻器等單元組成，實訓內容豐富。

3、安全保護措施合理、科學，外觀豪華、氣魄。

4、基于PLC及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

三、實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。

3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四只

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、參考實訓項目：

（1）電機基礎實訓

1．直流并（他）勵電動機的認識實驗

2．直流并（他）勵電動機的空載實驗

3．直流并（他）勵電動機的工作特性

4．三相鼠籠異步電動機的認識實驗

5．三相鼠籠異步電動機的空載實驗

6．三相鼠籠異步電動機的工作特性

7．三相同步電動機的認識實驗

8．三相同步電機的空載實驗

9．三相雙速電機的認識實驗

（2）電機控制部分直流并（他）勵電動機控制

1．電樞回路串電阻啟動及調速

2．電機正反轉及制動實驗

3．減壓啟動及降低電源電壓調速

三相異步電動機控制

1．三相異步電動機閘刀開關正轉控制線路

2．三相異步電動機接觸器點動正轉控制線路

3．三相異步電動機具有自鎖的正轉控制線路

4．三相異步電動機具有過找保護的正轉控制線路

5．三相異步電動機倒順開關控制正反轉控制線路

6．三相異步電動機接觸器聯鎖的正反轉控制線路

7．三相異步電動機按鈕聯鎖的正反轉控制線路

8．三相異步電動機按鈕接觸器復合聯鎖控制線路

9．工作臺自動往返行程控制線路

10．三相異步電動機接觸器控制串聯電阻降壓起動線路

11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路

12．三相異步電動機手動Y/△降壓起動

13．三相異步電動機接觸器控制Y/△降壓起動

14．三相異步電動機時間繼電器控制Y/△降壓起動

15．三相異步電動機QX3-13型Y/△自動起動控制線路

16．三相異步電動機的多地控制

17．三相異步電動機半波整流能耗制動控制線路

18．三相異步電動機全波整流能耗制動控制線路

19．C620車床電氣控制線路

20．三相異步電動機手動降壓起動

21．三相異步電動機單相運行反接制動控制線路

22．電動葫蘆電氣控制線路

23．C6163車床電氣控制線路

24．三相異步電動機控制電路聯鎖控制線路

25．三相異步電動機主電路聯鎖控制線路

三相同步電機控制

1．同步電機正轉控制電路

2．同步電動機的能耗制動控制線路

三相雙速電機控制

1．雙速電機手動變速控制線路

2．接觸器控制雙速電機的控制線路

3．時間繼電器控制雙速電機的控制線路

（3）基于PLC下的電機控制實訓

1．PLC控制的三相異步電動機正反轉控制

2．PLC控制的三相異步電動機Y/△啟動控制

3．PLC控制的三相異步電動機降壓啟動控制

4．PLC控制的三相異步電動機能耗制動控制

5．C620車床電氣控制線路

6．C6263車床電氣控制線路

7．電動葫蘆電氣控制線路

（4）基于變頻器的電機拖動與控制實訓

1．變頻器功能參數設置與操作

2．變頻器報警與保護功能

3．多段速度選擇變頻調速

4．外部端子點動控制

5．控制電機正反轉運動控制

6．控制電機運行時間操作

7．瞬間停電變頻器參數設定

8．外部電壓變頻調速

9．三相異步電動機的變頻開環調速

（5）PLC、變頻器的電機拖動與控制實訓

1．基于PLC通信方式的多段速選擇變頻調速

2．基于PLC通信方式的變頻器開環調速

3．基于PLC通信方式的變頻器閉環調速

六、參考實訓項目配備元器件：
