維修電工實訓臺,網孔型維修電工技能實訓考核臺 > 行業新聞 >維修電工實訓考核設備

2021年7月16日

維修電工實訓臺,網孔型維修電工技能實訓考核臺

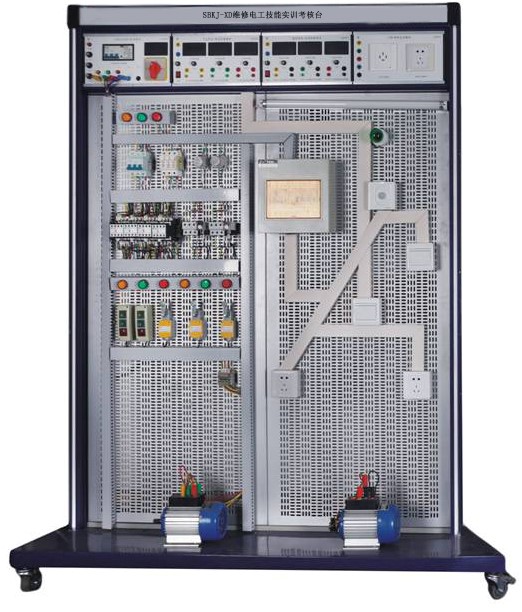

SBKJ-XD維修電工技能實訓考核臺

維修電工實訓臺,維修電工技能實訓考核臺，工廠電氣安裝實訓裝置須根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，為通用實訓平臺。適合于各類職業院校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業。采用鋼制網孔板和鋼制專用型材組接而成，安裝自鎖式腳輪，方便移動。裝置表面噴塑。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度。橫向、縱向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以拆下。鋼制框架仿建筑隔斷用輕鋼龍骨，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套PVC管彎管器，可對PVC管彎成90度。使用鋼制鏤空方形樑骨，使該裝置結構牢固，便于連接，能實現暗管掩引等技術的真實操作，并實現兩套，四套設備的聯合使用。采用新型電源控制模塊，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，與裝置豎梁銜接，作為設備入線控制，提升設備安全系數。掛板安裝于設備上面，不占用空間，掛板可隨時更換，搭配機床智能考核裝置，充分發揮裝置功能。裝置可進行電工安裝，如橋架安裝、PVC管安裝、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。裝置組裝須靈活方便，根據學校的實際教學條件組成2人組、3人組、4人組等，單面、雙面等不同的方式，形成不同的長度組合。

一、通用維修電工技能實訓考核裝置概述：

維修電工技能實訓考核臺,通用維修電工技能實訓考核裝置主要由鋁合金實訓臺架和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核理想設備。

設備采用網孔板和專用型材組接而成。裝置表面噴塑，色彩穩重氣派。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。

可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、控制箱、配電箱等，包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。

二、特點

1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；

2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；

4.實訓臺為雙工位，即可以兩個同學同時進行實訓，電源獨立，互不干擾。

三、技術性能

1.輸入電壓：三相四線制380V±10% 50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3kVA

4.外形尺寸：1500mm×750mm×1750mm

四、實訓臺配備

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1.交流儀表

(1)交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級

(2)交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕電源輸出設有短路保護

實訓臺架還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

序號	名稱	型號與規格	數 量
1	單相電度表	DD862-2	1
2	墻壁開關座		1
3	聲控開關	118-B30	1
4	低壓斷路器	DZ108-20/10	1
5	交流接觸器	CJX2-0910	3
6	輔助觸頭	F4-22	3
7	熱繼電器	R16B-20/3	1
8	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
9	時間繼電器座	PF-083A	1
10	行程開關	LX9-222	2
11	行程開關	LX9-001	2
12	倒順開關	K03-15	1
13	日光燈管	Y210RR25/10W	1
14	鎮流器	13W	1
15	日光燈座		2
16	三相電度表		1
17	接線端子排	JF5-2.5/5	5
18	G形導軌		1
19	走線槽		2米
20	漏電保護開關	4P/3P/2P/1P	各一
