SB-CSET-DG01電工技能一體化工作室規劃與建設

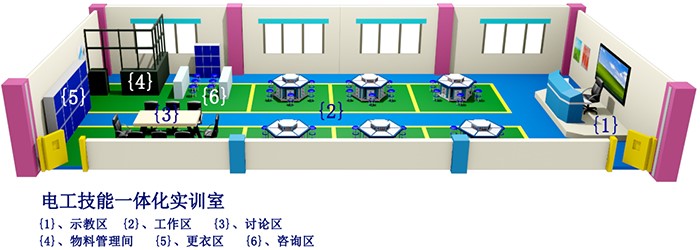

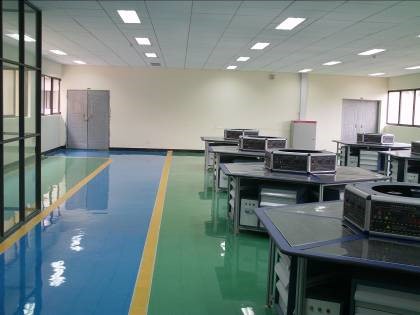

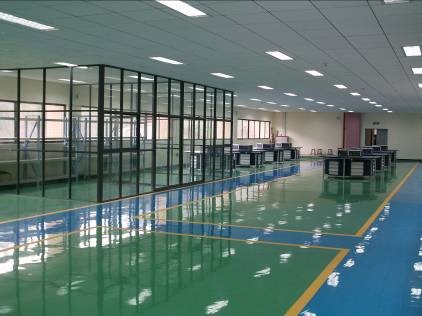

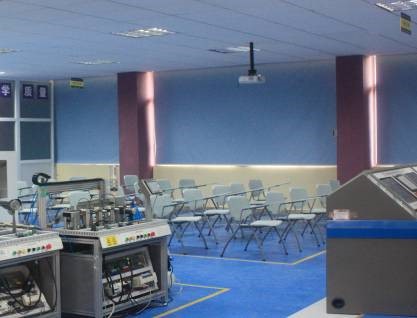

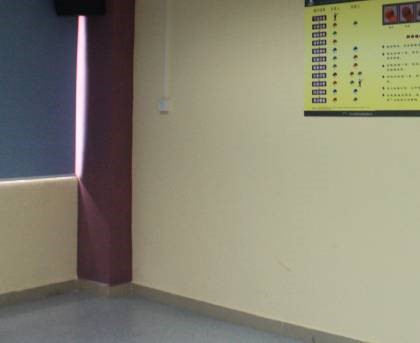

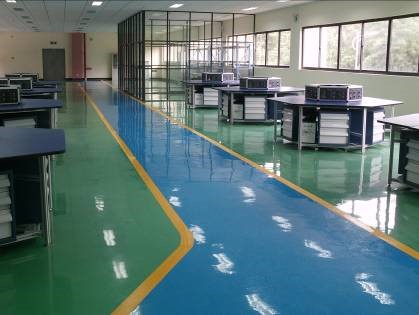

一、 場地規化效果圖：
（圖片僅供參考、以實際配置為準）
二、 SB-CSET-DG01 電工技能一體化工作室配置清單（6套標準）
|
成 套 產 品 配 置 標 準 |
|||||||||||||
|
產品名稱：電工技能一體化工作室 |
|||||||||||||
|
規格型號：SB-CSET-DG01 |
|||||||||||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
||||||||
|
一、示教系統區 |
|||||||||||||
|
1 |

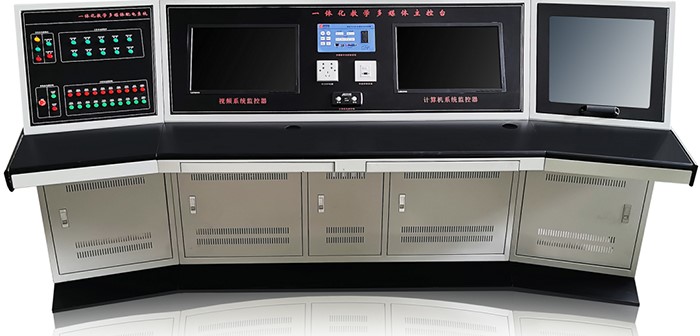

一體化教學多媒體主控臺 |
SB-CSET-SJT-I |
套 |
1 |
|
||||||||
|
2 |
一體化主控臺產品配件包 |
SB-CSET-SJT-I |
套 |
1 |
二級配置清單(1) |
||||||||
|
3 |
配套教學資源 |
|
套 |
1 |
附件 |
||||||||
|
二、實訓操作區 |
|||||||||||||
|
1 |

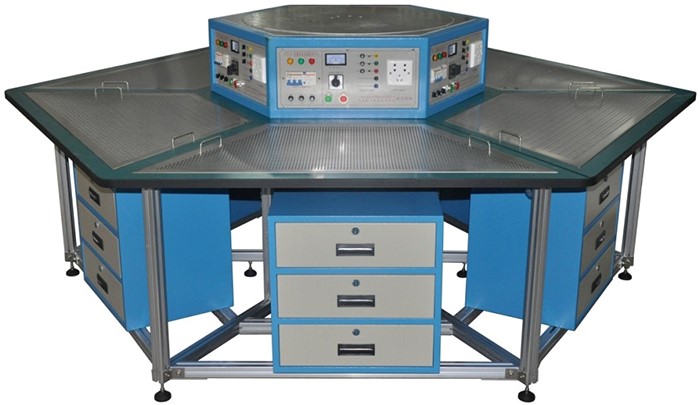

電工技能工作島鋼制實訓桌 |
SB-CSET-DG01-01-02 |
臺 |
6 |
|
||||||||
|
2 |
電工技能工作島實訓電源屏 |
SB-CSET-DG01-01-03 |
套 |
6 |
|
||||||||
|
3 |
工作島產品配件包 |
SB-CSET-DG01-01-04 |
套 |
6 |
二級配置清單(2) |
||||||||
|
4 |
整體教室配件配件包 |
SX-CSET-JD02-01-01 |
套 |
1 |
二級配置清單(3) (每間教室配1套） |
||||||||
|
三、教學情景化建設配置（依據教室情況配置） |
|||||||||||||
|
1 |

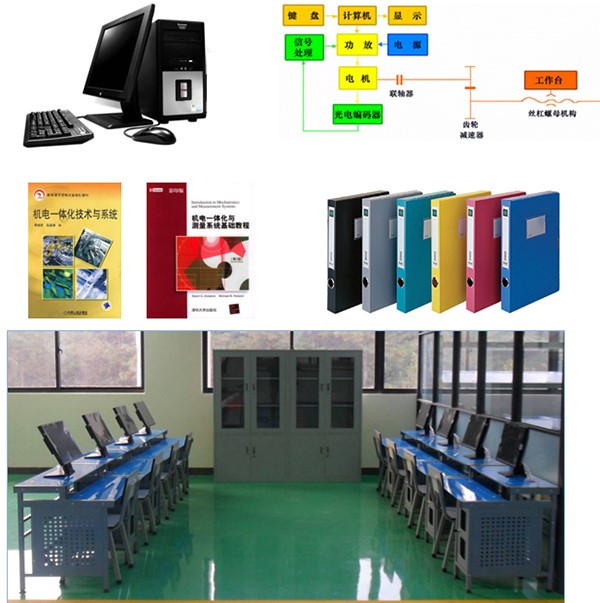

電工技能一體化工作室“資訊區” |
||||||||||||
|
-1 |
電腦桌 |
SB-ZXZ-00 （L700*500*735mm） |
張 |
6 |
|
||||||||
|
-2 |
（資訊/討論）椅子 |
長490mm*寬540mm*高800mm，座墊距地高440mm |
張 |
6 |
|
||||||||
|
-3 |
文件柜 |
長900mm*寬400mm*高1800mm |
個 |
1 |
|
||||||||
|
-4 |
電腦 |
B4550/G1840/4G/500G/DVD 18.5寸/鼠標鍵盤 |
套 |
6 |
自配 |
||||||||
|
2 |

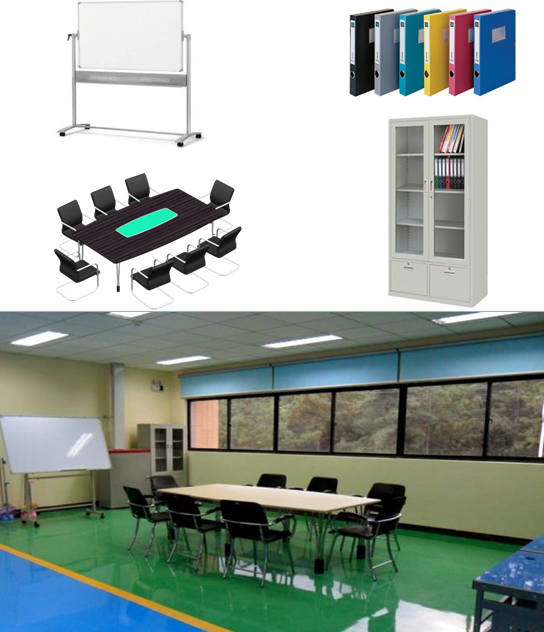

電工技能一體化工作室“討論區” |
||||||||||||
|
-1 |
討論桌 |
SB-TLZ-00長1400mm*寬400mm*高750mm |
張 |
4 |
|
||||||||
|
-2 |
（資訊/討論）椅子 |
長490mm*寬540mm*高800mm，座墊距地高440mm |
張 |
8 |
|
||||||||
|
-3 |
白板 |
1500*600mm(帶支架) |
塊 |
1 |
|
||||||||
|
-4 |
白板擦 |
|
個 |
1 |
|
||||||||
|
-5 |
白板筆 |
10支/盒 黑 |
盒 |
1 |
|
||||||||
|
-6 |
白板筆 |
10支/盒 紅 |
盒 |
1 |
|
||||||||
|
3 |

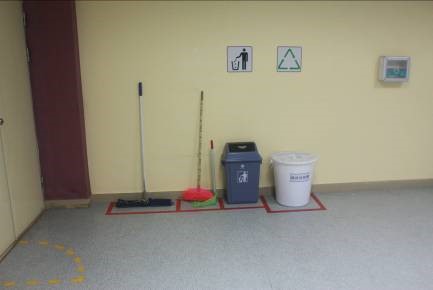

電工技能一體化工作室“清潔區” |
||||||||||||
|
-1 |

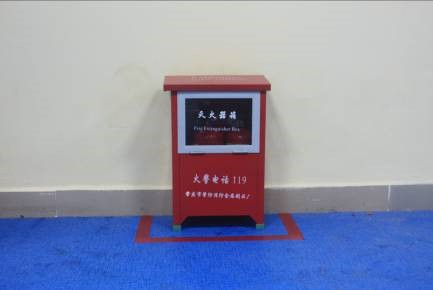

滅火器（帶箱） |
干粉 4KG（長370mm×寬200mm×高550mm） |
套 |
1 |
|
||||||||
|
-2 |

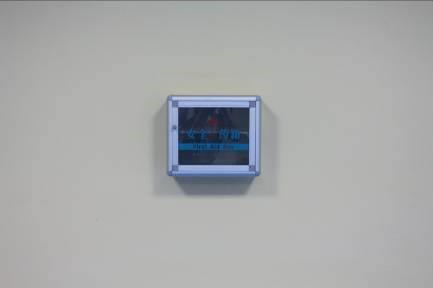

醫藥箱 |
280*110*280mm |
個 |
1 |
|
||||||||
|
-3 |
醫用棉簽 |
|
包 |
2 |
|
||||||||
|
-4 |
創口貼 |
100片/盒 |
盒 |
1 |
|
||||||||
|
-5 |
碘伏消毒液 |
100ML/瓶 |
瓶 |
1 |
|
||||||||
|
-6 |
醫用膠帶 |
|
卷 |
2 |
|
||||||||
|
-7 |
耗材回收桶 |
60L 綠色 |
個 |
1 |
|
||||||||
|
-8 |
垃圾桶 |
60L 灰色 |
個 |
1 |
|
||||||||
|
-9 |
掃把 |
桿長1100mm，長270mm*寬230mm |
把 |
2 |
|
||||||||
|
-10 |
灰斗 |
桿長1100mm，長270mm*寬230mm |
把 |
2 |
|
||||||||
|
-11 |
拖把 |
600*150mm 拖把絲為超細纖維 |
把 |
2 |
|
||||||||
|
4 |

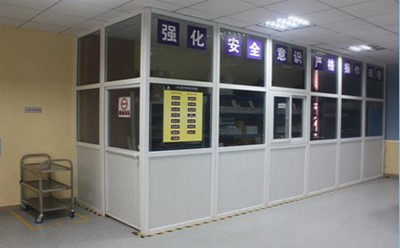

電工技能一體化工作室“倉儲區” |
||||||||||||
|
-1 |
架子(多層貨架) |
鋼制 2000*550*2000mm四層 200kg |
個 |
4 |
|
||||||||
|
-2 |
物料進出平臺 |
SB-WLT-00，1200*600*780mm |
個 |
1 |
|
||||||||
|
-3 |

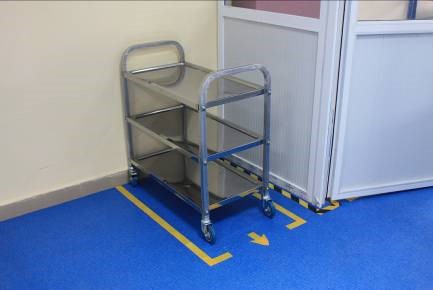

小推車(不銹鋼) |
L950mm*W450mm*H800mm |
個 |
2 |
|
||||||||
|
-4 |
物料臺賬 |
220*160mm(25開) |
本 |
1 |
|
||||||||
|
-5 |
三聯領料單 |
175*87mm（48開） |
本 |
3 |
|
||||||||
|
-6 |
三聯退料單 |
175*87mm（48開） |
本 |
3 |
|
||||||||
|
-7 |
物料存儲卡 |
100*50mm |
個 |
64 |
|
||||||||
|
5 |
電工技能一體化工作室“更衣區” |
||||||||||||
|
-1 |

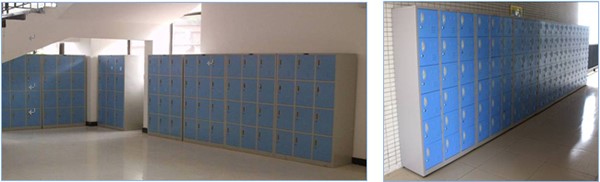

十八門儲物柜 |
900*450*1800mm（18門） |
個 |
2 |
|
||||||||
|
-2 |

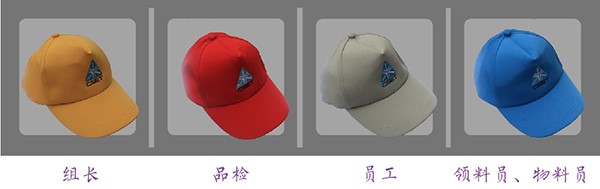

工作帽 |
灰色 |
頂 |
18 |
|
||||||||
|
-3 |
工作帽 |
藍色 |
頂 |
6 |
|
||||||||
|
-4 |
工作帽 |
紅色 |
頂 |
6 |
|
||||||||
|
-5 |
工作帽 |
黃色 |
頂 |
6 |
|
||||||||
|
6 |
情景化裝修 |
||||||||||||
|
-1 |
情景化裝修 |
天花風格建設、室內電路布線、墻面風格建設、電動窗簾建設、室內自流平建設、室內地面劃線等 |
項 |
１ |
依據場地計算 |
||||||||
SB-CSET-SJT-I一體化主控臺產品配件包二級配置清單
|
二 級 配 置 清 單 |
|||||
|
產品名稱：產品配件包 |
|||||
|
規格型號：SB-CSET-SJT-I |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
視頻展示臺 |
500萬像素，VGA接口 |
臺 |
1 |
|
|
2 |
電腦 |
I3/G1840/4G/500G/DVD/鼠標鍵盤 |
套 |
1 |
|
|
3 |
液晶顯示器 |
190V4LSB2/93 |
臺 |
2 |
|
|
4 |
椅子（木扶手示教椅） |
五輪轉椅 |
張 |
1 |
|
|
5 |
音箱 |
P40 50W |
對 |
1 |
|
|
6 |
功放機 |
先科S9009 200W |
臺 |
1 |
|
|
7 |
無線話筒 |
先科OK-92A |
套 |
2 |
|
|
8 |
鵝頸式桌面麥克風 |
先科OK-30 |
套 |
1 |
|
|
9 |
硬盤 |
SATA 1T |
個 |
1 |
|
|
10 |
交換機 |
TP-LINK TL-SG1048 48口 |
臺 |
1 |
|
|
11 |
網絡高清硬盤錄像機 |
DS-7804N |
臺 |
1 |
|
|
12 |
投影機 |
ES6540 |
臺 |
1 |
|
|
13 |

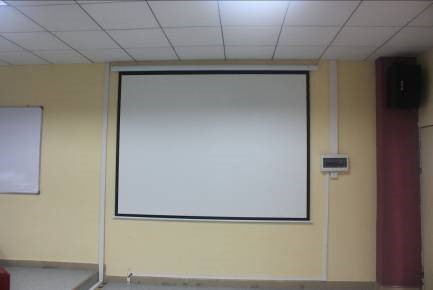

投影幕 |
120寸，電動遙控 |
付 |
1 |
|
|
14 |
無線大功率攝像機 |
DS-2CD 3326 |
套 |
1 |
|
|
15 |
無線路由器 |
FAST |
套 |
1 |
|
|
16 |
紅外迷你智能球機 |
DS-2DC2204 |
個 |
1 |
|
|
17 |
點陣式紅外防水筒型攝像機 |
DS-IPC-B12 |
個 |
2 |
|
|
18 |
監控電源適配器 |
12V 10A |
個 |
1 |
|
|
19 |
攝像機支架 |
|
個 |
2 |
|
|
20 |
通用投影機吊架 |
500-1000mm可調 白色 |
套 |
1 |
|
|
21 |
配套線纜 |
視頻、音頻等 |
套 |
1 |
|
|
22 |
多功能排插 |
3米 |
個 |
2 |
|
|
23 |
IC門禁卡 |
IC白卡 |
張 |
36 |
|
|
24 |
指紋IC卡考勤機 |
F7 |
臺 |
1 |
|
|
25 |
多媒體控制器 |
YH-200 |
套 |
1 |
|
|
26 |
音視頻插座 |
86型 |
個 |
1 |
|
|
27 |
一體化教學多媒體主控臺說明書 |
SB-CSET-SJT-I.SM |
本 |
1 |
|
SB-CSET-DG-01電工工作島產品配件包二級配置清單(2)單套配置
|
二 級 配 置 清 單 |
|||||
|
產品名稱：工作島產品配件包 |
|||||
|
規格型號：SB-CSET-DG01 |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
周轉筐 |
內尺寸：500*370*230mm 藍色 |
個 |
6 |
|
|
2 |
學生凳組件 |
塑鋼凳面(藍）+鐵質凳 |
套 |
6 |
|
|
3 |
三相電能表(有功) |
DT862-4 3(6)A |
個 |
1 |
|
|
4 |
單相電度表 |
DD862-4 3(6A) |
個 |
1 |
|
|
5 |
交流接觸器 |
CJX2-1210 AC110V |
個 |
21 |
|
|
6 |
中間繼電器 |
JZ7-44 AC110V |
個 |
6 |
|
|
7 |
行程開關 |
LXK3-20S/BH 帶鎖 單輪 |
個 |
21 |
|
|
8 |
組合開關 |
HZ10-10P/3 9腳 |
個 |
3 |
|
|
9 |
信號指示燈 |
ND16-22DS/2 AC/DC6V 黃色 |
個 |
6 |
|
|
10 |
熔斷器座 |
RT28N-32 32A |
個 |
15 |
|
|
11 |
熔體 |
RT28-32/2A |
個 |
6 |
|
|
12 |
熔體 |
10*38 5A |
個 |
9 |
|
|
13 |
橋堆 |
KBPC1010 400V |
個 |
3 |
|
|
14 |
T3螺旋式電子節能燈 |
YPZ-220/9-S 220V/9W |
個 |
6 |
|
|
15 |
螺口射燈 |
E27 3W 220V |
個 |
3 |
|
|
16 |
插座底盒 |
86#/明裝（安裝孔位尺寸54mm*54mm） |
個 |
6 |
|
|
17 |
驗電筆 |
YJ-202 |
把 |
3 |
|
|
18 |
環保柄十字螺絲批 |
5*125MM |
把 |
3 |
|
|
19 |
環保柄十字螺絲批 |
3*75MM |
把 |
3 |
|
|
20 |
環保柄一字螺絲批 |
5*125MM |
把 |
3 |
|
|
21 |
環保柄一字螺絲批 |
3*75MM |
把 |
3 |
|
|
22 |
高級直咀電工刀 |
紅木直刀 |
把 |
3 |
|
|
23 |
鋼鋸條 |
18TPI×12"/300mm |
條 |
3 |
|
|
24 |
電工膠布 |
PVC 9M |
卷 |
1 |
|
|
25 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 紅色 |
條 |
9 |
|
|
26 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 黃色 |
條 |
30 |
|
|
27 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 綠色 |
條 |
9 |
|
|
28 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 黑色 |
條 |
9 |
|
|
29 |
實訓導線 |
一頭KT4ABD53/一頭焊線針 長1000MM 藍色 |
條 |
9 |
|
|
30 |
小型斷路器 |
DZ47-60 1P C5A |
個 |
3 |
|
|
31 |
熱過載繼電器 |
JR36-20 2.2-3.5A |
個 |
9 |
|
|
32 |
輔助觸頭 |
F4-22 |
個 |
3 |
|
|
33 |
輔助觸頭 |
F4-31 |
個 |
3 |
|
|
34 |
自復型平頭按鈕 |
LAY39-11BN/4 1常開1常閉 紅色 |
個 |
6 |
|
|
35 |
接線端子 |
TB-2506 |
個 |
3 |
|
|
36 |
組合開關 |
HZ10-10/3 6腳 |
個 |
3 |
|
|
37 |
空氣式時間繼電器 |
JS7-4A AC110V |
個 |
3 |
|
|
38 |
三相四線電子式有功表 |
5-20A |
個 |
1 |
|
|
39 |
自復型平頭按鈕 |
LAY39-11BN/3 1常開1常閉 綠色 |
個 |
6 |
|
|
40 |
短柄旋鈕 |
LAY39-11X/2 1常開1常閉 二位置鎖定 |
個 |
3 |
|
|
41 |
信號指示燈 |
ND16-22DS/4 AC110V 黃色 |
個 |
6 |
|
|
42 |
信號指示燈 |
ND16-22DS/2 AC/DC6V 紅色 |
個 |
6 |
|
|
43 |
行程開關 |
LXK3-20S/B 不帶鎖 單輪 |
個 |
6 |
|
|
44 |
2位按鈕盒 |
NPH1-20 淺灰色 |
個 |
6 |
|
|
45 |
單相電子式電度表 |
DDS7777 5/20A |
個 |
1 |
|
|
46 |
電流互感器 |
LMZ1-0.510/5 0.5VA 1級 |
個 |
3 |
|
|
47 |
紅外感應開關 |
86型 NEW7-C31100 |
個 |
3 |
|
|
48 |
電源插座 |
86型 2*3 10A 帶開關 |
個 |
6 |
|
|
49 |
一開單控開關 |
86型 10A |
個 |
3 |
|
|
50 |
一開雙控開關 |
86型 10A |
個 |
6 |
|
|
51 |
聲控延時開關 |
86型 10A |
個 |
3 |
|
|
52 |
螺口燈座 |
E27 平底 |
個 |
6 |
|
|
53 |
一體化日光燈 |
15W/T8 |
條 |
3 |
|
|
54 |
螺口球形燈泡 |
E27 15W 230V 透明 |
個 |
3 |
|
|
55 |
絲桿 |
M4*220mm |
條 |
15 |
|
|
56 |
1型六角螺母 |
GB/T 6170 M4 不銹鋼 |
個 |
50 |
|
|
57 |
A級平墊圈 GB/T848 |
5.3*9*1mm 不銹鋼 |
個 |
50 |
|
|
58 |
PVC鋸齒線槽 |
40*35mm 白色 2米 |
條 |
1 |
|
|
59 |
PVC鋸齒線槽 |
30*25mm 白色 2米 |
條 |
1 |
|
|
60 |
通用C45鋁導軌 |
35*7.5*1.1mm 1米 |
條 |
3 |
|
|
61 |
塑柄調節式鋼鋸架 |
10寸-12寸 可調試 |
把 |
1 |
|
|
62 |
五合一工具包 |
黃黑色 |
把 |
3 |
|
|
63 |
萬用表（數字型） |
VC890C+ |
個 |
3 |
|
|
64 |
自動剝線鉗 |
B型0.5-3.2 |
把 |
3 |
|
|
65 |
美式斑馬柄尖咀鉗 |
6"（貨號：10111） |
把 |
3 |
|
|
66 |
壓接鉗 |
0.5、0.75、1.0、1.5、2.5、4.0、6.0MM2 |
把 |
3 |
|
|
67 |
美式斑馬斜咀鉗 |
6" |
把 |
3 |
|
|
68 |
內六角扳手 |
M2 M2.5 M3 M4 M5 M6 六件套 |
套 |
3 |
|
|
69 |
高級鍍鉻活動扳手 |
8" 200mm |
把 |
3 |
|
|
70 |
使用說明與實訓手冊 |
|
本 |
1 |
|
|
71 |
|
|
|
|
|
|
72 |
三相異步電動機 |
180W/380V 6個頭 |
臺 |
3 |
|
|
73 |
剩余電流動作斷路器 |
DZ47LE-32 3P 16A |
個 |
3 |
|
|
74 |
交流接觸器 |
CJX2-1201 AC380V |
個 |
9 |
|
|
75 |
時間繼電器 |
JSZ3A-B（通電延時0.1s-6m) AC380V |
個 |
3 |
|
|
76 |
時間繼電器座 |
PF083-A /8T圓孔 |
個 |
3 |
|
|
77 |
直流電動機 |
Z50/10-110(50W,DC110V,1000r/min) |
臺 |
1 |
|
|
78 |
直流電磁繼電器 |
JT3-11L DC2.5A |
個 |
3 |
|
|
79 |
直流接觸器 |
CJX1-12/22Z DC110V |
個 |
9 |
|
|
80 |
時間繼電器 |
JS14P 1-99S AC/DC100V-240V |
個 |
3 |
|
|
81 |
可調管式電阻 |
RX20-50W100Ω±5% |
個 |
6 |
|
|
82 |
接線端子 |
TB-2512 |
個 |
6 |
|
|
83 |
指針式直流電流表 |
59C31-A 1MA 5A/3A |
個 |
3 |
|
|
84 |
雙顯交流電壓電流表 |
量程：AC200-500V,0-50A 開孔尺寸：68*38mm |
個 |
3 |
|
|
85 |
雙顯直流電壓電流表 |
量程：DC0-199.9V(200V） DC0-10A |
個 |
3 |
|
|
86 |
剩余電流動作斷路器 |
DZ47LE-32 2P 10A |
個 |
3 |
|
|
87 |
內六角圓柱頭螺釘 |
GB/T 70.1 M4*16 不銹鋼 |
個 |
50 |
|
|
88 |
內六角圓柱頭螺釘 |
GB/T 70.1 M4*40 不銹鋼 |
個 |
30 |
|
|
89 |
美式斑馬柄鋼絲鉗 |
6"(不帶花腮孔) |
把 |
3 |
|
SB-CSET-DG01整體教室配件包二級配置清單（3）單套配置
|
二 級 配 置 清 單 |
|||||
|
產品名稱：整體教室配件包 |
|||||
|
規格型號：SB-CSET-DG01 |
|||||
|
序號 |
物 料 名 稱 |
規 格 型 號 |
單位 |
數量 |
備注 |
|
1 |
安全帶 |
雙背白色 |
個 |
1 |
|
|
2 |
絕緣手套 |
12KV |
雙 |
1 |
|
|
3 |
搖表絕緣電阻表 |
ZC25-3 |
個 |
1 |
|
|
4 |
接地電阻測試儀 |
ZC29B-2 0.01～100Ω |
臺 |
1 |
|
|
5 |
黑色勞保鞋 |
鞋碼:38# |
雙 |
1 |
|
|
6 |
黑色勞保鞋 |
鞋碼:42# |
雙 |
1 |
|
|
7 |
安全帽 |
黃色 |
頂 |
1 |
|
|
8 |
登高器(腳扣) |
JK-T-450 |
付 |
1 |
|
|
9 |
冷壓接線鼻子 |
UT2.5-4 叉形裸端頭 |
個 |
1000 |
|
|
10 |
冷壓接線鼻子 |
UT1.5-4 叉形裸端頭 |
個 |
1000 |
|
|
11 |
高壓令克棒 |
黃色 10KV |
套 |
1 |
|
|
12 |
高壓驗電棒 |
10KV 伸縮式聲光高低壓驗電器 0.1-10KV 紅色或黃色 |
根 |
1 |
|
|
13 |
觸電急救模擬人 |
SBAQP-11 |
個 |
1 |
|
|
14 |
多股軟線 |
RV 1.0mm2 黃色 |
米 |
100 |
|
|
15 |
多股軟線 |
RV 1.0mm2 綠色 |
米 |
100 |
|
|
16 |
多股軟線 |
RV 1.0mm2 紅色 |
米 |
100 |
|
|
17 |
多股軟線 |
RV 1.0mm2 黑色 |
米 |
100 |
|
|
18 |
平扣 |
Φ5 黑色 |
個 |
2000 |
|
|
19 |
硬線(電線) |
BVV 1.5mm2 綠色 |
米 |
100 |
|
|
20 |
硬線(電線) |
BVV 1.5mm2 紅色 |
米 |
100 |
|
|
21 |
硬線(電線) |
BVV 1.5mm2 黃色 |
米 |
100 |
|
|
22 |
硬線(電線) |
BVV 1.5mm2 黑色 |
米 |
100 |
|
|
23 |
硬線(電線) |
BVV 1mm2 綠色 |
米 |
100 |
|
|
24 |
硬線(電線) |
BVV 1mm2 紅色 |
米 |
100 |
|
|
25 |
硬線(電線) |
BVV 1mm2 黃色 |
米 |
100 |
|
|
26 |
硬線(電線) |
BVV 1mm2 黑色 |
米 |
100 |
|
附件：
★A、 配置基于物聯網學生電源控制系統：
本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1）數據云系統上傳 2）微信小程序數據查詢 3）歷史數據查詢 4）數據分析統計5）微信報警 6）微信反向控制
（1）云平臺包含：
1）數據顯示：顯示電壓、電流、有功、無功、功率因數等電氣量。
2）控制：可在微信小程序中遠程控制智能開關的通斷。
3）歷史數據：顯示計量的歷史數據，可查詢歷史曲線。
4）設備報警：對設備的過壓過流等異常情況進行報警。
(2)終端包含：1）現場數據顯示畫面：顯示電壓、電流、有功、無功、功率因數等電氣量，以及云端連接二維碼。2）微信小程序界面：設置現場數據連接云平臺后臺數據庫管理。
(3)外形尺寸基本等同于漏電開關，便于安裝和維護，不接受組合式、拼湊式結構
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
★B、智慧教室綜合測控系統
（一）、虛擬示波器所需實現的功能：
50MHz 2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界面功能
1、人機界面顯示所測量的波形，并顯示相應的量測值；
2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常（火警）報警）；
5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；
C配套仿真軟件：
★1.維修電工仿真實訓考核系統
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》，系統包括：電力拖動4個、電子技術4個、電氣測量1個、照明電路1個、PLC編程控制2個，基本涵蓋了國家維修電工（中級工）鑒定考核常用的主要模塊。
考核系統為客戶機服務器模式(C/S)，可在局域網條件下實現交互無紙化技能考核。每個考核項目包含考核要求、器件選擇、器件檢查、器件布局、電氣連接、線路檢查、通電運行、故障排除八大任務，教師可通過數據庫在后臺選題，系統還具有計時、提交、自動評分等功能。
三、 計算機考核項目
|
技能單元 |
二級模塊 |
三級模塊 |
實訓 |
||
|
電力拖動 |
單向運轉 |
單方向連續運轉的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
||
|
雙重聯鎖 |
雙重聯鎖正反轉電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
星三角啟動 |
星三角啟動電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
能耗制動 |
能耗制動的電機控制電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
|||
|
電子技術 |
穩壓電源 |
具有放大作用的串聯型穩壓電路 |
考場規則、考試題目、電路測試、故障檢測 |
||
|
555電路 |
多諧振蕩電路 |
考場規則、考試題目、電路測試、故障檢測 |
|||
|
集成運放電路 |
由運算放大器組成的文氏電橋RC振蕩器 |
考場規則、考試題目、萬用表測量一、萬用表測量二、示波器測量一、示波器測量二、示波器測量三、故障排除 |
|||
|
功率放大電路 |
OTL功率放大電路 |
考場規則、考試題目、電路測試、故障檢測 |
|||
|
電氣測量 |
常用儀器使用 |
萬用表、兆歐表、萬能電橋使用 |
考場規則、考試題目、測二極管、測量電容、測對地絕緣、測相間絕緣、測三相繞組 |
||
|
照明電路 |
家用配電板安裝 |
電度表、漏電保護器、插座、燈具等構成的電路 |
考場規則、考試題目、器件選擇、器件檢測、器件進柜、電路接線、電路檢查、通電運行、故障排除 |
||
|
PLC |
電機正反轉控制 |
單向循環控制電路設計安裝調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
||
|
順起逆停控制 |
多臺電動機啟動控制與調試 |
考場規則、考試題目、I/O分配、器件進柜、電路接線、程序編制、通電運行 |
|||
三、適用范圍
維修電工、電工等職業培訓與技能鑒定，也可用于與電工電子相關的專業學生的電工實驗、電工技能實訓、模擬考核，是電工電子電器、機電、自動化等專業仿真實訓室的主體虛擬仿真實訓與考核軟件。
★2.電工基礎教學系統
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，主要用于實踐教學演示，把現場操作與工藝的真實場景帶進課堂，適用于各類院校在電工教學實踐環節演示使用。
包括安全用電常識、常用導線連接、電工基本工具使用三部多媒體錄像片。本系統全部?jī)?nèi)容均在生產或?qū)嵱?xùn)現場拍攝，再現了生產的真實環境，相當于把生產線搬進課堂，讓學生了解現代制造業的生產方式和工藝流程，從而認識并掌握工程操作技能。解決了下廠認識實習由于地處遙遠、交通不便、學時緊張、經費不足、生產繁忙、不便安排等多種條件的限制。
二、技術參數
■安全用電常識
一、人體觸電的方式：單相觸電、兩相觸電、跨步電壓觸電、懸浮電路觸電。
二、安全防護措施：預防直接觸電的措施、預防間接觸電的措施、個人防護用品的使用。
三、保護接地與保護接零：保護接地、保護接零。
■常用電工工具
一、通用電工工具：測電筆、螺絲刀、鋼絲鉗、活絡扳手、電工刀、鑷子。
二、線路裝修工具：沖擊電鉆、管子鉗、剝線鉗、緊線器、彎管器、切割器具、套絲器具。
■常用導線的連接
一、線頭絕緣層的剖削：塑料硬線、塑料軟線、塑料護套線、花線、塑套軟線、漆包線。
二導線線頭的連接：單股銅芯導線、七股銅芯導線、鋁導線。
三、線頭與接線樁的連接：針孔式接線樁、平壓式接線樁、瓦型接線樁。
四、線頭絕緣的恢復：絕緣材料、包纏方法、熱縮管。
四、適用范圍
各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
★3.電工作業培訓教學軟件
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
二、實訓項目
1．電工初步
|
一級 |
二級 |
三級 |
內容 |
|
電工初步 |
電工基礎 |
歐姆定律 |
任務、原理、實驗、考考你 |
|
基爾霍夫定律 |
|||
|
電磁感應 |
|||
|
功率因數的提高 |
|||
|
負載星形接法 |
|||
|
負載三角形接法 |
|||
|
電工儀表 |
直流電流表 |
任務、原理、實驗、考考你 |
|
|
直流電壓表 |
任務、原理、實驗、考考你 |
||
|
直流單臂電橋 |
任務、原理、使用、實驗、考考你 |
||
|
指針式萬用表 |
簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你 |
||
|
數字式萬用表 |
簡介、面板、測電阻、測交流電壓、測直流電流、測直流電壓、考考你 |
||
|
兆歐表 |
簡介、面板、操作、考考你 |
||
|
鉗形電流表 |
簡介、面板、操作、考考你 |
||
|
|
導線連接 |
導線簡介 |
裸線、電磁線、絕緣線、通信電纜、考考你 |
|
命名法 |
電線命名法、射頻電纜命名法、考考你 |
||
|
線材選用 |
電路條件、環境條件、導線顏色選用、考考你 |
||
|
導線連接 |
導線連接要求、單股芯線的連接、七股芯線的連接、七股芯線T型連接、線頭與接線樁連接、考考你 |
||
|
|
線頭絕緣恢復 |
絕緣材料、包纏方法、熱縮管、考考你 |
|
|
安全用具 |
基本安全用具 |
低壓驗電器、絕緣夾鉗 |
|
|
輔助安全用具 |
絕緣手套、絕緣鞋（靴）、絕緣墊、腳扣、登板 |
||
|
防護安全用具 |
安全帽、防護眼鏡、安全帶、攜帶型接地線 |
||
|
安全標志 |
安全標志類型 |
介紹 |
|
|
安全標志布置 |
介紹 |
2.基本操作
|
一級 |
二級 |
三級 |
內容 |
|
基本操作 |
低壓電器 |
接觸器 |
簡介、結構、原理（組成、通電、斷電）、測量 |
|
熱繼電器 |
簡介、結構、原理（組成、工作原理、復位）、測量 |
||
|
時間繼電器 |
簡介、結構、原理（電路組成、工作原理）、測量 |
||
|
速度繼電器 |
簡介、結構、原理 |
||
|
斷路器 |
簡介、原理（組成、過載保護、短路保護、失壓保護） |
||
|
組合開關 |
簡介、結構 |
||
|
主令電器 |
簡介、原理（按鈕、行程開關）、測量 |
||
|
熔斷器 |
簡介、結構、測量 |
||
|
電機與變壓器 |
單相異步電動機 |
簡介、結構、裝配、考考你 |
|
|
三相異步電動機 |
簡介、結構、裝配、檢測、考考你 |
||
|
直流電動機 |
簡介、結構、裝配、考考你 |
||
|
伺服電動機 |
簡介、結構、原理（電路組成、工作原理）、考考你 |
||
|
變壓器 |
簡介、結構、原理（電路組成、工作原理）、考考你 |
||
|
電流互感器 |
簡介、原理（電路組成、工作原理）、使用、考考你 |
||
|
電壓互感器 |
簡介、原理（電路組成、工作原理）、使用、考考你 |
||
|
照明電路 |
一燈一控線路 |
實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行 |
|
|
日光燈線路 |
原理（電路、預熱、點亮、點亮后）、接線、仿真 |
||
|
兩地控制燈 |
原理（電路、上樓、下樓）、接線、仿真 |
||
|
多功能線路 |
實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路連接、通電運行 |
||
|
電子技術 |
電阻器電位器 |
標識、識別、小測驗、檢測 |
|
|
電容器 |
簡介、標識、使用、小測驗、檢測 |
||
|
二極管 |
簡介、標識、小測驗、檢測 |
||
|
三極管 |
簡介、標識、小測驗、型號判定、管腳判定 |
3.風險排除
|
一級 |
二級 |
三級 |
內容 |
|
風險排除 |
滅火器類型 |
概述 |
概述 |
|
干粉滅火器 |
基本結構、主要用途、技術參數 |
||
|
水型滅火器 |
基本結構、主要用途、技術參數、注意事項 |
||
|
二氧化碳泡沫滅火器 |
基本結構、主要用途、技術參數 |
||
|
泡沫滅火器 |
基本結構、主要用途 |
||
|
七氟丙烷滅火器 |
基本結構、主要用途、技術參數 |
||
|
滅火器使用 |
干粉滅火器 |
外部結構、使用方法 |
|
|
水型滅火器 |
外部結構、使用方法 |
||
|
二氧化碳泡沫滅火器 |
外部結構、使用方法 |
||
|
泡沫滅火器 |
外部結構、使用方法 |
||
|
七氟丙烷滅火器 |
外部結構、使用方法 |
4.觸電急救
|
一級 |
二級 |
三級 |
|
觸電急救 |
觸電方式 |
單相觸電 |
|
兩相觸電 |
||
|
跨步電壓觸電 |
||
|
懸浮電路觸電 |
||
|
防護措施 |
預防直接觸電 |
|
|
預防間接觸電 |
||
|
個人防護用品使用 |
||
|
接地與接零 |
保護接地 |
|
|
保護接零 |
||
|
心肺復蘇 |
單人操作 |
|
|
雙人操作 |
||
|
口對口準備 |
||
|
口對口方法 |
||
|
胸外準備 |
||
|
胸外壓方法 |
三、適用范圍
電工特種作業、維修電工、電工等職業培訓與仿真技能鑒定，可用于機電技術應用、電氣技術應用、機電一體化、電氣自動化、生產過程自動化技術等專業學生的電工實驗、電工技能實訓教學，是電工電子實訓中心的主體虛擬仿真實訓軟件。

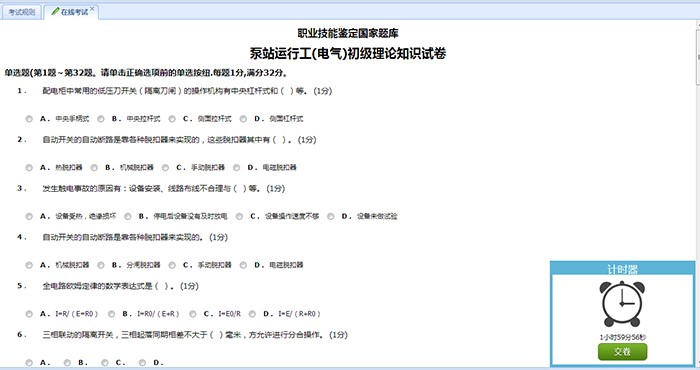

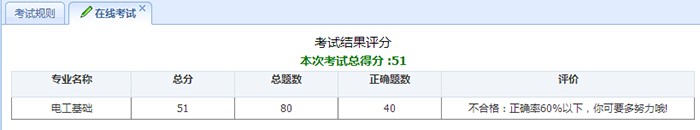

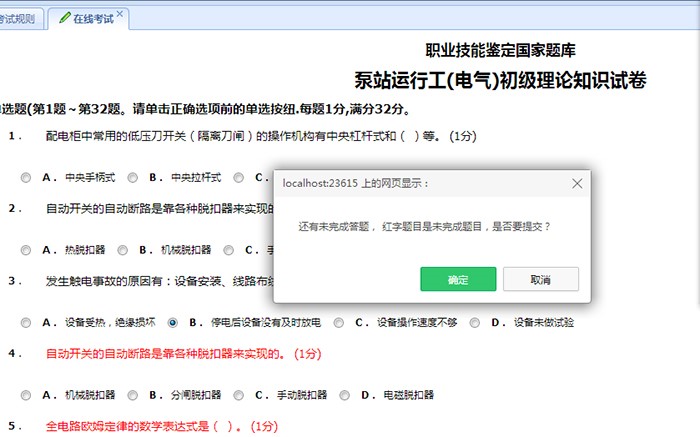

★4.無紙化考核平臺(基于云平臺無紙化理論試題庫考試系統)
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶
用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除
用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢
老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別
級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別
級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別
級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢
老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息
題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息
題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢
教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為單項選擇題。
輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為判斷題。
輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息
題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改
題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。
選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息
題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢
教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷
試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。
輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。
在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。
7.4手動組卷
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。
添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。
點擊列表中刪除按紐，刪除所選題目信息。
題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。
7.5 編輯試卷
試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。
如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。
修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷
試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷
試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷
試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
按鍵盤Ctrl + P鍵，打兇當前試卷信息。
8.模擬成績
8.1模擬成績查詢
教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績?cè)敿?xì)
模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績?cè)敿?xì)畫面。
模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績
點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢
教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。
輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績
點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試
學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。
在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
點擊開始模擬按紐，打開考試畫面。
依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。
提交試卷時，如有未完成題目，系統會自動提示，并將題目?jī)?nèi)容標記為紅色。點擊確定可提交試卷。
題目回答完成，提交試卷，顯示考試成績信息。
11.歷史成績
11.1 歷史模擬成績查看
學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績?cè)敿?xì)信息。11.2 歷史實戰成績查看
學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績?cè)敿?xì)信息。
★D、通信板1套
1）實驗臺地址范圍0-255。
2）具有WIFI、RJ45、RS485上位機通信接口。
3）上位機與各學生實驗臺數據交換，接口轉換功能。
4）工作溫度范圍-20℃～+50℃。
★E、上位機軟件1套
1）添加、刪除、配置各實驗臺模塊。
2）實時監測各實驗臺各項模塊實時參數。
3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。
4）軟件用戶登錄管理功能。
三、工作室"示教區"建設
該區域由電源控制形體、多媒體控制器、音響系統、熒幕控制器、電動窗簾控制器等構成、計算機系統、LAN網系統及視頻監控系統構成。模擬現代制造企業管理，使管理者（老師）通過集中管理設備，管理工作室內設備的電源、工作狀態，以及通過網絡數據匯總監控工業網絡數據。除此之外，在教學過程中完整地配備了多媒體教學有關設備，通過投影系統可以展示任務課程教學中的難點。配套的視頻系統可以讓管理者集中監視工作室每個角落的工作情況，并且可以通過視頻展示每一個學員的工作成果，方便教學成果展示和學員評價。
3.1、設備圖片：
（圖片僅供參考、以實際配置為準）
3.2、產品概述：
主控臺主要有電源控制系統，分別獨立控制8組工作島電源與主控臺設備的電源，具有過流保護、失壓保護等功能，主控臺面板采用薄膜按鍵工藝，指示燈內嵌式，工作室窗簾采用分路控制、伺服電機驅動、帶遙控與銀幕控制系統、視頻網絡系統，投影屏幕具備升降控制功能、視頻展示臺、計算機軟件系統、多媒體控制系統、具有常用的USB2.0（2個）、VGA（四進一出）多功能接口等控制系統組成；作用是對工作室內設備供電、窗簾、銀幕進行控制，錄像監控裝置對工作室內設備工作情況進行監控。
3.3、技術參數：
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護，過流保護等保護
3、視頻監視：四路視頻
4、電源控制：9組電源控制 380V供電
5、額定功率：10KW(可根據客戶需求定制)
6、環境溫度：－10℃ ～40 ℃
7、相對濕度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
3.4、產品結構：
1、桌身：采用1.5mm優質鋼板，折彎焊接而成，并通過靜電噴涂環氧樹脂，美觀耐用。
2、桌面：采用優質鋼板，表面通過耐磨噴涂處理，邊緣采用弧形折彎，使外觀更具弧線并且方便操作并并帶有電腦鍵盤抽屜。
3、實訓屏：采用優質鋼板斜面設計精加工，顏色協調、設計合理。分組電源、主控器材、控制電源等布局科學及操作方便。
4、鉸鏈：不銹鋼鉸鏈，自動型大伸展角度，開合達十萬次以上。
5、滑軌： 1.2mm厚優質冷軋鋼板壓制成型的靜音三節滾珠滑軌，開合達十萬次以上，表面經噴塑處理，承重力﹥100kg。
6、把手：采用鋁合金橋型拉手，表面經純環氧樹脂塑粉高溫固化處理。
可放置各種多媒體設備：視頻展臺、功放、DVD、計算機、中央控投制器、 無線話筒等，并設置有各種穿線孔位，使用方便。
四、電工技能工作室"實訓操作區"建設：
該區域是以SB-CSET-JD01電工技能工作島設備為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理制度，讓學生通過任務進行實訓教學。設備可同時讓6名學生同時操作，通過小組的團隊形式開展工作任務，并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現"做""學""教"一體。
3.1、設備圖片：
3.2、產品概述：
該設備是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關"電氣維修技術"、"電力拖動技術"及"照明控制技術"通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深?yuàn)W的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
該套設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
3.3、技術參數：
1、工作電源： 三相四線 AC380V±5% 50Hz
2、安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率： 2KW
4、環境溫度： -10℃～40℃
5、相對濕度： ≤85%
6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、電氣固定方式：內螺紋膠粒
3.4、產品結構：
技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。
六邊形工作臺：桌體采用40×40鋁型材做骨架，經過機械加工成型，整機既堅固耐用，又美觀大方。工作臺分六邊六工位設計，每工位設置有三層抽屜式存儲柜，可放置工具、書本和配件材料。桌面為內切六邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，每工位鑲嵌有T型網孔板，主體采用2mm厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型蜂窩圓孔加工，配合專利的固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。
六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎脙�(yōu)質鞍鋼盒裝鋼板，經過機械加工成型，外表面噴涂彩色環氧聚塑。六個作業面均配置有實訓電源及主機控制系統，控制面板具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做120°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約60Kg的典型工作任務。
3.5、電工技能工作島典型工作任務
一、維修電工中級工學習任務
1、安裝與調試三相電動機的自動往返控制線路
2、安裝與調試三相電動機的行程控制線路
3、安裝與調試三相電動機的正反轉控制線路
4、安裝與調試三相電動機的點動和連續運行的控制線路
5、安裝與調試三相電動機的自鎖正轉控制線路
6、安裝與調試三相電動機的點動正轉控制線路
7、掌握低壓電器與變壓器的拆裝工藝及維修方法
8、 掌握并/他勵直流電動機的基本控制線路
二、維修電工初級工學習任務
1、應用電子式儀表監測單相、三相電能
2、應用直接接法、間接接法監測三相電能
3、應用直接接法、間接接法監測單相電能
4、安裝單相交流電流、電壓測量線路
5、安裝綜合照明線路及故障排除
6、安裝常見的室內簡單照明線路及故障排除
7、安裝24V安全行燈的電路
8、照明線路的敷設于燈具的安裝
三、其他實訓任務
1、安全意識學習
2、掌握觸電急救方法
3、常用電工工具、儀表、安裝工具的使用技能
4、導線的連接技能、選擇能力
5、電氣圖、施工圖等技術文件的閱讀能力
6、培訓嚴格的遵守作業規程和安全操作規程
7、安裝和調試兩地控制電路
四、電工技能工作室"物料管理間"建設
該區域相當于制造企業中的原料倉庫，任何一個制造性質的行業都離不開原料倉，因此在一體化教學開展的過程中，工作任務所需要的元器件、耗材、工具等部件按照企業做法，先需要讓學員自行制作清單，再到物料管理間域領取，整個過程按照企業通用流程完成，并將這個流程作為培訓的一部分，使學員在完成任務的同時體驗企業管理。
4.1、物料管理配置：
配置有貨架、物料框、物料卡、小推車、標識牌、各種元器件、電氣耗材、工具等
4.2、物料管理間圖片：
物料管理間實例照片一
（圖片僅供參考、以實際配置為準）
五、電工技能工作室"資訊區"建設
該區域主要為學員提供相關專業性資料，以及網絡資訊查詢等配置，在工學結合一體化教學中，需要充分發揮學員的自主學習精神，并由工作頁的指引，讓學員熟練運用各種資訊查詢和搜索手段，逐步形成自行解決問題的習慣和方法。
5.1、資訊區配置：
書柜、電腦桌、計算機、world wild web系統、LAN網絡、工具書籍、專業書籍、傳統教材、閱讀桌、椅子、文具等
5.2、資訊區配置圖片：
資訊區實例照片
（圖片僅供參考、以實際配置為準）
六、電工技能工作室"討論區"建設
當一體化教學深入開展后，在教學任務執行的過程中，學員團隊可進入討論區進行項計劃與規劃、實施方案、人員分工、進度制作、調試方式等具體實施情況的討論與分析，完全接近企業實際生產過程中的產前任務分析及生產過程中的變更集體討論，充分鍛煉學員的團隊意識。
6.1、資訊區配置：
會議桌、會議椅、書架、基本文具、寫字板等
6.2、資訊區配置圖片：
討論區實例照片
（圖片僅供參考、以實際配置為準）
七、電工技能工作室"更衣區"建設
該區域主要為學員提供職業情景的仿真環境，通過角色分工，學員需要穿戴不同顏色的工作裝，在進入工作區域之前，存放好私人物品并更換服裝，為學員營造出企業氛圍，并且使實訓通過角色的引入，更加具有真實性。
7.1、更衣區配置：
更衣柜、電子打卡機、工作服等。
7.2、角色方案：
根據學員不同角色穿著不同顏色工作服或工作帽。隨著教學開展輪流執行管理設備/審核物料清單 負責評估學員工作任務結果 執行任務 負責領取/歸還物料及工具
7.3、更衣區配置圖片：
更衣區實例照片
（圖片僅供參考、以實際配置為準）
八、電工技能工作室"職業情景"建設
為建設具有企業標準的一體化各情景建設內容，此圖例為以建設實際照片
|
標示名稱 |
目的 |
對象 |
圖例 |
|

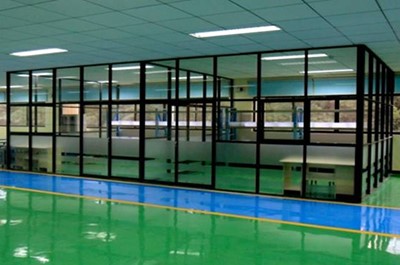

室內整體風格 |
以地面、墻面、頂面及其他配飾突出一體化實訓室室內整體視覺效果。給工作人員以美好心情。 |
一體化工作室整體地面、墻面、頂面等其他配飾部分。 |
|
|
地面通道
|
指明各類人行通道的范圍，確保安全區域，形成人流和物流鮮明的工廠環境。
|
檢查通道 參觀通道 安全通道 |
|
|
區域界線 |
為了保護強和設備，區分人與車輛的通行，培養員工按道路通行習慣。 |
現場通道中央 設備邊緣 倉庫通道 |
|
|
電動窗簾 |
為減少室內太陽光直射，影響學生正常學習，達到統一風格。 |
工作室內所有窗戶（內部隔斷除外） |
|
|
柱體及墻面 |
為調動學員工作積極性，墻面與地面形成色差，柱體顏色更為突出，以免發生碰撞。 |
室內墻面及所有柱體凸出部分。 |
|
|
物料運送車 |
用于領取重型物料或工具時運送至各工作站 |
一體化各工作室（FMS典型任務工作室除外） |
|
|
清潔區 |
用于一體化教室清潔，有利表現“7S”工作明確。 |
各工作室教室最后一片區域。 |
|
|
消防區 |
為保障生產安全，增強學員消防意識。 |
放置在工作室出去門開啟一側的靠墻中間位置，并劃分區域。 |
|
|
多媒體教學 |
提升學員學習興趣，方便教師教學任務。 |
各工作室示教區域。示教區域左側或者右側。 |
|
|
醫藥暫存箱 |
為保障學員在工作中發生小創傷，以及時防治。 |
在各工作室后方采用掛墻式醫藥箱，以方便取用，并定期更換藥物 |
|
根據學校具體各工作室規劃細致建設，此圖例為情景建設標識掛板。
|
標示名稱 |
目的 |
對象 |
圖例 |
|
樓層各工作室指引牌 |
明確該樓層所有工作室名稱及工作室門牌號。 |
一體化整體建設樓梯間指引區域 |
|
|
樓層指示牌 |
明確樓層位置，增強引導性視覺效果。 |
樓梯間樓梯轉角處。 |
|
|
工作室名稱牌 |
明確各工作室名稱 |
各工作室門外掛牌。 |
|
|
工作室門牌號 |
明確一體化系列工作室門牌號碼。 |
一體化教學各工作室門口 |
|
|
工作室介紹宣傳掛板 |
明確設備所培養目標、方式、階段、典型工作任務等。 |
各技能島工作室墻面或主體，顯而易見處懸掛或張貼。 |
|
|

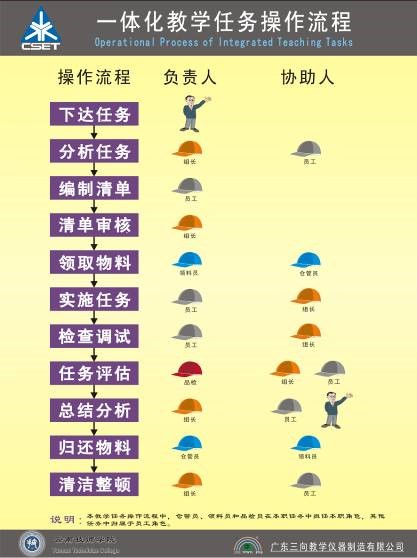

一體化教學流程掛板 |
明確各工作任務操作流程。 |
一體化系列工作室室內 |
|
|
一體化教學角色分工掛板 |
明確各角色分工職責，增強良好團隊合作精神。 |
一體化各工作室（綜合技術工作室、FMS典型任務工作室、液壓與氣動技術工作室除外） |
|
|
一體化教學管理制度掛板 |
明確工作室相關管理制度，對安全，責任、行為等方面加以強調 |
一體化各工作室 |
|
|
7S管理掛板 |
明確7S管理內容提高學員自身素質修養。 |
一體化各工作室 |
|
|

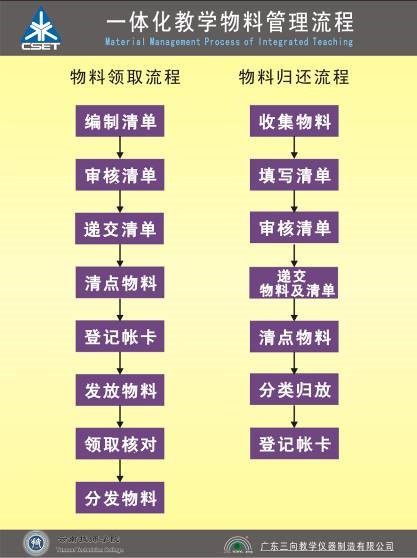

流程掛板 |
明確物料管理流程，設備操作流程等。 |
一體化各工作室，物料管理間。 |
|
|
分組掛板 |
明確分組情況，加強工作管理 |
一體化各工作室 |
|
|
區域掛板 |
明確各區域名稱，增強可視化管理 |
一體化各工作室 |
|
|
室內警告標語 |
明確警告內容，增強預防意識。 |
一體化各工作室 |
|
|
物料管理指示牌 |
明確物料管理間他人誤入，以加強對倉庫的管理 |
一體化各工作室物料管理間
|
|
|
垃圾箱標志 |
明確垃圾箱位置及標志。加強可視化管理。 |
一體化各工作室 |
|
|
耗材回收標志 |
明確耗材可回收利用位置及標志。加強可視化管理。 |
一體化各工作室 |
|
|
工作室標語 |
增強防范意識，提高自身修養，根據各工作室不同，制作不同標語及勵志名言。 |
一體化各工作室
|
|
|
安全提醒標志 |
提高安全防范意識， |
一體化各工作室及各工作站 |
|
|
工具柜管理標識 |
明確各工具柜用途，加強學員對物品管理 |
電工技術工作室及機械裝調技術工作室工具柜 |
|
|
貨架管理標識 |
明確貨架位置，加強物料管理間管理 |
物料管理間貨架。 |
|
|
更衣柜管理標識 |
明確更衣柜序號，以便對號入座。 |
各更衣柜之上 |
|
|
中等職業學校電工電子類專業實訓基地設備基本配置推薦標準 |
|
步進電動機、交流伺服電動機驅動系統實驗裝置 |
