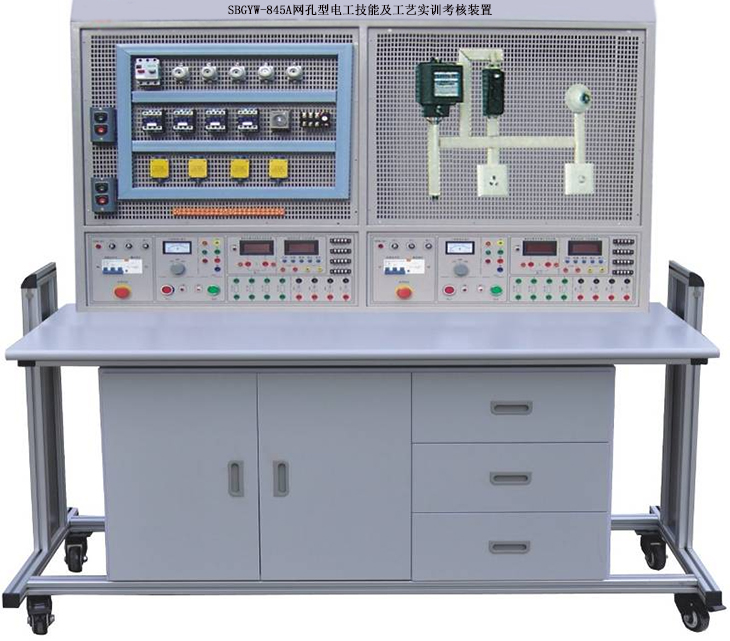

SBGYW-845A電工工藝（維修電工）試驗臺

電工工藝（維修電工）試驗臺，可以提供電工基本技能訓練和相應的拓展訓練，可以開展電工基本工具儀表的使用，三相異步電機控制電路接線和室內照明電路安裝接線等實訓項目。

一、主要功能要求：
1.電工布線工藝實訓；
2.電測儀表安裝接線實訓；
3.三相異步電動機典型控制線路實訓。
★4.完成三相異步電機至少20種繼電器、接觸器典型控制電路的安裝與調試實訓；
★5.至少能完成CZ3040搖臂轉床電路、CA6140車床電路的故障設置與排查實訓。
二、技術要求：
1.技術性能要求：
1）由實訓桌、元件柜及抽屜、網孔板構成；實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，每個工位設置有元件柜及抽屜。
2）尺寸要求：長度1500-1600mm、寬度1400-1500mm、高度≦1700mm，操作臺高度700-800mm；
3）工作電源：三相五線制380V，50HZ；
4）電容量：≦1.5KVA；
5）保護功能：接地保護、漏電保護漏電動作電流≦30mA,過流保護、熔斷器保護。
2.實訓臺配置要求：
1）每面設有啟動、停止、急停功能，由單片機全程監控實訓臺過載和短路功能；
2）每個工位設有一個電源總開關，帶有漏電保護；
3）每個工位提供單相、三相插座不少于一只；
4）每個工位配一路直流穩壓電源：電壓0-30V陸續可調，電流≧3A；
5）每個工位配電流表（交流5A）3只，精度1.5級；
6）每個工位配智能型功率及功率因數表1只；
7）三相異步電動機：380/220V、1KW、Y/?接線，2臺；
8）根據功能需要配齊電氣設備和其他設備。
電工常用工具主要工具：
包含：鋼絲鉗、尖嘴鉗、剝線鉗、一字螺絲刀、十字螺絲刀、活動扳手、電工刀、電工包等。
配置要求：配置工具箱，成套收納。
萬用表
MF-47型指針萬用表、數字萬用表各11只。
萬用表主要功能：具有電壓、電流和電阻測量功能，電容量、電感量及半導體參數測量功能。
技術要求：
1.直流電壓量程：200mV/2V/20V/200V/500V；
2.交流電壓量程：200V/500V；
3.電流量程：2mA/20mA/200mA/ 10A ；
4.電阻量程：200Ω/2k Ω /20kΩ/200kΩ / 2MΩ。
兆歐表技術參數：
1.額定電壓：1000V；允許誤差±10％；
2.測量范圍：0～1000MΩ；
3.準確度：10級；
4.搖柄額定轉速：120轉/秒；
5.試驗電壓：儀表能忍受頻率為50Hz、有效值為1500V的正弦交流電壓歷時1分鐘試驗。
數字鉗形電流表：
量程：交流電流60/600A、交直流電壓6/60/600V；
精度等級：2.5級。
學生椅
1.高度：450mm；
2.結構：鋼木結構；
3.材質：凳面采用15mm厚高密度纖維板，架構2.5優質加厚方管。
