現代電氣控制系統安裝與調試實訓考核裝置

SB-GA型現代電氣控制系統安裝與調試實訓考核裝置

電氣安裝與調試實訓室、現代電氣控制系統安裝與調試實訓考核裝置。電氣安裝與維修實訓室、電氣安裝與調試實訓室、電氣設備安裝調試實訓室,面向機電一體化技術、建筑電氣工程技術、電氣自動化技術等專業的學生，能滿足學生完成控制系統電路設計、控制系統電路布置、連接工藝與調試、PLC編程、觸摸屏組態、網絡通訊設置、驅動器參數設置、電氣控制系統故障檢修等實訓項目，為電機與電氣控制、PLC應用技術、電工測量與儀表調試、電力電子技術、交直流調速、組態控制技術、工業現場網絡等專業課程提供硬件支持。培養學生電氣控制系統安裝調試、維護與運行技能，也培養了學生團隊協作能力、計劃組織能力；提高了學生的職業素養、安全意識、規范操作能力。

1)概述

現代電氣控制系統安裝與調試實訓考核裝置是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業中主要由機械運動模塊，繼電模塊，儀表顯示模塊，按鈕單元，組態模塊，特種電機單元，通信單元等。

2)實訓考核設備的功能

1)電力綜合顯示儀表的設置和使用；

2)三相異步電動機直接起動、停車的控制電路連接；

3)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

4)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

5)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6)萬能轉換開關控制三相異步電動機的正反轉；

7)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

8)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

9)三相交流異步電動機反接制動控制電路的連接；

10)多臺（3臺及以下）電動機的順序控制電路的連接

11)電動機的往返行程控制電路的連接；

12)普通車床控制電路的連接；

13)電動葫蘆控制電路的連接；

14)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

15)兩地控制電路的連接；

16)按鈕切換的雙速電動機調速控制電路的連接；

17)時間繼電器切換的雙速電動機調速控制電路的連接；

18)離心開關配合的反接制動控制電路的連接；

19)變頻器面板功能參數設置和操作實訓；

20)變頻器對電機點動控制、啟�？刂�；

21)電機轉速多段控制；

22)工頻、變頻切換控制；

23)基于模擬量控制的電機開環調速；

24)基于面板操作的電機開環調速；

25)變頻器的保護和報警功能實訓；

26)基于PLC的變頻器開環調速；

27)PLC控制電機順序啟動；

28)PLC控制三相異步電動機Y-△啟動電路；

29)微型PLC的使用；

30)中型PLC的組態與基礎使用；

31)多臺PLC網絡組態、主從站控制實訓；

32)觸摸屏的參數設置；

33)觸摸屏的編程；

34)觸摸屏、PLC、變頻器的綜合實訓；

35)步進電機的控制；

36)步進驅動器的參數設置；

37)步進電機的PLC開環控制；

38)增量型編碼器的使用；

39)基于增量型編碼器的步進電機控制

40)交流伺服電機的控制；

41)交流伺服驅動器的參數設置；

42)交流伺服電機的PLC半閉環控制；

43)基于增量型編碼器的伺服電機控制

44)熱電阻或熱電偶的使用；

45)溫度控制器的參數設置；

46)基于熱電阻（熱電偶）的溫度控制；

47)基于熱電阻（熱電偶）的PLC溫度控制；

48)模擬量模塊的使用；

49)基于模擬量的PLC控制；

50)傳感器的使用；

51)基于傳感器的PLC位置控制；

52)PLC控制機床電路實訓；

53)電氣系統的排故實訓；

3)實訓考核設備的結構與配置

碩博SB-GA型現代電氣控制系統安裝與調試實訓考核裝置

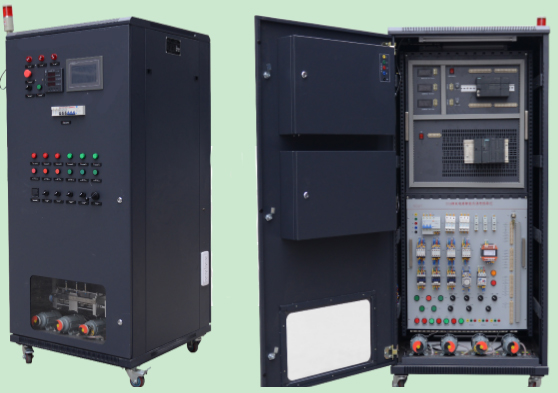

現代電氣控制系統安裝與調試實訓考核裝置。是由實訓柜體、門板電氣控制元件（組件）、儀表等，實訓考核單元掛板、網絡組態掛板、PLC控制型機床掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。其外觀如圖所示。

外觀圖

現代電氣控制系統安裝與調試實訓考核裝置是通過相應的掛板組件組成多種簡單或復雜的電氣控制系統完成教學和實訓。

（2）現代電氣控制系統安裝與調試實訓考核裝置主要組成

主令電氣及儀表單元

主令電氣及儀表單元是中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。

主要組成：

包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。

PLC網絡組態單元

PLC網絡組態單元是中電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

主要組成：

包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等器件，可安裝中型PLC、微型PLC、模擬量模塊、擴展模塊等模塊。

PLC控制單元

PLC控制單元掛板是中電氣系統程序控制（下位機）的輔助控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

主要組成：

包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表等�？砂惭b微型PLC、模擬量模塊、擴展模塊等模塊。

繼電控制單元

繼電控制單元掛板是中實現基本的電機拖動控制的一個單元，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用。同時可實現獨立的繼電拖動功能

主要組成：

包括接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。

同時還安裝由伺服、步進電機驅動的（可相互轉換）小車運動裝置，并且安裝有傳感器、微動開關、滾珠絲杠、增量型編碼器等。

PLC控制型機床電路智能考核單元

該單元通過智能答題器對典型機床電路故障現象的分析和判斷，測量和檢查故障點，也可以使用PLC編程控制，對典型機床電路進行PLC改造。

主要組成：

包括X62W銑床電路、T68鏜床電路等。

4)現代電氣控制系統安裝與調試實訓考核裝置主要配置表

序號	名稱	型號及規格	數量	制造商	備注
1	實訓柜	850mm×800mm×1800mm	1臺	碩博	鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
2	主令電氣及儀表單元	BM1 BM2	各1套	碩博	包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。每門一組，配置不同。如觸摸屏和溫控模塊只在YL—158GA1-BM1
3	網絡組態單元	B0	1套	碩博	包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等器件。
4	控制單元	B1	1套	碩博	包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、等器件。
5	繼電控制單元	B2	1套	碩博	包括接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
6	PLC控制型機床電路智能考核單元掛板	WK107 WK108	1套	碩博	包括X62W銑床電路、T68鏜床電路。可PLC改造控制。
7	電腦推車		1張	碩博
8	實訓工具		1套
9	可編程控制器	PLC	1套	西門	見附表一（觸摸屏型號為7062TI)
10	電腦		1套		I5-9500/4G/1T/光驅/19.5寸

設備的西門子可編程控制系統主要部件

序號	名稱	型號	數量	單位
1	西門子電源	PS307	1	塊
2	西門子可編程控制器	CPU314C-2PN/DP/16DI/16DO	1	塊
3	CPU模塊	S7-200 SMART SR40 西門子繼電器輸出220VAC供電 24輸入16輸出	1	塊
4	CPU模塊	S7-200 SMART ST30 西門子晶體管輸出24VDC供電 18輸入12輸出	1	只
5	西門子模擬量輸入輸出模塊	S7-200Smart AM06 4輸入/2輸出整體式I/O點數為小型	1	套
6	西門子安裝導軌	S7-300導軌160mm	1	條
7	西門子前連接器（螺釘型）	40針	1	套
8	內存卡	MMC128K	1	張
9	交換機	5口	1	套
10	下載線		5	條
11	西門子變頻器	G120C 0.75KW	1	臺
12	西門子變頻器操作面板	BOP-2	1	塊

5)現代電氣控制系統安裝與調試實訓考核裝置技術參數

1、工作電源：三相五線制 AC 380 V±10% 50 Hz；

2、設備外形尺寸：長×寬×高＝850mm×800mm×1800mm；

3、電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；

4、臺架材料：柜式鋼結構；

5、整機消耗視在功率：≤ 1 KVA；

6、安全保護措施：具有接地保護、短路保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
