交直流充電智能實訓裝置,交直流充電智能實訓臺

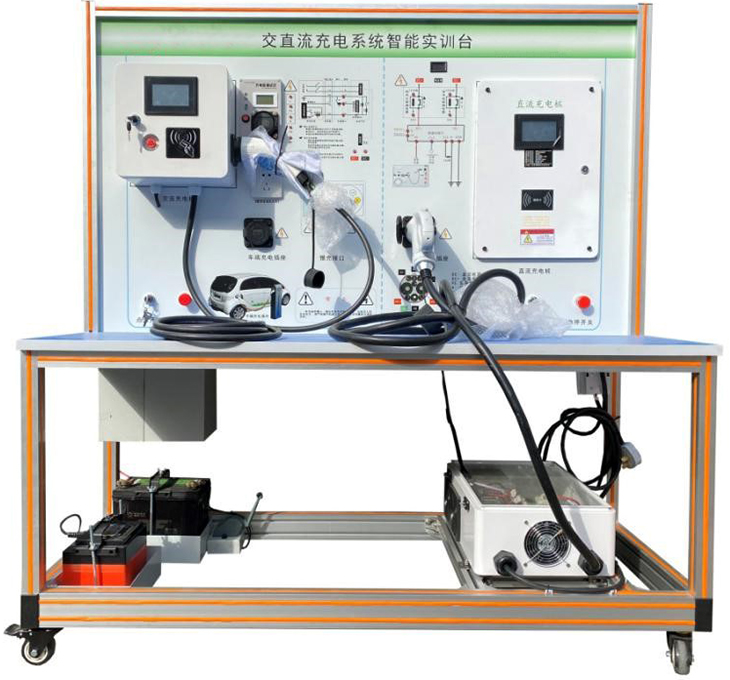

SBXNY-1-11交直流充電智能實訓裝置

一、功能要求：

1、交直流充電智能實訓設備集成交流充電和直流充電設備裝配與調試功能，可同時滿足交流充電與直流充電樁裝配、調試及檢測練習和考核，可通過設備上觸摸屏界面切換交流充電或直流充電。

2、設備集成IC刷卡及觸摸顯示屏，通過通訊總線與充電樁控制板進行通信連接。

3、人機交互，設備通過觸摸顯示屏進行人機交互，用戶可通過人機交互界面控制交/直流充電功能，充電信息顯示，充電模式切換，并且交流充電與直流充電模式界面分開。

參數設置功能：

參數設置應包括但不限費率設置、密碼設置、充電時段設置、保護設置；

記錄查詢：記錄查詢應至少包括告警記錄，充電記錄、未結算記錄、補扣費記錄查詢；

記錄清除功能；記錄清楚應至少包括告警記錄（告警記錄應至少但不限急停故障，樁門開啟，通信故障，連接故障，接地等故障），充電記錄、未結算記錄、補扣費記錄查詢等信息清除功能；

計費模式選擇：系統因至少具備，自助充電、按電量模式、按時間模式、按金額模式等計費模式選擇；

刷卡及充電顯示：正常充電時，顯示屏應具備刷卡啟動方式選擇，充電電壓、充電電流、充電電量、充電時長等信息顯示；

4、設備內部器件部件合理，方便拆裝與檢測，并且低壓部分關鍵信號（如CC/CP,CC1,CC2，CAN通信等）可引出測量。

5、充電負載箱包含國標直流充電口與交流充電口，直流充電時能按照國標要求與充電樁進行通信，負載箱集成觸摸顯示屏，用于設置充電時負載電流大小，負載功率，負載溫度等信息。

6、充電樁完成連線及調試后，充電樁插頭連接配套負載端插座，即可驗證接線的正確性。

7、充電樁有完善的安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷等保護。

8、具有充電、急停按鈕開關、門鎖、連接確認檢測、充電開門檢測、充電槍鎖止、充電溫度檢測等功能，全方位保證充電安全。

10、開放完整技術資料，包括裝配連接電路圖，實訓指導書和相關軟硬件資料。

11. ★要求配套電工作業培訓教學軟件（提供演示視頻）。包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互。

二、充電樁技術參數要求：

1.交流充電技術參數：

輸入電源： AC220V±15% 50Hz；

輸出電壓：AC220V±15% 50Hz ；

輸出功率： 7KW；

輸出電流： 32A；

過流保護： 35.2A；

2.直流充電技術參數：

輸入電源：AC220V±15% 50Hz；

輸出額電壓： 10-90V可調；

輸出功率：約800W；

輸出電流：2-10A；

過流保護：約20A；

3.其他參數：

漏電保護動作電流30mA；

電能表：2.0級多功能交流電能表；

工作環境：溫度： -20℃～+50℃；

相對濕度： 5％～95％；

海拔高度：≤1000m ；

防護等級： IP54；

壽命：不小于10000次；

充電方式：刷卡充電.

三、基本配置要求：

充電樁樁體，漏電保護開關，交流接觸器、12V電源模塊、5V電源模塊、充電樁控制模塊、LED指示燈、防雷模塊、急停開關、LCD顯示屏、交流電表、刷卡模塊、交流充電槍、直流充電槍、AC/DC功能模塊、門鎖開關、直流充電繼電器。

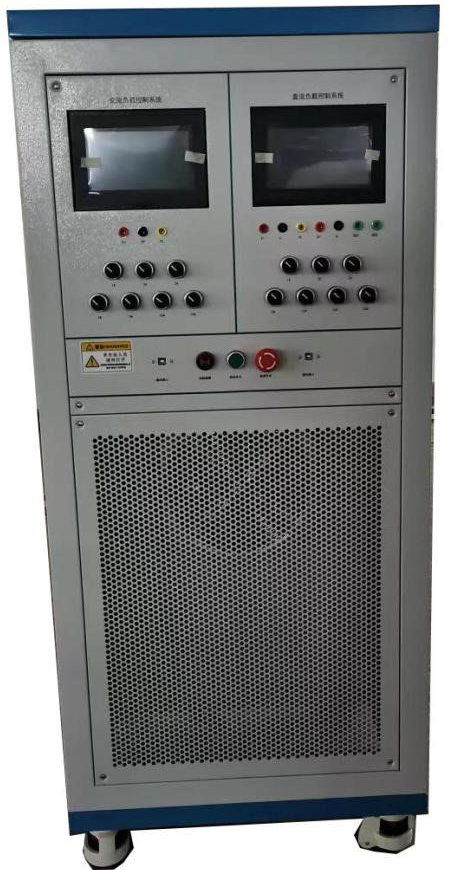

四、充電樁負載裝置（交直流一體）：

4.1、功能特點：

（1）.負載箱安裝有不小于7寸顯示屏，具備插槍檢測，連接慢充槍/快充槍后，顯示屏自動跳轉對應運行模式界面；可通過顯示屏控制負載功率大小，具備慢充模式下CC,CP溫度，充電電壓，充電電流，充電功率等檢測，快充模式下CC2,溫度，充電樁電壓，充電樁電流，充電功率，can通信狀態，充電電壓設定，充電電流設定等功能。

（2）.負載箱采用智能溫控設計，當溫度達到35℃智能開啟散熱風扇，當溫度高于60度切斷系統運行；當溫度低于25℃關閉風扇；保證了設備的使用壽命與安全防護。

（3）.負載箱內置BMS模塊，多路繼電器，單相電表，實時控制和監測系統運行狀態；當充電樁與負載設備沒有通信與工作時；無法開啟負載和自動關閉負載。

（4）.直流充電時，可模擬BMS設置當前充電電壓，充電電流，負載功能大小。

4.2、交直流充電智能實訓設備技術參數：

外形尺寸：約600*740*900mm（長*寬*高負載箱）；1.額定輸入電壓：交流充電AC 約220V；2.額定輸入電壓：直流充電DC 約10～90V；3.功率：≥7KW；4.交流充電電流：0～32A可調；5.直流充電電流：0～20A可調；6.控制方式：觸摸顯示屏控制；7.冷卻方式：強制風冷+溫度控制；8.保護功能：過溫報警、過溫保護；

五、直流充電樁拆裝虛擬仿真教學軟件

1、以直流充電樁為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現電池原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。

2、交互操作功能：具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。

3、仿真教學功能：可對充電樁進行解剖透視觀察、可觀察充電過程等，通過平面動畫技術展示刷卡充電、充電結算時的完整過程.

虛擬拆裝教學功能：學生在分解和裝配充電樁必須按照科學的順序進行操作，有助于規范學生的實操標準。

4、結構認知功能：可對充電樁內部各部件進行專業術語標識，鼠標單擊零部件，真人朗讀零部件名稱。可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。

六、純電動汽車充電系統原理與教學虛擬仿真軟件

1、以純電動汽車充電系統為原型精準測繪，利用先進的實時渲染引擎與物理引擎，逼真展現現實物理教學模型，直觀展現純電動汽車充電系統的結構原理與拆裝。邏輯關系科學嚴謹，無冗余元素。渲染滿足可讀性和真實性，給予用戶真實體驗感覺。

2、擬現實3D仿真系統利用人機交互系統具有強大的交互操作功能：

具有便捷、人性化的操作方式，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉。

3、虛擬現實3D仿真系統符合院校純電動汽車教學大綱，對其進行子系統分解學習。

4、充電系統的控制策略模擬：通過平面動畫模擬純電動汽車充電系統的控制策略，動畫通俗易懂，操作界面友好。

5、虛擬現實3D仿真系原理統教學功能：

通過三維仿真技術虛擬再現充電系統的充電過程：可屏蔽車殼、充電機和動力電池組外殼，在三維環境中動態顯示充電電流，參與工作的元器件等，可任意旋轉放大視圖，近距離觀察充電過程。

6、虛擬現實3D仿真系統模擬拆裝教學功能：

模型按照原廠維修手冊標準的拆裝順序進行程序化設計，學生在分解和裝配車載充電機、充電線時必須按照科學的順序進行操作，有助于規范學生的實操標準。

7、虛擬現實3D仿真系統具有結構認知功能：

三維模型對充電系統的每個零部件（包括：充電站、車載充電機、高壓控制器、動力電池組）等部件進行專業術語標識，可任意控制虛擬現實3D仿真系統中虛擬攝像機，對任意視角的控制------觀察物體局部、拉近、圍繞物體旋轉，可進行結構認知教學。
