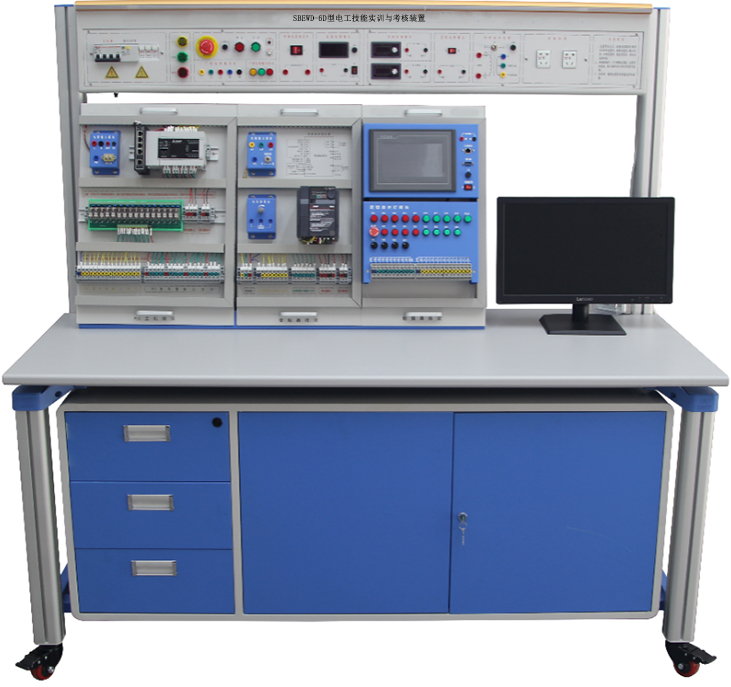

SBEWD-6D型電工技能實訓與考核裝置

一、產品概述

電工技能實訓與考核裝置、該平臺主要包含操作平臺、電源控制屏、電氣考核板、電器元件、電氣安裝、電氣調試與實訓室信息化配套教學資源。適用于職業院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的必修課程《可編程控制器技術》、《電器及PLC控制技術》、《觸摸屏原理及其應用》、《變頻器原理及其應用》、《PLC 控制系統安裝與調試實訓》的教學與實訓。滿足2018年《電工國家職業技能標準》及勞動部頒發的"電工技術等級證"、"電工實操證"等培訓、鑒定要求。

電工技能實訓與考核裝置設計模式為開放式的教學科研平臺。響應"十三五"教育部倡導大力發展信息化教育，打造智慧實訓室，融入"互聯網+教育"系統。

二、技術指標

1.交流電源：三相五線AC380V±10% 50Hz

2.外形尺寸：1660mm×720mm×1650mm（長×寬×高）

3.整機功耗：≤1.5kVA

4.安全保護措施：互聯網+安全監測系統（整個實驗室配一套）

（1）進線柜：具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線WIFI和有線以太網與手機APP（支持安卓和蘋果）和PC端云平臺通訊。進線柜以32位ARM為核心，采用7寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供WIFI、485等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示。

三、基本配置及功能

1.實訓平臺

實訓平臺整體結構：頂部為電源控制屏；中間為實訓掛板區域尺寸1083mm×258mm×570mm（長×寬×高），帶角度傾斜式設計；右側電腦連體桌設計，型材上設有防水安全插座2只，為電腦提供電源；底部配套3個帶鎖抽屜尺寸390mm×610mm×528mm（長×寬×高）和1個雙開門帶鎖儲物柜尺寸1020mm×610mm×528mm（長×寬×高）；主體采用四個工業鋁型材立柱為支撐，立柱端部安裝移動腳輪，方便移動。主體結構通過左、右各2個C字形鋁壓成型構件聯接，C字型聯接件嵌入廠家品牌。桌面板下設支撐框架，截面尺寸為30x30mm，承受力300Kg。型材立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸70x70m。桌面為防火、防水、E1級三聚氰胺復面合成板。設有四個萬向輪調節機構，便于移動和固定。

2．控制屏

控制屏提供以下資源：頂部配置照明日光燈，與控制屏聯體設計，側面配置開關控制；設備總電源配置一個4P漏電保護器，下面印有注意事項噴涂標志；配置燈型電壓指示表，監測進線電源；配有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線線電壓380V和相電壓AC220V電源，引出到面板L1、L2、L3、N、PE。并配有輸出電源指示燈監視，電源故障具有聲光報警；配置單相電源電壓AC220V，單獨電源開關控制；直流電源部分：提供一體化工業標準直流信號0-10V和4-20ma，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節。提供直流電源DC24V，電源帶有數字儀表指示，并配有電源開關單獨控制；配置低壓交流電源36V和110V，具有短路保護和單獨電源開關控制；配置單相內置五孔插座兩個，為其他儀器工具供電用。

3.實訓模塊（采用開放式、模塊化設計，模塊之間可以靈活更換組合，便于后續技術升級。所有器件全部通過導軌固定在表面，便于學生認知和安裝調試）

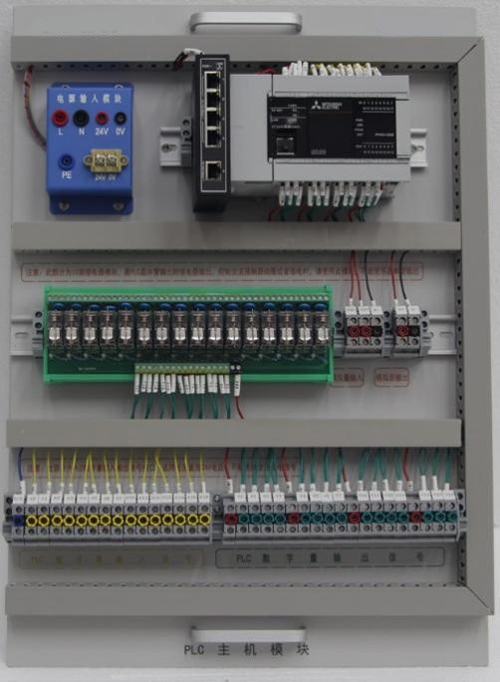

（1）PLC主機模塊

1）面板采用4種顏色（包含黃、綠、紅、黑色）字符線條彩色印刷，區分不同輸入信號。色澤美觀并經久耐磨不掉色；配有線槽，用于工業接線工藝訓練；

2）主機選用主機選用西門子1214C主機，晶體管輸出；工作電源：AC220V電源；集成數字量I/O（14路數字量輸入/10路數字量輸出）可編程控制器，模擬量2路模擬量輸入；集成1個以太網口，支持以太網通訊，配套PLC編程線纜、編程軟件；

3）配有16路晶體管轉繼電器輸出模塊：標準DC24V電壓工作，額定負載：AC250V/16A。采用導軌式安裝固定方式，具有NPN、PNP輸入兼容、輸入具有可恢復保險保護、輸出帶有指示燈指示等優點；

4）以太網交換機：可以通過以太網交換機控制運動部件，以太網交換機采用導軌式10/100MBIT/S自適應工業以太網交換機，自帶5個雙絞線端口，RJ45接口，供電電源DC24V；

5）PLC信號全部通過多功能端子排引出到面板，避免長期訓練，損壞PLC主機自身的端子。同時能實現快速插拔實訓和工業接線工藝訓練。

6）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，便于插錯電源，引起PLC的損壞。配合電源控制屏的電源輸出，可實現自由通斷。

參考圖片

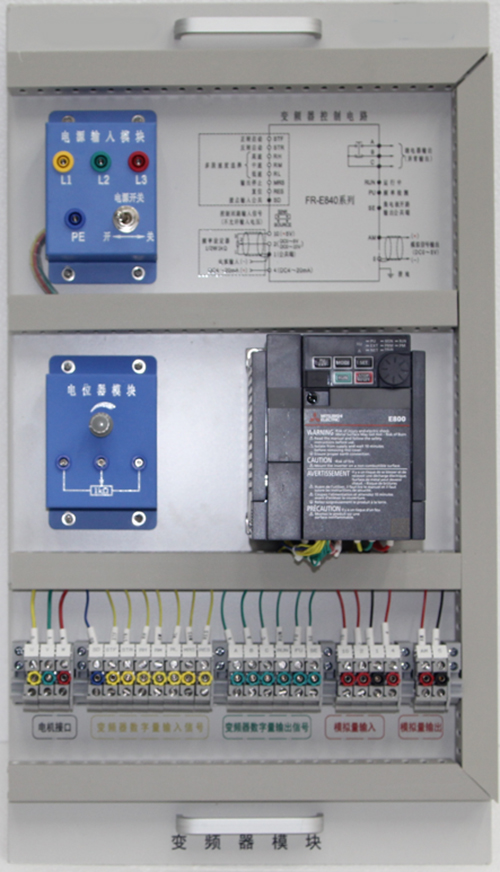

（2）變頻器模塊

1）面板采用4種顏色（包含黃、綠、紅、黑色）字符線條彩色印刷，區分不同輸入信號。色澤美觀并經久耐磨不掉色；配有線槽，用于工業接線工藝訓練。

2）配置西門子G120C系列，輸入電壓AC380V 0.55KW工業變頻器，集成6路數字量輸入，1路模擬量輸入,支持PROFINET，配套B0P操作面板。

3）配置點位器模塊，提供1K電位器一只，用于變頻器模擬量提示。

4）配置多功能端子排，將變頻器信號集成轉接至多功能端子排上，設有快速插接端口，便于學生實訓接線，也可使用壓線端子接口，用于訓練實操布線工藝。

5）電源輸入模塊，強電、弱電采用不同型號連接柱分開插拔，避免插錯電源，引起變頻器的損壞。配合電源控制屏的電源輸出，可實現自由通斷。

參考圖片

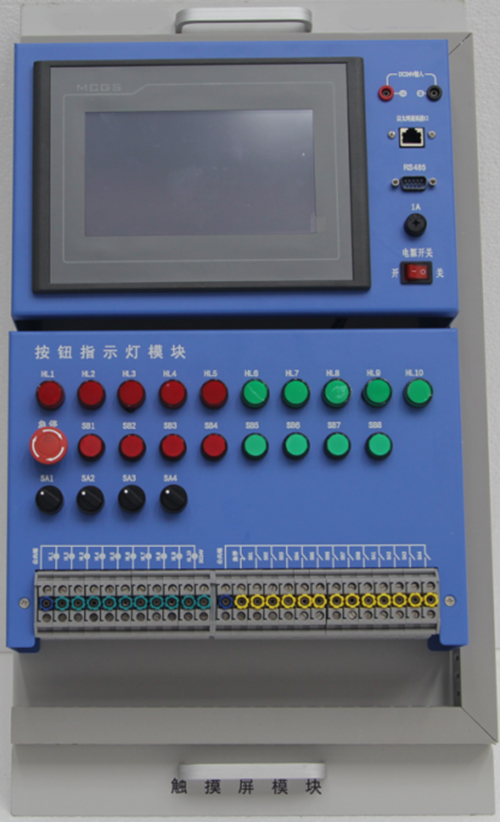

（3）觸摸屏、按鈕指示燈模塊

1）觸摸屏：選用MCGS昆侖通態TPC7062TI 7寸彩色觸摸屏。嵌入式低功耗CPU為核心（ARM CPU，主頻400MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸液晶顯示屏（分辨率800×480），四線電阻式觸摸屏（分辨率1024×1024）。集成RS485和以太網通訊。所有通訊、電源接口全部引出到面板，面板印有對應的絲印接線圖。

2）按鈕指示燈：提供急停按鈕開關1只、按鈕8只，旋轉按鈕4只，DC24V指示燈10只。所有接口全部通過端子排引出到面板。面板印有對應的絲印接線圖�？蓪�(shí)現K3導線帶插拔實訓。

參考圖片

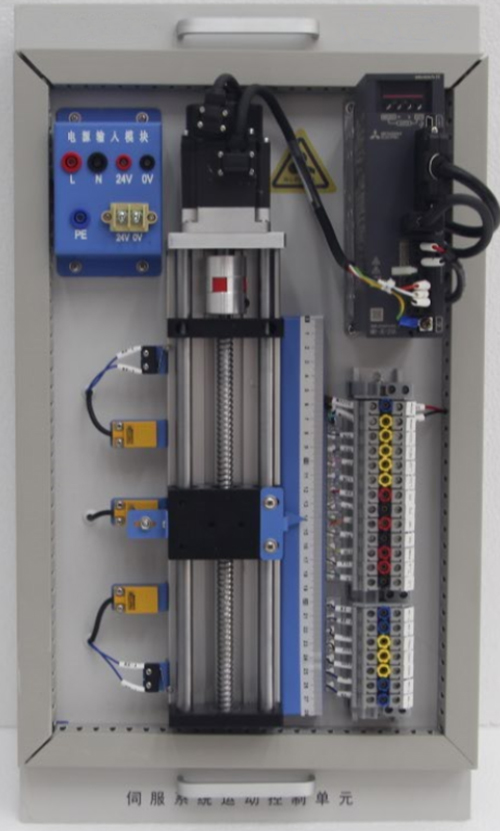

（4）伺服系統運動控制單元

1）配置DS5C-20P4-PTA伺服驅動器，單相220V伺服電機，功率0.4KW，額定轉速3000轉；伺服控制器包含三種控制方伺服控制器指標：式，無縫切換：位置控制、速度控制、轉矩控制；750W及以下：3路DI輸入/3路DO輸出；750W：4路DI輸入/4路DO輸出；輸入形態：脈沖+方向、AB相脈沖、CW/CCW信號；具有過壓、欠壓、過熱、過流、過載、超速、模擬輸入異常、位置偏差過大、輸出短路、編碼器異常、再生異常保護、超程保護、振蕩保護、運行斷線保護等保護。通訊口：集成RS232、etherCAT通訊。配置MS6S-60CM30B1-20P4伺服電機，額定功率400W，額定轉速3000rpm，額定扭矩1.27N.m。

2）對象：包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等。可完成伺服系統參數的設置、電機正反轉控制、定位控制等。

3）有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm。

4）配置多功能端子排，將主機I/O信號集成轉接至多功能端子排上，設有快速插接端口，便于學生實訓接線，也可使用壓線端子接口，用于訓練實操布線工藝。

參考圖片

（5）步進運動控制單元

1）直流步進驅動器采用雷賽三相3DM583型驅動器，配套57三相電機,常規通用接口，采用精密電流控制技術設計的高細分三相步進驅動器，先進的純正弦電流控制技術,電機噪音和運行平穩性明顯改善。能大幅度降低電機運轉時的噪音和振動，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。直流24V輸入，八檔細分和自動半流功能、過壓、欠壓、相間短路、過熱保護功能等。

2）對象：包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等�？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制等。

3）有效行程200mm，絲桿直徑16mm。絲桿導程5mm。單根模組的精度0.05mm。

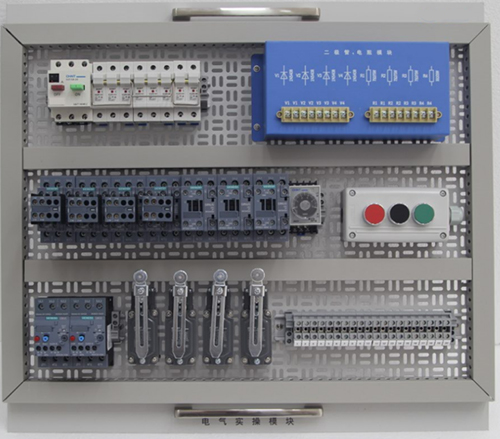

（6）電氣控制技術模塊（可完成器件選型、安裝、接線、調試）

1）采用厚網孔板，工業灰噴塑，面板安裝一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）。實操模塊具有快速拆裝等優點，與實訓臺桌面具有一定角度安裝，符合人體視覺。可以滿足電工（中級、高級）、機電考核、技能鑒定等功能。

2）主要配置：低壓斷路器1只、熔斷器3P/2P各1只，配套熔斷芯、交流接觸器4只、輔助出頭4只、熱繼電器3只、行程開關4只、按鈕開關3只、時間繼電器2只、整流電阻模塊1套、30線槽、鋁導軌、端子排等。

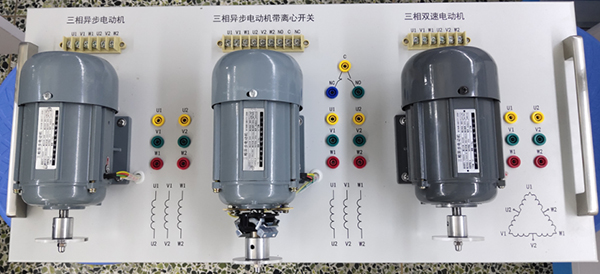

4.電機模塊

配置三種電機，電機引線通過端子和強電插座2種方式引出到底板，實現不同的接線方式。電機配有電機轉盤，底板配有拉絲色把手。

1）三相鼠籠式異步電動機1只：380V/Y，1450rpm/min。

2）三相鼠籠式異步電動機（帶離心開關）1只：380V/△，1400rpm/min。

3）三相雙速異步電動機1只：40/25W 380V/△/YY

5.工具清單

包含萬用表、6寸剝線鉗、壓線鉗（管型端子）壓線鉗（U型1-3端子）、小十字螺絲刀3*75、大十字螺絲刀6*100、小一字螺絲刀3*75、大一字螺絲刀6*100，配套工具箱。

6．實訓導線

每套配齊高可靠護套結構手槍插連接線，無氧銅抽絲而成插頭采用實芯銅質件外套鈹輕銅彈片，強弱電導線的插頭插座尺寸分開，不可混插，安全可靠。
