SB-506制冷壓縮機性能實驗臺

一、概述

"制冷壓縮機性能測試實訓設備"采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量?jī)x表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

二、制冷壓縮機性能實驗臺實驗內容

1、壓縮式制冷循環系統的基本結構和工作原理認識實驗；

2、制冷系統性能實驗；

三、制冷壓縮機性能實驗臺主要技術參數：

1、輸入電源：單相三線～220V±10% 50Hz溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m.

2、外觀

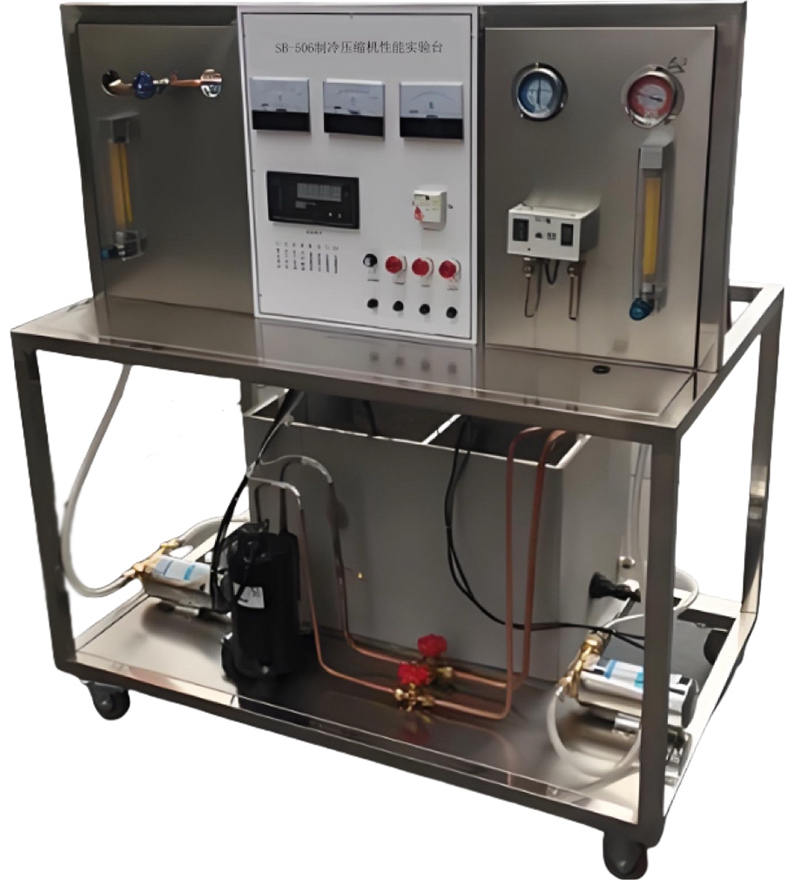

不銹鋼實驗臺，正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

3、制冷系統

1.5匹 日立壓縮機、冷凝器、干燥過濾器、手動節流閥、儲液器和蒸發器。制冷劑：R22 ；制冷量：3900W。

4、循環水系統

（1） 水泵2只：額定揚程：6~12m；

（2） 冷凝器循環水箱和蒸發器循環水箱

（3） 加熱器1只（功率1000W）：輸出功率可通過電位器進行調節，用于加熱蒸發器循環水。

5、測量?jī)x表

（1） 真空壓力表2只（精度2.5級）

量程為-0.1～1.8MPa和-0.1～3.6MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力

（2） 流量計2只

采用玻璃轉子流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量

6、控制儀表

高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

7、設有漏電保護、可對人身及設備進行有效保護。

四、制冷壓縮機性能實驗臺主要配置
