SBGYXL-818A工業網絡控制實訓裝置

一、產品概述

工業網絡控制實訓裝置做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。增加網絡控制與變頻器及伺服綜合控制，緊跟時代發展步伐與實際工業控制中的靈活運用。

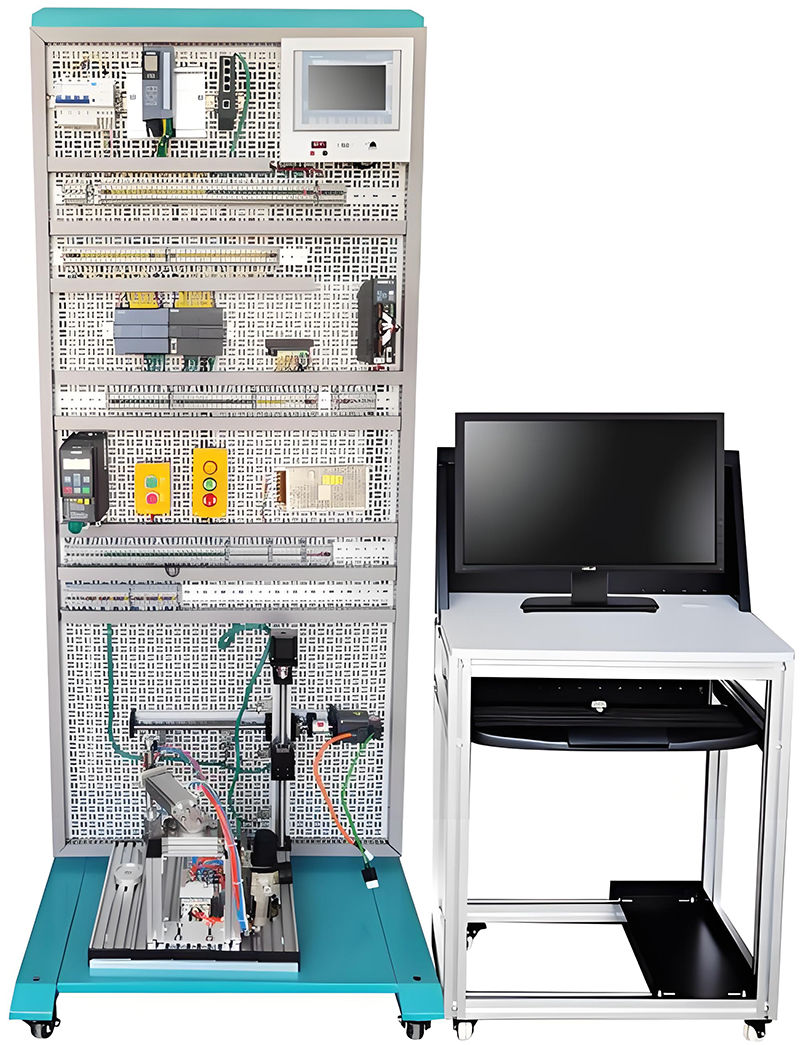

（圖片僅供參考、以實際配置為準）

二、主要設備構成

（1）邏輯控制單元

西門子S7-1200可編程控制器套件1套

1)控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 - 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB

2)模擬輸出模塊 1路模擬量輸出 12BIT +/- 10VDC / 0-20 mA

3)模擬器模塊 8 POSITION

4)以太網電纜

5)工程組態軟件wincc（含授權）

6)數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器

電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A

7）所有I/O口均采用插接和端接兩種方式。

（2）數據可視化單元

采用西門子KTP700人機界面 KTP700BASIC PN

1）1個HMI基本型色彩 PN，基本面版，按鍵和觸摸操作，7" TFT 顯示屏， 65536 色，PROFINET 接口；

2）1個適用于10/100MBIT/S 的非管理型工業以太網交換機；

3）所有I/O口均采用插接和端接兩種方式。

（3）工業遠程IO單元

選用西門子新一代工業分布式遠程I/O系統ET200SP

1)1根 標準安裝軌道, 長度: 483 mm

2)1個 Profinet Net網絡接口模塊

3)1個 數字量輸入模塊 8輸入24VDC/0.5A

4)1個 數字量輸出模塊 8輸出24VDC/0.5A

5)2個 RJ45總線適配器

2個 底座單元，類型 A0, 2個分離的饋電終端 (數字量/模擬量） 24VDC/10A

6）所有I/O口均采用插接和端接兩種方式。

（4）外置輸入/輸出接口單元

1套 提供與傳感器/執行器或者原有教學設備進行信號連接，以及與選配的桌面型分揀裝置和桌面水塔水位進行信號連接的平臺

1)8個 數字量輸入快速連接口

2)8個 數字量輸出快速連接口

3)6個 24VDC電源快速連接口

4）所有I/O口均采用插接和端接兩種方式。

（5）創意搭建控制對象

1套 包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：

1)1個 直流電機工業級升降器，電壓范圍：直流 DC 20.4 - 28.8 V，推桿最大行程：200mm，內部帶安全限位

2)1個 電感式接近開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：1.5~15mm

3)1個 反射式光電開關，電壓范圍：直流 DC 20.4 - 28.8 V，檢測距離：>0.5m

4)1個 急停開關，旋轉復位，常開/常閉可選

5)1個 按鈕開關，自復位式，常開/常閉可選

6)2個 指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一

7)1個 中間繼電器，電壓范圍：直流 DC 20.4 - 28.8 V

1個 微型直流電機。電壓范圍：直流 DC 20.4 - 28.8 V

8）所有I/O口均采用插接和端接兩種方式。

（6）邏輯編程控制對象

1套 信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：

1)2個 電壓表，測量AQ輸出電壓。

2)2個 直滑電阻，提供0~12V 直流電壓信號。

3)8路開關和8路LED顯示。

配套教學使用的對象卡，包括：紅綠燈、沖壓機、 流水燈、 自動售貨機、機械手、 天塔之光、洗衣機、自動門，采用通用底盒加卡片式設計，內置LED燈、開關、安全接插柱，所有I/O口均開放出來。

（7）運動控制對象

提供一套西門子伺服電機，西門子子伺服驅動器，支持多種通訊方式，配置一個以太網口，支持位置控制，速度控制，轉矩控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個

（8）變頻控制對象

提供西門子變頻器G120C一臺，功率0.37KW，電壓380V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，

（9）產品平臺尺寸

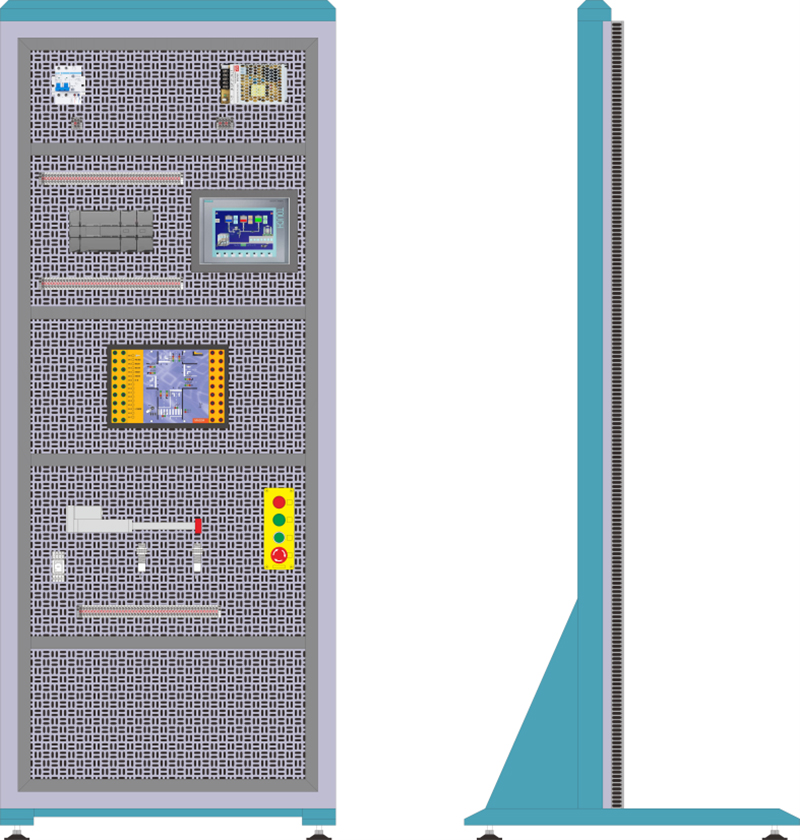

1套 網孔式標準控制屏（臺式）：H2000*W800*D800配套電腦桌，鋁型材鋼木結構。

（10）智能電源管理系統 具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4、后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

（11）教室網絡

需提供整個教室的局域網絡布線

三、可實訓項目

（1）PLC的置位指令練習

（2）PLC的復位指令練習

（3）PLC的移動指令練習

（4）PLC的傳送指令練習

（5）PLC的邊沿指令練習

（6）PLC的觸發器指令練習

（7）PLC的加法指令練習

（8）PLC減法指令練習

（9）PLC乘法指令練習

（10）PLC除法指令練習

（11）PLC計數器指令練習

（12）PLC定時器指令練習

（13）PLC的與或非指令練習

（14）PLC的基本指令練習實訓

（15）PLC模擬量數據處理實訓

（16）紅綠燈的PLC控制實訓

（17）沖壓機的PLC控制實訓

（18）流水燈的PLC控制實訓

（19）自動售貨機的PLC控制實訓

（20）機械手的PLC控制實訓

（21）天塔之光的PLC控制實訓

（22）洗衣機的PLC控制實訓

（23）自動門的PLC控制實訓

（24）自動升降器的PLC控制

（25）觸摸屏的基本畫面編輯實訓

（26）觸摸屏通訊參數設置實訓

（27）觸摸屏上下載程序?qū)嵱?xùn)

（28）觸摸屏的交通燈控制實訓

（29）PLC與遠程I/O的分布通訊控制

（30）PLC與觸摸屏通訊實訓

（31）伺服電機的參數設置

（32）伺服電機的外部端子控制

（33）伺服電機的位置控制

（34）伺服電機 模擬量控制

（35）伺服電機通訊控制

（36）變頻器參數設置

（37）變頻器面板啟停

（38）變頻器外部端子啟停

（39）變頻器模擬量控制

（40）變頻器通訊控制

（41）觸摸屏、PLC、變頻器總線通訊控制

（42）觸摸屏、PLC、伺服電機總線通訊控制
