維修電工電氣控制實訓考核裝置,電工電氣控制實訓設備

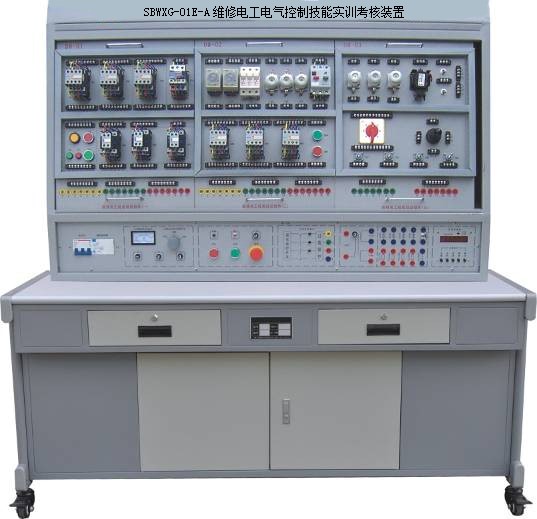

SBWXG-01E-A維修電工電氣控制實訓考核裝置

維修電工電氣控制實訓考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范的要求而設計的，它適用于《初級維修電工》和《中級維修電工》教材列出的電氣控制線路進行實際操作，有利于提高學生的實際操作技能。該實訓裝置不僅可供學生進行實際操作，而且也是初級、中級維修電工技能考核的理想設備。

一、維修電工電氣控制實訓考核裝置特點

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性

2.操作臺只需三相四線的交流電源即可投入使用

3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，并可滿足維修電工的安裝、調試、故障分析及排故的要求

4.裝置設有電壓型和電流性漏電保護器，確保操作者的人生安全

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件

6.裝置的設計為雙組型，控制屏提供兩組獨立電源，互不干擾，可供兩個學生同時進行實訓操作

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜1.5kVA

4.重量：100kg

5.參考外形尺寸：1605mm×805mm×1630mm

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s

三、實訓裝置的基本配置及功能

實訓臺設有兩組電源，通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護。

1.交流電源

實訓臺提供線電壓380V和相電壓220V兩種電源，還設有多個單、三相電源插座。

2.整流二極管

提供整流二極管1N5408四個，用于能耗制動電路。

3.各種規格的電阻

提供75Ω/75W功率電阻三個，用于降壓啟動電路。

提供10Ω/25W功率電阻一個，用于能耗制動電路。

4.低壓交流電源

提供變壓器1只，輸入380V，輸出110V及36V兩組電源，用于能耗制動電路。

5.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右各設有一個抽屜。

序號	實訓模塊名稱	數量	備注
1	維修電工實訓考核組件（一）	1件	提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
2	維修電工實訓考核組件（二）	1件	提供空氣開關1只、3P熔斷器2只、交流接觸器3只
3	維修電工實訓考核組件（三）	1件	提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
4	維修電工實訓考核組件（四）	1件	提供交流接觸器4只
5	三相鼠籠異步電動機	1臺	交流380V/△
6	三相鼠籠異步電動機	1臺	交流380V/Y（帶速度繼電器）
7	三相雙速異步電動機	1臺	交流380V/YY/△
