一、電子電工創新操作臺特點
1、電子電工創新實驗實訓裝置采用九孔萬能底板與透明模塊相結合的實驗方法，實驗操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。
2、綜合性強：能完成電工、電子、電氣控制等多門學科的課程實驗與技能訓練。配置器材還可以擴展多門課程的實驗實訓。
3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。
二、電子電工創新操作臺的技術參數
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA

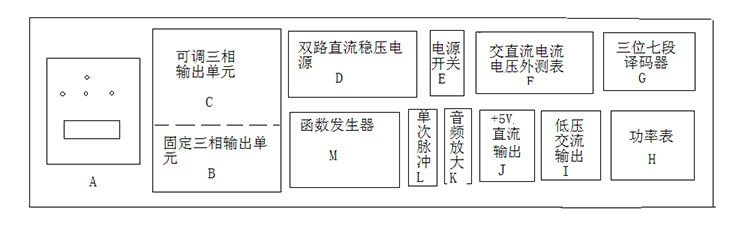

三．電源控制部分操作說明

1.A單元為三相四線電源輸入指示，安全保護，供電控制部分。輸入指示指示燈亮，說明電源已與本實驗臺接通，電源總開關往上拔，三相四線電源既向輸出口及實驗臺內部提供電源，該單元保險管熔斷電流為2A。
2.B單元為固定三相四線電源輸出口，即任二只紅接線柱輸出口輸出380V交流電源，任一只紅接線柱與N接線柱輸出口輸出220V交流電源。綠色O/I開關控制B.C單元電源輸出，開關打至"O"時關斷輸出電源，打至"I"時開通輸出電源。
3.C單元為三相可調電源輸出部分，輸出線電壓由三只交流電壓表指示，調節旋紐位于實驗臺左上背部，順時針調節電壓升高，逆時針調節降低，注意調節旋鈕時要輕。慢。
4.D部分為雙路直流穩壓電源，二路電源互相獨立，每路電壓0-30V連續可調，采用多圈電位器調節，非常方便，準確的調節0-30V之間某一電壓，由數字表指示當前的工作電流電壓值，電壓調節至最高或最低位置時，調節速度要慢，以免使電位器調過了極限而損壞。
5.E單元為電源開關，其控制F.H.J.L.M單元的工作
6.F單元為外測交直流電表，左側為電流表，右側為電壓表，選擇開關往上打時外測交流電流電壓，選擇開關往下打時外測直流電流電壓。電流表測量范圍0-999MA。電壓表測量范圍為0-99.9V。測量時根據電源性質先設定選擇開關，再測量被測電源。
7.G單元為三位七段譯碼器，其+5V工作電源及數據輸入口專用連接線隨機已配備，連接線特點為一端為手槍式疊插頭（使用時，插入小孔順時針壓旋一下，接觸才良好，完成試驗后逆時針旋一下才容易拔出），另一端為香蕉插頭。
8.H單元為220V交流電插座，為常用儀器提供工作用電。插拔儀器插頭時請注意一只手按住插座，另一只手插拔，以保護實驗臺面板和插座。
9.I單元為低壓變流輸出部分，能提供3-24V低壓交流電源，由波段開關選擇輸出值，電流表指示工作電流。
10.J單元為+5V直流穩壓電源，為低功耗數字電路等試驗電路提供固定+5V電源。
11.K單元為音頻功率放大器，輸入音頻電壓不低于2MV，輸出功率不小于1W，音量可調，實驗臺內有喇叭。它用于放大電路擴音，也可作信號尋跡儀器使用。
12.L為單次脈源：正脈沖。負脈沖，俺一次"脈沖按鈕"輸出一個脈沖波。

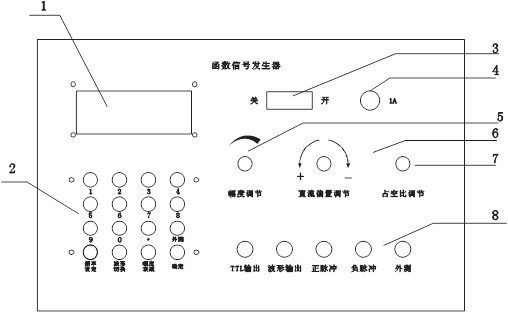

13.DDS函數信號發生器操作說明

1)、液晶顯示屏，用于顯示設置頻率、輸出波形類型、衰減幅度、外測頻率等。
2)、數字鍵盤及功能鍵盤，用于設置輸出頻率的數字輸入、波形選擇、幅度衰減調節、外測信號控制等功能。
3)、電源開關，控制函數信號發生器的工作電源。
4)、函數信號發生器電源保險，過流電流為1A。
5)、幅度調節電位器，用于調節輸出波形幅度，幅度最大可達20V峰峰值。
6)、直流偏置調節，用于調節方波的直流偏置，該電位器是帶開關電位器，調節直流偏置時應拉開后進行調節，如不需要請不要拉開次開關。
7)、占空比調節電位器，用于調節方波的占空比。
操作說明：
1）、打開電源開關，液晶屏顯示如下：

F代表頻率
00001000.0Hz代表輸出頻率為1KHz
WAVE代表波形類型
Sin代表正玄波
-60DB代表波形處于60DB的衰減狀態。
2）、幅度衰減按鈕，用于調節幅度的衰減幅度，在初始狀態處于-60DB的衰減，按一次出現0DB，處于沒有衰減狀態，在按一次為-20DB，在按一次為-40DB，再按一次為-60DB，按照此循環順序進行信號的衰減。
3）、波形切換按鈕，用于切換輸出波形轉換，初始狀態下為"Sin"代表輸出波形為正玄波，按下一次顯示"WAVE:Tri"輸出為三角波，再按一次顯示"WAVE:Rcet"輸出波形為方波。按此循環順序進行波形的切換。
4）、頻率設定：通過數字鍵盤進行設置如設置輸出頻率為100Hz，按照如下操作
在數字鍵盤上按照順序按下一下按鈕"1"、"0"、"0"、"."、"0"。此時輸出頻率即為100Hz。顯示如下圖：

5）、外測按鈕：初始狀態下，或在正常信號輸出狀態下，輕按一次"外測"，液晶屏顯示如下：

COUNTER代表現在函數信號發生器處于外測信號狀態下，F(xiàn)=00000000.0Hz代表外測頻率為0Hz。
再輕按"外測"函數信號發生器有回到初始狀態下，或在正常信號輸出狀態下。
6）、幅度調節電位器，用于調節輸出信號的幅度，按照面板上箭頭進行調節即順時針調節，信號幅度從小往大進行調節。
7）、直流偏置調節，用于調節方波的直流偏置，該電位器是帶開關電位器，調節直流偏置時應拉開后進行調節，如不需要請不要拉開次開關。
8）、占空比調節電位器，用于調節方波的占空比。此調節旋鈕有中間位置，可以分別調節正負半周的信號占空比。
9）、TTL輸出：用于輸出"TTL"信號，信號頻率和設定頻率對應。
10）、波形輸出：用于輸出信號發生器當前狀態下信號的輸出口。
11）、正負脈沖輸出：函數信號發生器處于非外測的狀態下，每按數字鍵"1"一下就會分別對應輸出端口輸出一對正負脈沖信號。
12）、外測信號端口，作為外部信號的輸入口。
14、功率表的使用方法
①儀表由單片機、高精度A/D轉換芯片和LED數字顯示電路構成。
②主要功能：
A、測量功率時，輸入電壓、電流的范圍為：5V～450V，200mA～5A。為保證測量準確，儀表內部分八個量程段，測量時能根據輸入信號的大小自動切換量程。
B、能測量功率因數（cos?值），并能自動判別負載性質（L或C）。
C、可測輸入信號的頻率。測量范圍為1.00～99.00Hz。
③使用方法：
（1）接線：電壓輸入端與被測對象并聯，電流輸入端與被測對象串聯。
（2）開啟電源后，顯示器各位將依次顯示"P"，表明儀表已處于正常狀態，亦即初始狀態。
（3）"功能"鍵用來選擇測試項目。連續按動此鍵，會依次顯示以下項目：
U：電壓； I：電流； P：功率； COS：功率因數及負載性質；
FUC：頻率； SAUE：數據保存； DISP：數據查詢。
使用時，根據需要用"功能"鍵選定一項。對于前五項，選定項目后，按"確認"鍵，只要輸入端接有相應的信號，即顯示相應的測量值。測量單位為：電壓V，電流A，功率W，頻率Hz。
（4）數據保存。此功能只能保存COS和P二項的數據。操作方法如下：
用"功能"和"確認"鍵先后測量P或COS二項數據，待測得的數據穩定后，再按"功能"鍵，選定SAUE，按"確認"鍵。這時會顯示保存數據的序號（共可保存16組數據，序號為0～9，A～F），并保存該組數據。如要查詢?cè)摻M數據，按"功能"鍵，選定DISP，按"確認"鍵，即找到該組存儲的數據。先顯示功率因數值，再按一下"確認"鍵顯示功率值。
注意：P和COS二項的數據是作為一組同時保存的。也可各自單獨保存，但這時是作為二組數據保存的。在查詢時，每組數據中沒測的那項數據為亂碼。
要讓微機采集和保存負載的U、I數據并顯示其波型和相位差別，必須至少保存一組P、COS數據。
15、九孔萬能底板與透明實驗元件盒的使用，實驗部分在九孔萬能底板上進行，九孔萬能底板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上拼插成實驗電路，元件盒盒體透明，直觀性好。實驗時根據實驗電路合理設計布局，盡量做到實驗電路簡潔明了，實驗時元件盒在底板上插撥要用雙手垂直插撥，以免損壞插腳，九孔萬能底板九孔一組的組內與組間的孔的間距是不一樣的，元件盒的插腳間距是以組間的孔距設計的，所以插接時不能錯插。盒體與盒蓋采用較科學的壓卡式結構，維修時用扁平的小螺絲刀撬開蓋子即可維修。實驗完畢元器件要插回儲存板上放置在實驗桌下柜內以備下次再用。
第二章 注意事項
一、使用時，手要干燥、干凈，禁止用鋒利的東西劃刮實驗裝置及配件。
二、做強電實驗時，必須先接好線路圖，認清零線、地線、相線，經老師檢查無誤后方可通電，嚴禁用手或?qū)щ娢镌趶?qiáng)電器件上相碰，違章操作觸電責任自負。實驗完畢，電源總開關和每組各自的三相電流開關都應置于關斷狀態。
三、使用完畢，必須關斷電源總開關（手柄向下拔）。
四、設備雖然有設保護裝置，但在操作過程中不允許短路各輸出端。
五、電動機在工作時，嚴禁用手碰軸前端及后端風葉，做缺相電機實驗時，電機帶電工作不能超過1分鐘。
七、電子電工創新實驗臺上單相電源輸出插座是供學生外接設備用的電源，最大輸出2A。
八、實驗臺三相四線每組輸出總功率最大為500W，電動機只能用我公司提供的特制電機。
九、本實驗裝置機動靈活，學�？筛鶕�(jù)各自情況開展一些自己設計的電路圖進行實訓，調動學生的學習主動性、開發性。但應注意本實驗裝置的局限性。
十、本說明書提供的實訓項目?jī)H供參考，錯誤之處在所難免，希望使用者多批評指正。
