雙面網孔板維修電工技能實訓考核裝置

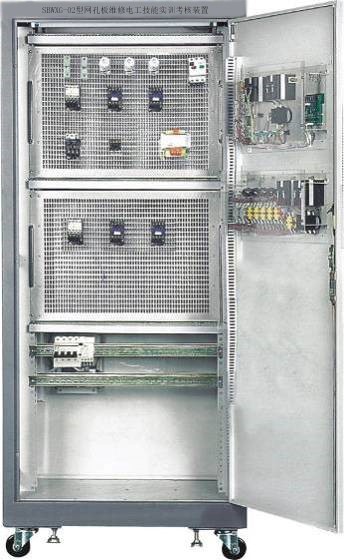

SBWXG-02型雙面網孔板維修電工技能實訓考核裝置

一、概述

維修電工技能實訓考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定" 規范要求而設計的，它是集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，選用可靠的元器件�？梢酝瓿煽颇坑小豆S電氣控制》、《電機拖動》、《儀表照明電路》等科目的操作實訓，并右滿足維修電工的初、中、高級技能實訓考核內容要求。

二、特點

1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，元器件安裝在網孔板上。

2.該柜設有電壓型漏電保護和電流型漏電保護，能確保操作者的人生安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、技術參數

1.輸入電壓：三相四線（或三相五線）380V±10% 50HZ

2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3KVA

四、裝置配置

柜門上裝有主控電源面板和實訓元器件板：

1.主控電源板

（1）一只交流電壓表和電壓指示切換開關及一只交流電流表，它們分別用于監視裝置的電壓和負載的大小。

（2）定時器兼報警記錄儀，用于考核時間的設定。

（3）通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護

2.實訓元器件板

設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3四只，交流電壓表0～450V一只、交流電流表0～5A一只，轉換開關一只。

3.實訓元件安裝板（網孔板及導軌）

兩面柜體的立柱上都分別裝有兩塊網孔和兩個元器標準安裝導軌，實訓元器件可以隨意安裝到網孔板的任何位置，并配有走線槽

控制柜還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

序號	名稱	型號與規格	數 量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	墻壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	行程開關	LX9-222	2
18	行程開關	LX9-001	2
19	倒順開關	K03-15	1
20	日光燈管	Y210RR25/10W	1
21	鎮流器	13W	1
22	日光燈座		2
23	大功率電阻		3
24	二極管		1
25	接線端子排	JF5-2.5/5	5
26	G形導軌		1
27	走線槽		2米
28	螺絲		90
29	螺絲刀		2
30	尖嘴鉗		1
31	剝線鉗		1
32	三相鼠籠異步電動機	380V/Y/△180W	1
