2021年2月10日
SBDL-9CX型電力電子技術應用創新設計綜合實訓裝置
一、 概 述
電力電子技術應用創新設計綜合實訓裝置"創新型模塊化電力電子技術實訓裝置"適用于各職業院校所開設的《電力電子技術》、《半導體變流技術》、《電工與電子技術》、《交直流調速》、《自動控制系統》、《電力拖動和自動控制》等多門課程的實訓教學，同時還適用于初、中、高級電工及電工技師的技能培訓與考核。
二
、電力電子技術應用創新設計綜合實訓設備特點
1、由實訓臺、各種交直流電源、各種測量儀表、電機、導軌、負載、實訓操作區、各種實訓線路板及各種電氣控制元件等組成。采用模塊化設計，實驗模塊采用開放式透明外殼結構（190mm*146mm透明有機注塑盒）。
2、實訓線路板包括功率元件模塊、電氣元件模塊、觸發（驅動）單元電路、檢測單元電路、調節單元電路，采用PCB板工藝，元器件接口均已引至專用插座上，學生可以自主搭接各種電力電子、調速系統線路，可鍛煉學生的接線、調試、故障檢修等方面的技能。
3、可完成電力電子技術典型應用線路、通用的交、直流調速系統的接線、調試與檢修。
三、 電力電子技術應用創新設計綜合實訓裝置技術性能
1、輸入電壓：三相四線（或三相五線）～380V±10%
50Hz
2、工作環境：溫度-5℃～+40℃
相對濕度＜85%（25℃）
海拔＜4000m
3、裝置容量：≤0.8kVA
4、外形尺寸:
1600mm×700mm×1520mm
5、安全保護措施：電源經變壓器隔離，浮地設計，帶漏電保護，符合國家相關安全標準
四
、電力電子技術應用創新設計綜合實訓設備的介紹

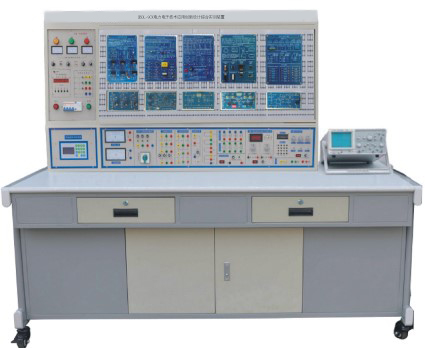

實訓裝置由控制屏、實訓桌以及各個有機透明實訓模塊構成。
（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
1、PE-01交直流電源組件
提供三相交流電源380V//200V，（800W）自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。
（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
（3）直流電源模塊DC220V/1A）
2、PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
3、PE-03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。
4、PE-04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓
5、PE-05
GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件
6、PE-06
三同步變壓器組件
設有由三同步變壓器及一只三刀三擲開關組成。
7、PE-07燈組負載組件
由三只250V/4A燈座組成，實訓時作為電阻性負載使用
8、PE-08電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只
9、PE-9給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示。
10、PE-10交流電參數表組件
提供直有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷，自動切換，精度0.5級，三位半數顯，輸入阻抗10MΩ。
提供真有效值交流數字電流表兩只，測量范圍0～5A，量程自動判斷，自動切換，精度0.5級，三位半數顯。
11、PE-11直流電參表組件
提供直流電壓表一只，測量范圍0～300V。
提供直流數字電流表兩只，測量范圍0～2A。
12、PE-12
B TCA785集成觸發電路
提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
13、PE-13
TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
14、PE-14可調電阻組件
提供90Ω×2/1.3A可調電阻一只，
900Ω×2/0.41A可調電阻一只，作為純阻性負載使用
15、PE-16
直流斬波電路實訓
提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭娐罚�Buck
Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost
-Buck Chopper）等典型實驗。
16、PE-20
雙閉環調速調節器模塊
17、電流檢測，速度變換電路模塊

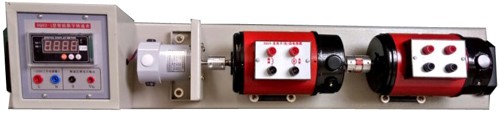

18、DQ03-1固定電機導軌、測速發電機系統及數字轉速表。
19、DQ09直流并勵電動機（（Un=DC220V
， IN=1.1A ， PN=185W
， n=1500RPM ，絕緣等級E
）
20、DQ07-1直流發電機（（Un=DC220V
， IN=1.1A ， PN=240W
， n=1500RPM ，絕緣等級E
）
（三）實訓桌
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。
（四）實訓連接線
根據不同實訓項目的特點，配備不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
五、實訓項目
1.功率器件元件特性實訓
(1)晶閘管SCR特性特性測試
(2)雙向晶閘管BCR特性測試
(3)IGBT特性測試
(4)MOSFET特性測試
(5)GTR特性測試
2.觸發電路實訓
(1)西門子TCA785單相集成觸發電路
(2)西門子TCA787三相集成觸發電路
3.整流電路實訓
不控整流
(1)單相半波不控整流電路
(2)單相全波橋式不控整流
(3)三相橋式全波不控整流
可控整流
(1)單相半波可控整流
(2)單相橋式半控整流
(3)單相橋式全控整流
(4)三相星形連接半波可控整流
(5)三相橋式半控整流電路
(6)三相橋式全控整流
4.交流調壓電路實訓
(1)單相晶閘管交流調壓電路
(2)三相晶閘管交流調壓電路
(3)單相雙向晶閘管交流調壓電路
(4)三相雙向晶閘管交流調壓電路
5.直流電機雙閉環調速電路實訓
(1)直流電機速度單閉環調速電路調試與運行
(2)轉速/電流雙閉環調速電路調試與運行
六、電力電子技術應用創新設計綜合實訓設備配置清單
|
序號 |
編號 |
名
稱 |
數量 |
|
1 |
PE-01 |
交直流電源組件 |
1件 |
|
2 |
PE-02 |
功率二極管組件 |
1張 |
|
3 |
PE-03 |
晶閘管組件 |
1件 |
|
4 |
PE-04 |
雙向晶閘管組件 |
1件 |
|
5 |
PE-05 |
GTR、MOSFET、IGBT組件 |
1件 |
|
6 |
PE-06 |
同步變壓器組件 |
1件 |
|
7 |
PE-07 |
燈組負載組件 |
1件 |
|
8 |
PE-08 |
電抗器、變壓器組件 |
1件 |
|
9 |
PE-9 |
給定及電壓指示組件 |
1件 |
|
10 |
PE-10 |
交流電參數表組件 |
1件 |
|
11 |
PE-11 |
直流電參表組件 |
1件 |
|
12 |
PE-12 |
TC785觸發電路 |
1件 |
|
13 |
PE-13 |
TC787觸發電路組件 |
1件 |
|
14 |
PE-14 |
可調電阻組件 |
1件 |
|
15 |
PE-20 |
雙閉環調速調節器模塊 |
1件 |
|
16 |
PE-16 |
直流斬波電路實訓 |
1件 |
|
17 |
PE-21 |
電流檢測，速度變換電路模塊 |
1件 |
|
18 |
DQ03-1 |
固定電機導軌、測速發電機系統及數字轉速表。 |
1件 |
|
19 |
DQ09 |
直流并勵電動機 |
1件 |
|
20 |
DQ07-1 |
直流發電機 |
1件 |
|
21 |
實訓桌 |
鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料 |
1件 |
|
22 |
連接線 |
配備不同的實訓聯接線，不可以互插，實訓安全。 |
1套 |
|
23 |
指導書 |
精裝實訓指導書 |
1套 |
|
