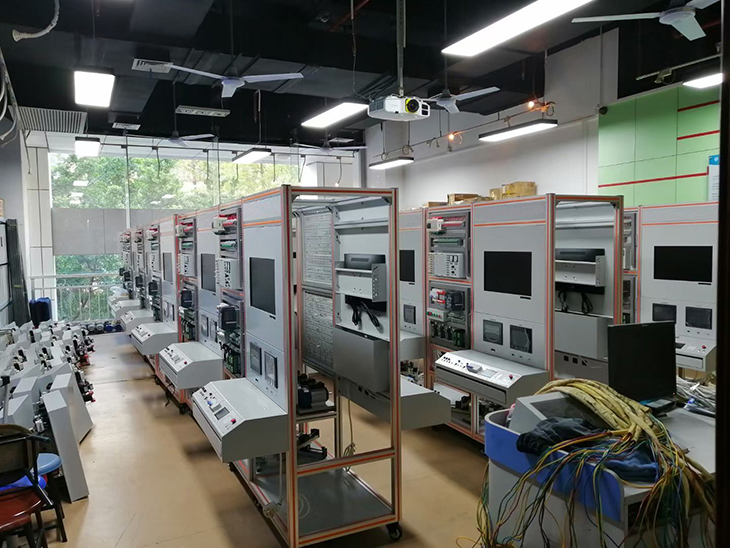

維修電工高級技師考核實訓設備

SB-WDG-01A維修電工高級技師考核實訓設備

1、維修電工高級/技師考核實訓設備簡介：

維修電工高級考核實訓設備（維修電工高級考核實訓設備-機床電氣、PLC與變頻綜合實訓臺）有雙工位實訓，以工業鋁型材作為整體框架，可安裝各類電器元件；主體采用鈑金結構，采用1.2mm冷軋鋼板經過機械加工、焊接、打磨、噴粉熱塑等工藝工序生產，SBDG-01A維修電工高級考核實訓設備（維修電工高級考核實訓設備-機床電氣考核、PLC與交直流調速綜合實訓臺）由實訓臺架及控制模塊組成；

2、結構設計

▲實訓臺架左側設有上下兩層掛箱，可以放置機床考核模塊和直流調速模塊，臺架中間上部設有電腦顯示器，智能考核答題器、觸摸屏。中間中部設有電源控制屏，上平面用于放置實訓指導書，工具等，斜面裝有智能電源控制系統，公用按鈕和指示燈等，鍵盤、鼠標抽屜設置于控制屏底部，中間最下部設有電腦主機托板，配有網孔板網孔板，裝有實訓所需的各種電氣元器件、PLC主機、變頻器主機、線槽、接線端子等，公共按鈕和指示燈引線均引至到接線端子上，方便學生的接線和操作。實訓臺架左下部設有兩層托板用于放置實訓電機和步進電機控制模型。

3、技術參數指標：

工作電源：AC380V±5%，50Hz；

三相五線主回路電源：AC380V±5%，50Hz；

控制回路電源：AC36V±5%，50Hz；

安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；

額定功率：1.5KW；

實訓臺架尺寸：1890*1210*1800mm（長×寬×高）

4、配置說明

SBWDG-01A維修電工高級考核實訓設備主要包含如下功能器件：電源控制（含主控電源及其保護器件等）、可編程控制器、變頻器、交流接觸器、按鈕、指示燈、時間繼電器、熱繼電器、行程開關、中間繼電器、三相異步電機等。

▲單面（設備為雙面設計）實訓板主要控制器和負載：配置1臺型號為FX3U-48MR三菱牌PLC，輸入24點，輸出24點，輸出類型為繼電器型，并配置RS232或USB傳輸編程電纜可以與計算機通；配置1套型號為FR-E740-0.75K三菱牌0.75KW變頻器1臺，配置180W三相異步電動2臺，180W雙速電機1臺，直流電機1臺，配置1臺型號為GS2107-WTBD三菱牌7寸彩色觸摸屏1臺，T68型臥式鏜床電氣控制線路考核模塊1塊，X62W銑床電氣控制線路考核模塊1塊，步進電機控制的十字滑臺1套，晶閘管直流調速系統模塊一套，PLC模擬控制模塊一套。

▲4.1智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

▲智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

▲手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

▲PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

▲后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間�、�、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

4.2、PLC模擬控制模塊

包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。

4.3、智能考核答題器

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。

所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

序號	名稱	規格	品牌	單位	數量
1	電氣實訓臺	SB-WDG-01A	定制	套	1
2	變頻器主機	FR-E740-0.75K 0.75KW	三菱	臺	2
3	PLC主機	FX3U-48MR輸入24點，輸出24點，繼電器型	三菱	個	2
4	觸摸屏	GS2107-WTBD 7寸彩色觸摸屏	三菱	個	2
5	三相斷路器	DZ47LE-32 3P+N 16A	正泰	個	2
6	單相斷路器	DZ47LE-32 1P+N 16A	正泰	個	2
7	交流接觸器	CJX2-1210 AC36V	正泰	個	12
8	輔助觸頭	F4-22	正泰	個	12
9	中間繼電器	JZ7-44 AC36V	正泰	個	6
10	時間繼電器	JSZ3A-B（通電延時0.1s-6m)/AC36V	正泰	個	4
11	時間繼電器	JSZ3F（斷電延時5-60s) AC36V	正泰	個	4
12	時間繼電器座	PF083-A /8T圓孔	正泰	個	8
13	指示燈	ND16-22DS/2 AC/DC36V 紅色	正泰	個	12
14	指示燈	ND16-22DS/2 AC/DC36V 綠色	正泰	個	12
15	指示燈	ND16-22DS/2 AC/DC36V 黃色	正泰	個	12
16	指示燈	ND16-22DS/4 AC220V 紅色	正泰	個	2
17	按鈕	LAY39-11BN/3	正泰	個	14
18	按鈕	LAY39-11BN/4	正泰	個	8
19	帶鎖按鈕	LAY39-11BNZS/4	正泰	個	6
20	帶鎖按鈕	LAY39-11BNZS/3	正泰	個	6
21	蘑菇頭式按鈕開關	LAY39-11ZS/Φ22(自鎖旋放)蘑菇頭直徑Φ40/紅	正泰	個	2
22	開關電源	24V/6.5A	華諾電子	個	2
23	行程開關	YBLX-K1/211	正泰	個	12
24	可調管式線饒電阻	RX20-50W150Ω（帶安裝架）	國標	個	6
25	變壓器	NDK(BK)-150VA	正泰	個	2
26	熔斷器座	RT28N-32 32A熔斷器座	正泰	個	20
27	短柄旋鈕	LAY39-11X/2	正泰	個	4
28	整流橋	KBPC5010 50A/10W	國標	個	2
29	三相異步電動機	180W/380V 6頭	恒欣電機	個	4
30	雙速電機	180W/380V 6頭	恒欣電機	個	2
31	熱繼電器	NR4-63	正泰	個	6
32	安裝導軌	357.51.1mm	國標	條	8
33	電源插座	86型 223 10A*250V	正泰	個	4
34	鈕子開關	MTS-203	國標	個	8
35	環保柄十字螺絲批	5*125mm	鷹之印	把	2
36	環保柄一字螺絲批	5*125mm	鷹之印	把	2
37	環保柄一字螺絲批	3*75MM	鷹之印	把	2
38	環保柄十字螺絲批	3*75MM	鷹之印	把	2
39	日式自動剝線鉗	B型0.5-3.2	鷹之印	把	2
40	壓接鉗	0.5、0.75、1.0、1.5、2.5、4.0、6.0mm2	鷹之印	把	2
41	不銹鋼剪刀	6寸	鷹之印	把	2
42	萬用表（數字型）	交流電壓測量、交流電流測量、自動關機、電容測量、通斷蜂鳴、背光顯示、三極管測量、二極管測量、電阻測量、直流電壓測量、直流電流測量、溫度測量等功能。	優利德UT89X	個	2
43	高級直咀電工刀	紅木直刀	鷹之印	把	2
44	可視化編程工控主機設備	啟天M425 i5-9500 8G 1TB 可視顯示17寸，具有RS232等通訊接口與PLC設備連接，支持GxWorks2編程調試軟件和GTWORKS3編程設計軟件的運行環境，以及支持該軟件與PLC設備的編程調試。	聯想	臺	2
45	T68型臥式鏜床排故模塊	T68型臥式鏜床電氣控制線路故障檢查、分析及排除	定制	套	2
46	X62W銑床排故模塊	X62W銑床電氣控制線路故障檢查、分析及排除	定制	套	2
47	PLC模擬控制模塊		定制	套	2
48	晶閘管直流調速模塊	直流調速系統的安裝與調試	定制	套	2
49	步進電動機模塊	1.PLC控制步進電機回原點定位控制 2.PLC控制兩臺步進電動機實現位置控制（傳感器） 3.PLC控制單臺步進電動機實現位置控制 4.PLC控制兩臺步進電動機實現位置控制（同時驅動）	定制	套	2
50	智能考核系統	實現智能考核、故障設置及評分	定制	套	2
51	M7130型平面磨床排故模塊	M7130型平面磨床電氣控制線路故障檢查、分析及排除	定制(中級)	套	2
52	Z35搖臂鉆床排故模塊	Z35搖臂鉆床故障檢查、分析及排除	定制(中級)	套	2
53	C6150車床排故模塊	C6150車床電氣控制線路故障檢查、分析及排除	定制(中級)	套	2
