SBWDG-02F電工綜合實訓考核設備
一、概述
電工綜合實訓考核設備,電力拖動安裝平臺,維修電工綜合實訓考核平臺由鋼板制作的電工考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

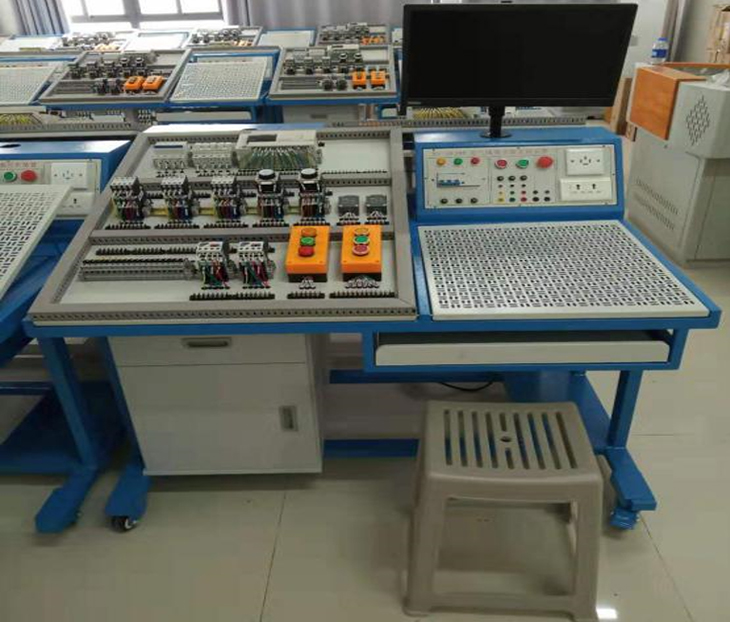

參考圖片具體根據配置
二、▲電工綜合實訓考核設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、電工綜合實訓考核設備結構功能
▲設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、電工綜合實訓考核設備可完成的典型實訓項目舉例
1.電動機點動與連續轉動電路連接實訓；
2.按鈕聯鎖的電動機正、反轉電路連接實訓；
3.接觸器聯鎖的電動機正、反轉電路連接實訓；
4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5.兩地控制的電動機控制電路的安裝；
6.電動機定子繞組串聯電阻啟動控制電路連接實訓；
7.按鈕切換的Y－△啟動控制電路的連接實訓；
8.電動機半波整流能耗制動控制電路連接實訓；
9.電動機全波整流能耗制動控制電路連接實訓；
10.電動機反接制動控制電路連接實訓；
11.電動機順序啟動控制電路連接實訓；
12.電動機定時運轉控制電路連接實訓；
13.PLC控制的三相異步電動機正反轉控制
14.PLC控制的三相異步電動機Y-△啟動控制
15.PLC控制的三相異步電動機降壓啟動控制
16.PLC控制的三相異步電動機能耗制動控制
17.變頻器功能參數設置與操作
18.變頻器報警與保護功能
19.多段速度選擇變頻調速
20.外部端子點動控制
21.控制電機正反轉運動控制
22.控制電機運行時間操作
23.瞬間停電變頻器參數設定
24.外部電壓變頻調速
25.外部電流變頻調速
26.三相異步電動機的變頻開環調速
27.PLC控制變頻器調速
五、電工綜合實訓考核設備的配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
電工實訓考核設備 |
臺 |
1 |
外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：鋼結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
|
2 |
電氣元件 |
套 |
1 |
配套 |
|
3 |
實訓電機 |
臺 |
1 |
三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
|
臺 |
1 |
三相異步電動機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y |
||
|
4 |
實訓用線 |
套 |
1 |
|
|
5 |
常用工具 |
套 |
1 |
一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表 |
|
6 |
網孔板 |
塊 |
1 |
斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
|
8 |
工具箱 |
個 |
1 |
配套 |
|
9 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
10 |
無線智能考核系統 |
套 |
1 |
附件 |
六附件：無線智能考核系統
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
七、電工實訓考核平臺電氣安裝板電氣
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1. |
空氣開關 |
DZ47-60 C16 4P |
只 |
1 |
|
2. |
熔斷器座 |
RT18-32 3P |
個 |
1 |
|
3. |
熔斷器座 |
RT18-32 2P |
個 |
1 |
|
4. |
PLC主機 |
FX3U-48MR |
臺 |
1 |
|
5. |
PLC下載線 |
USB-SC09 |
條 |
1 |
|
6. |
變頻器 |
FR-E740 0.75KW |
臺 |
1 |
|
7. |
交流接觸器 |
CJX2-0910 AC220V |
個 |
5 |
|
8. |
輔助觸頭 |
F4-22 |
個 |
3 |
|
9. |
空氣延時觸頭 |
F5-T2 |
個 |
2 |
|
10. |
行程開關 |
YBLX-19/001 |
個 |
2 |
|
11. |
熱過載繼電器 |
NR2-25 0.63-1A |
個 |
2 |
|
12. |
按鈕盒 |
BX3-22 |
個 |
2 |
|
13. |
按鈕開關 |
LA38-11BN 22mm 黃 |
個 |
1 |
|
14. |
按鈕開關 |
LA38-11BN 22mm 綠 |
個 |
1 |
|
15. |
按鈕開關 |
LA38-11BN 22mm 紅 |
個 |
1 |
|
16. |
電源指示燈 |
AD16-22DS 220V 22mm 黃 |
個 |
1 |
|
17. |
電源指示燈 |
AD16-22DS 220V 22mm 綠 |
個 |
1 |
|
18. |
電源指示燈 |
AD16-22DS 220V 22mm 紅 |
個 |
1 |
|
19. |
接插兩用接線端子 |
18位 |
套 |
1 |
|
20. |
通用導軌 |
|
米 |
1.5 |
|
21. |
接地端子 |
|
條 |
1 |
|
22. |
線槽 |
30×30mm |
米 |
4.5 |
