2025年4月23日

智能樓宇報警控制實訓設備,智能樓宇通用實訓臺

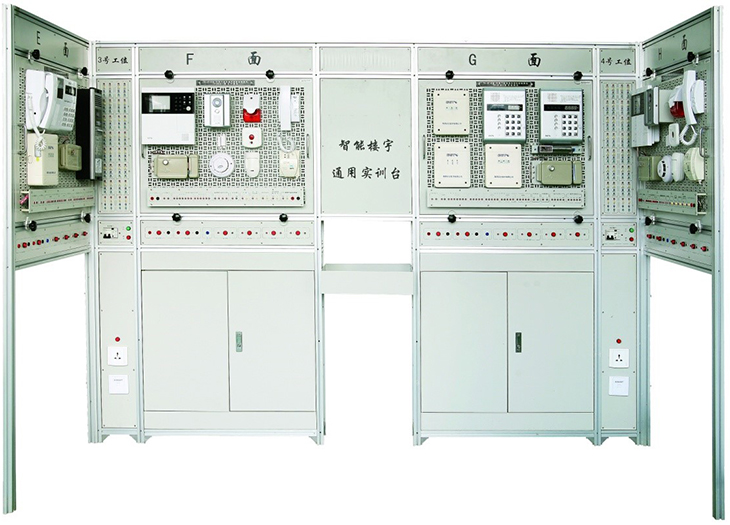

SBLYC-1A智能樓宇報警控制實訓設備（工位型）

一、產品概述

"智能樓宇報警控制實訓設備，智能樓宇通用實訓臺架"采用"工"字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。

1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。

2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。

3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。

4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。

5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。

二、技術規格

1.外形尺寸：2440mm×1730mm×1798mm（長×寬×高）

2.網孔板尺寸：748mm×598mm

3.總體電源輸入：AC220V，第三方式接地

4.直接電源輸出：單相三芯暗插座，AC220V

5.受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕

6.受控保護方式：16A單相漏電保護開關、直流開關電源

7.受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V

8.直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）

9.總線連接接口：2#安全型插拔接口，0.25mm2，最大容量8位

10.計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）

2、對講門禁及室內安防系統

1) 住戶模塊

2) 大樓模塊

3)小區模塊

1、主體功能要求

結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。

本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成

2、配置要求

(1) 住戶模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	門前鈴	放置于住戶入口，呼叫，可視，對講	1	個
4	室內分機	免提型，免擾設置，手動監視或自動顯示住戶門口或大樓門口來訪者圖像，接收室外主機、小區門口機和管理中心機呼叫、對講和開鎖，5防區安防（布/撤），報警，呼叫管理中心且信息互聯	1	臺
5	電控鎖	JG-5A	1	個
6	門磁開關	SD-8523_SELCO	1	對
7	被動紅外空間探測器	DS940T-CHI_BOSCH	1	個
8	煙感探測器	LH-94II	1	個
9	燃氣探測器	LH-88II	1	個
10	緊急求助按鈕	H0-01B	1	個
11	警鈴	JL3-24V_10100.53（cm)	1	個
12	安全插拔線	200mm,600mm,1000mm	1	批

(2) 大樓模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	室外主機	放置于大樓入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，ID/ IC卡開門、巡更，脅迫開門，鎖控時間設置，防拆	1	臺
4	層間分配器	分配一個大樓里的住戶，2分支，可連接2個住戶	1	個
5	聯網器	GST-DJ6327B	1	個
6	電磁鎖控制器	YL-LY01	1	個
7	開門按鈕	朗能	1	個
8	電磁鎖	60kg	1	個
9	防拆模擬（開關）	NO	1	個
10	安全插拔線	20mm,60mm,100mm	1	批
11	ID卡	ID	4	張
12	安全插拔線	20mm,60mm,100mm	1	批

(3) 小區模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	小區門口機	放置于小區入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，脅迫開門，防拆	1	臺
4	聯網器	通過CAN總線連成小區區域/中心網絡	1	個
5	管理中心機	與小區門口機、室外主機和室內分機對講，進行小區門口機和室外主機開鎖，自動/手動監視小區門口機和室外主機圖像，接收小區門口機、室外主機和室內分機的報警信息并存儲，聲光提示，開門和巡更等信息存儲和查詢，密碼管理	1	臺
6	電磁鎖控制器	YL-LY01	1	個
7	開門按鈕	朗能	1	個
8	電磁鎖	60kg	1	個
9	防拆模擬（開關）	NO	1	個
10	通訊轉換模塊	K7110	1	個
11	對講門禁及室內安防系統管理軟件	GST-DJ6000	1	套
12	安全插拔線	200mm,600mm,1000mm	1	批

3、實訓項目要求

(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統

(2)室內安防系統布/撤防的設計、接線、調試和演習

(3)住戶系統的設計、接線、調試和演習

(4)住戶與大樓系統的設計、接線、調試和演習

(5)住戶、大樓與小區系統的設計、接線、調試和演習

(6)對講門禁及室內安防系統管理軟件的操作及管理

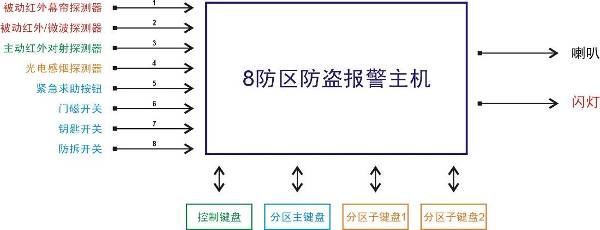

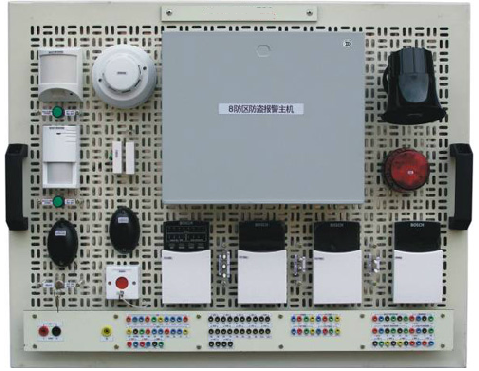

3、防盜報警模塊（BOSCH）

1、主體功能

結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

設備主體配置

序號	名稱	功能特性規格參數 牌子	數量	單位
1	8防區主機	8個可編程用戶碼、8個可變用戶碼；8個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布/撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 /下載；電池電能測試；進/出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查	1	臺
2	控制鍵盤	用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態	1	臺
3	分區主鍵盤	除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域	1	臺
4	分區子鍵盤	對自身所在分區區域單獨進行操作	2	臺
5	被動紅外幕簾探測器	DS920I_BOSCH	1	個
6	被動紅外微波探測器	DS835IT_BOSCH	1	個
7	主動紅外對射探測器	DS422I-CHI_BOSCH	1
8	光電感煙探測器	LH-94II	1	個
9	門磁開關	與透明有機玻璃模板結合組成模型	1
10	緊急求助開關	配備復位鑰匙各1把 HO-01B	1	個
11	鑰匙開關	配備復位鑰匙各1把 Φ12	1
12	喇叭	ESE-626	1	個
13	閃燈	HC-05	1	個

3、實踐項目

1)各類常用器件的認識、對比、接線和調試

2)防盜報警系統的設計、布線、編程、操作和演習

3)控制鍵盤編程和操作

4)分區鍵盤編程、分區和操作

5)手/自動周界和正常布/撤防

6)手/自動日/夜間布/撤防

7)防區手/自動旁路和鎖定

8)各類防區功能和輸出特性演習

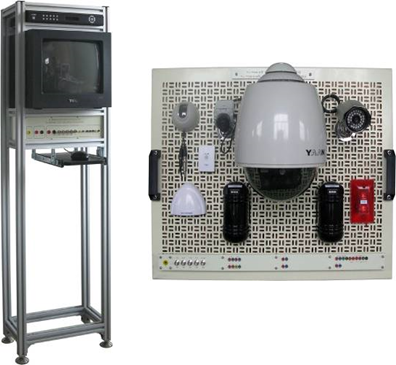

4、半數字閉路電視監控及周邊防范模塊

1、總體功能要求

結合當前閉路電視監控及周邊防范系統的根本技術要點，采用市場主流優質監控設備，實現音視頻的監視、傳輸、控制、捕捉、視頻偵測捕捉、和周邊防范聯動報警功能，模塊穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

序號	名稱	功能特性規格參數 牌子	數量	單位
1	設備支架	460mm×478mm×1505mm	1	臺
2	標準網孔板	750mm×600mm×35mm	1	塊
3	安全插拔孔面板	200mm,600mm,1000mm	2	塊
4	彩色監視器	14″彩色顯像管；500線清晰度；2路BNC視頻輸入；2路BNC視頻輸出；2路BNC音頻輸入； 2路BNC音頻輸出	1	臺
5	硬盤錄像機	1) 采用嵌入式LINUX操作系統，系統運行穩定，采用通過的視頻壓縮和音頻壓縮技術實現了高畫質，低碼率，特有的單幀播放功能，可重現細節回放，利于實現細節分析。本設備功能強大，可實現以下功能： ü 4路BNC音/視頻輸入 ü 2路BNC視頻輸出 ü 1路左右聲道BNC音頻輸出 ü 麥克風/耳機/音頻輸出接口 ü RS232接口 ü VGA接口 ü 鼠標操作 ü 實時監控 ü 手動/自動錄像 ü 錄像查詢及回放（支持多種回放模式） ü 錄像備份 ü 云臺、鏡頭控制 ü 視頻檢測及聯動控制 ü 外部報警與報警聯動錄像遠程網絡操作功能	1	臺
6	硬盤	80G	1	個
7	球型云臺	7寸；水平0~360°（連續旋轉）、垂直0~90°；水平0.1~15°/s、垂直0.1~15°/s；485通訊方式；80個預置位；1條自動掃描，1條自動巡航（10個巡航點）；1個守望位；與機芯自動進行通信控制	1	臺
8	一體機芯	1/4"Sony super HAD CCD，480線、彩色0.1LUX，自動聚焦, 內置23倍光學/10倍電子放大，鏡頭（3.25-88mm）	1	臺
9	槍型攝像機	1/3″SONY彩色CCD，420電視線	1	臺
10	自動光圈鏡頭	2.8mm	1	個
11	紅外攝像機	1/3″SONY彩色CCD，420電視線	1	臺
12	攝像機支架	05	2	個
13	半球攝像機	1/3″SONY彩色CCD，420電視線	1	臺
14	拾音器	SG-901	1	個
15	主動紅外對射探測器	DS422I-CHI_BOSCH	1	對
16	被動紅外幕簾探測器	DS940T-CHI_BOSCH	1	個
17	聲光警號	HC-102	1	個
18	交換機	TP-LINK 5口	1	臺
19	網絡視頻監控管理軟件	實現遠程監控	1	套
20	安全插拔線	200mm,600mm,1000mm	1	批
