SBPLC-04APLC綜合實訓系統

1、產品概述

PLC綜合實訓裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

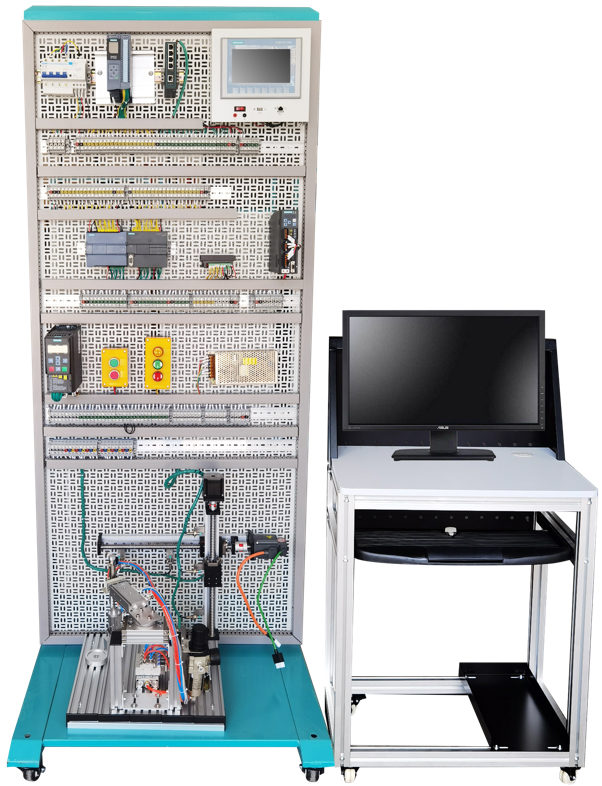

參考圖（以實物圖為準）

2、PLC綜合實訓裝置主要設備構成

（1）西門子S7-1200可編程控制器(1214C）

1）CPU∶數字量輸入

14 路; 數字量輸出 10 路;模擬量輸入 2 路;高速計數6 路;脈沖輸出4 路; 脈沖捕捉輸入 14 路;通信端口 1 個，支持PROFINET 通信;供電

2）電壓 20.4-28.8VDC

（4）數據可視化單元（KTP700）

西門子觸摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm; 串口、 MPI、PROFINET、USB;2556色;LED;背光;

（5）伺服控制系統（西門子V90）

1) 交流伺服電機：高動態性能；低慣量；帶滑鍵；無抱閘；主題尺寸60*63*123mm ；軸徑14mm；軸高 30SH；額定功率 0.2kW; 馬力0.54HP ；額定扭矩

1.27Nm ；額定速度3000rpm; 最大扭矩3.82Nm ；最大速度3000rpm ；額定電流2.6A；最大電流 7.8A；扭矩常數 0.49Nm/A；慣量 0.351；IP65；推薦負載慣量于電機慣量比最大 30 倍，增量編碼器TTL2500ppr；安裝 IBM5。

2）交流伺服驅動器∶ 最大電機功率 0.2KW;額定輸出電流 2.6A;最大輸出電流 7.8A;電源電壓 1/3 AC 200-240 （- 15%/+10%）; 電源頻率 50Hz/60Hd （ - 10%/+10% ） ; 電源容量 1.2KVA（1AC），1.1KVA （ 3AC ）; 自冷卻; 外形FSB;數字量，4 個輸入（NPN/PNP），2 個輸出（ NPN/PNP ） ; 通訊，3）電源電纜∶ 1m

4）編碼器電纜∶1m; 用于增量編碼器TTL2500ppr

（6）多軸運動控制系統

1）一體式變頻器（G120C）∶ 額定功率 0.37KW;電壓/ 頻率AC220V;輸入/輸出信號4DI/2DO;通訊;RS485，最大100Mbits （全雙工）; 輸出電流 1.7A;6 路數字量輸入;2 路數字量輸出;1 路模擬量輸入;1 路模擬量輸出;集成控制面板∶

2）2 軸直線運動控制系統∶（結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*100mm；

2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；

滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高（形成+360）*300*150㎜；

3）電氣控制系統∶ 開放式工業機架結構，含成套器件;面板采用網孔板形式，4 只萬向輪（2 只帶剎車）�？蓪� PLC、電源、變頻器、觸摸屏等安放在該平臺上，配有空氣開關、接線端子、電纜線、輔料，接地可靠，設有漏電等保護裝置，安全性符合相關的國標標準，保護學生在實訓過程中的安全性。采用工業規范制作，所有接線有標號，便于實訓和日常維護。

序號	名稱	型號	數量	備注
1	網孔架	H2000W800D800	1
2	PLC主機	1214C	1
3	觸摸屏	KTP700	1
4	伺服驅動器	V90	1
5	伺服電機	V90	1
6	變頻器	G120C	1
7	2 軸直線運動控制系統		1
8	電腦桌		1
