SBJX-JXTS機械裝調技術綜合實訓裝置
一、產品概述
機械裝調技術綜合實訓裝置,本裝置依據相關國家職業標準及行業標準，結合各職業學校、技工院校"數控技術及其應用"、"機械制造技術"、"機電設備安裝與維修"、"機械裝配"、"機械設備裝配與自動控制"等專業的培養目標而研制。主要培養學生識讀與繪制裝配圖和零件圖、鉗工基本操作、零部件和機構裝配工藝與調整、裝配質量檢驗等技能。提高學生在機械制造企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、產品特點
1.適用面廣 基于機械裝調技術中的鉗工基本操作、裝配、測量及調整、質量檢驗的工作過程進行設計，可滿足實訓教學、工程訓練及職業技能競賽的需要。
2.模塊化設計 由多種機械工作臺組成，可獨立模塊訓練，也可綜合訓練。如：二維工作臺、多級變速箱，間歇回轉工作臺、沖床機構等；所用鋁材經氧化處理，硬度HB90，屈服強度245, 所用齒輪表面經發黑處理，其它45#經電渡處理。
3.綜合性強 培養學生的機械識圖、常用工具和量具的選擇及使用、機械零部件和機構工藝與調整、裝配質量檢驗等綜合能力。
三、技術性能
1.輸入電源：單相三線 AC220V±10% 50Hz；
2.交流減速電機1臺：額定功率 90W，減速比 1:25；
3.外形尺寸（實訓臺）：1800mm×700mm×820mm；
4.設備重量：≥600kg
5.安全保護：具有漏電流保護，安全符合國家標準。
四、系統組成與功能

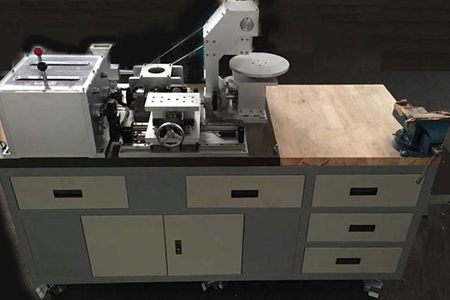

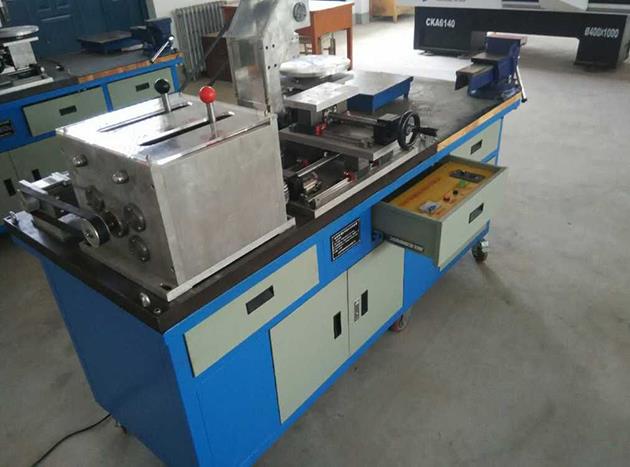

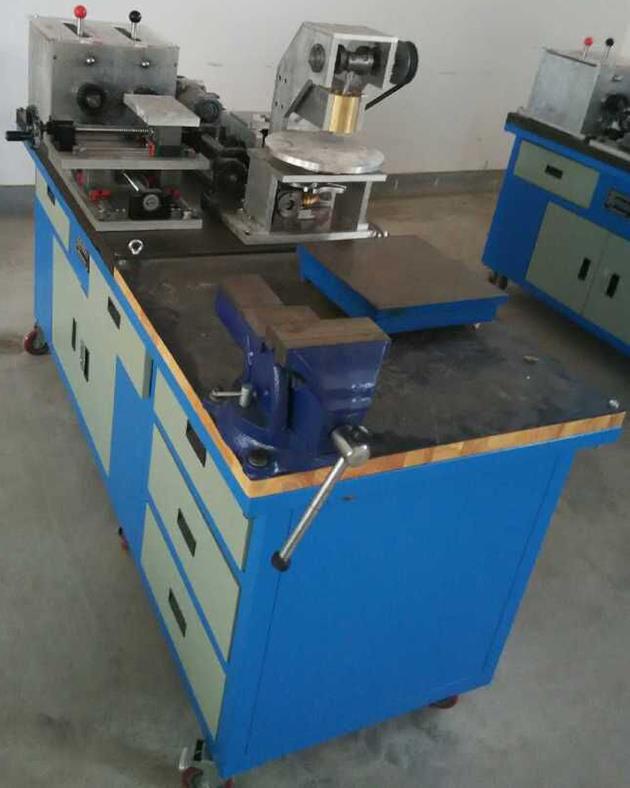

機械裝調技術綜合實訓裝置主要由實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維工作臺、間歇回轉工作臺、沖床機構等）、鉗工常用工具、量具等部分組成。
1.#實訓臺：采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成，用于鉗工加工和裝配各種機械零部件；機械裝調區域采用鑄件操作臺面，學生可在上面安裝和調整各種機械機構。
2.#機械傳動機構：主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。
3.#多級變速箱：箱體材料用加硬鋁合金板代替，并經氧化處理，硬度HB90，屈服強度245, 齒輪、花鍵軸、間隔套端蓋、手動換檔機構等材料用45#鋼制作，表面經發黑，電鍍處理。具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成，可完成多級變速箱的裝配工藝實訓。
4.#二維工作臺：主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層，下層由多級變速箱經齒輪傳動控制，實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能，上層可手動控制；能完成直線導軌、滾珠絲桿、二維工作臺的裝配工藝及精度檢測實訓。
5.#減速器：主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成？赏瓿蓽p速器的裝配工藝實訓。
6.#間歇回轉工作臺：主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。
7.#沖床機構：主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬？赏瓿蓻_床機構的裝配工藝實訓。
8.#動力源：配置交流減速電機、調速器、電源控制箱等，為機械系統提供動力源。電源控制箱帶有調速電機電源接口，行程開關接口。
9. #裝調工具：主要有套裝工具（34件）、臺虎鉗、劃線平板、拉馬、紫銅棒、沖擊套筒、截鏈器、沖擊扳手。套裝工具由工具箱、內六角扳手、呆扳手、活動扳手、銼刀、絲錐、鉸杠、劃規、樣沖、錘子、板牙、板牙架、螺絲刀、鋸弓、尖嘴鉗、老虎鉗等組成。
10. #常用量具：主要由游標卡尺、萬能游標量角器、寬度角尺、百分表、千分尺、塞尺、水平儀等組成；通過使用量具進行測量，使學生掌握常用量具的使用方法，掌握機械裝配的檢測方法等。
五、基本配置
|
1.裝置基本配置、機械裝調技術綜合實訓裝置配置表
|
|
序號
|
名稱
|
型號及規格
|
數量
|
備注
|
|
1
|
實訓臺
|
實訓臺外形尺寸：1800mm×700mm×820mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶4個抽屜；
鑄鐵平板：1100mm×700mm×40mm；
實木桌板：700mm×700mm×40mm。
|
1臺
|
|
|
2
|
#電源控制箱
|
設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、調速器等。
|
1臺
|
|
|
3
|
#交流減速電機
|
功率：90W；減速比：1:25。
|
1臺
|
|
|
4
|
#調速器
|
適用電機：6～90W；
調速范圍：90～1400r/min。
|
1個
|
|
|
5
|
#帶傳動機構
|
主要配置有：同步帶2根、同步帶輪4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。
|
1套
|
|
|
6
|
#鏈傳動機構
|
主要配置有：單排鏈1個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。
|
1套
|
|
|
7
|
#齒輪傳動機構
|
主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。
|
1套
|
|
|
8
|
#多級變速箱
|
主要配置有：箱體（頂部為有機玻璃、可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。
|
1套
|
|
|
9
|
#二維工作臺
|
主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（日本THK品牌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為24mm的鋼板）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。
|
1套
|
|
|
10
|
#減速器
|
主要配置有：直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2LS深溝球軸承4個）、支架、軸、端蓋、鍵等。
|
1套
|
|
|
11
|
#間歇回轉工作臺
|
主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力球軸承1個、30203圓錐滾子軸承1個、7002AC角接觸軸承8個）、支座、端蓋等。
|
1套
|
|
|
12
|
#沖床機構
|
主要配置有：曲軸、連桿、滑塊、支架、鍵、軸、軸承（7002AC角接觸軸承2個）等。
|
1套
|
|
|
13
|
|
#備用螺絲若干、銅皮若干、調節手柄1個、防銹油2罐
|
1套
|
|
2.工具、量具配置
|
序號
|
名稱
|
型號及規格
|
數量
|
備注
|
|
1
|
內六角扳手
|
9件套六角扳手
|
1套
|
套裝工具
|
|
2
|
呆扳手
|
10、12、14、17各1把
|
4把
|
套裝工具
|
|
3
|
活動扳手
|
8〞
|
1把
|
套裝工具
|
|
4
|
整形銼
|
|
6把
|
套裝工具
|
|
5
|
銼刀
|
平銼、半圓銼、三角銼、圓銼各1個
|
4個
|
套裝工具
|
|
6
|
板牙架、板牙
|
M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1個
|
1套
|
套裝工具
|
|
7
|
絞杠、絲錐
|
M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1個
|
1套
|
套裝工具
|
|
8
|
劃線工具
|
劃規（6〞、150mm）1個、劃針1個
|
1套
|
套裝工具
|
|
9
|
樣沖
|
|
1個
|
套裝工具
|
|
10
|
錘子
|
木柄圓頭錘、木柄鉗工錘各1把
|
2把
|
套裝工具
|
|
11
|
螺絲刀套裝
|
一字、十字大小各1個
|
4把
|
套裝工具
|
|
12
|
鋸弓
|
可調式結構
|
1把
|
套裝工具
|
|
13
|
尖嘴鉗
|
|
1把
|
套裝工具
|
|
14
|
鋼絲鉗
|
180mm
|
1把
|
套裝工具
|
|
15
|
三角套筒扳手
|
8mm、9mm、10mm
|
1把
|
套裝工具
|
|
16
|
鋼絲刷
|
|
1把
|
套裝工具
|
|
17
|
鐵皮剪
|
|
1把
|
套裝工具
|
|
18
|
角尺
|
|
1把
|
套裝工具
|
|
19
|
直尺
|
|
1把
|
套裝工具
|
|
20
|
吹塑工具箱
|
|
1個
|
套裝工具
|
|
21
|
臺虎鉗
|
150
|
1個
|
|
|
22
|
劃線平板
|
300×300
|
1塊
|
|
|
23
|
銅棒
|
|
1根
|
|
|
24
|
外卡簧鉗
|
|
1把
|
|
|
25
|
拉馬
|
|
1個
|
|
|
26
|
套筒
|
|
1套
|
|
|
27
|
截鏈器
|
|
1把
|
|
|
28
|
刮刀
|
|
1把
|
|
|
29
|
游標卡尺
|
測量范圍：0～150mm，分度值：0.02mm
|
1把
|
|
|
30
|
百分表
|
測量范圍：0～10mm,帶磁性表座
|
1個
|
|
|
31
|
千分尺
|
測量范圍：0～25mm
|
1把
|
|
|
32
|
游標萬能角度尺
|
測量范圍：0～320º
|
1把
|
|
|
33
|
塞尺
|
測量范圍：0.02～1.00mm
|
1把
|
|
|
34
|
條式水平儀
|
規格：ST150讀數值：0.02mm/m
|
1個
|
|
六、實訓項目
#項目一：鉗工基本操作技能實訓
任務一 劃線技能訓練
任務二 銼削技能訓練
任務三 鋸削技能訓練
任務三 鉆削技能訓練
任務四 攻、套螺紋技能訓練
任務五 刮削技能訓練
#項目二：變速箱的裝配與調整
根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪、箱體等的裝配與調整。
#項目三：減速器的裝配與調整
根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。
#項目四：沖床機構的裝配與調整
根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。
#項目五：間歇回轉工作臺的裝配與調整
根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。
#項目六、二維工作臺的裝配與調整
根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。
#項目七、機械傳動的安裝與調整
任務一 帶傳動機構的裝配與調整
任務二 鏈傳動機構的裝配與調整
任務三 齒輪傳動機構的裝配與調整
#項目八、機械系統運行與調整
根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能
|
