直流調速（調壓）實訓控制柜

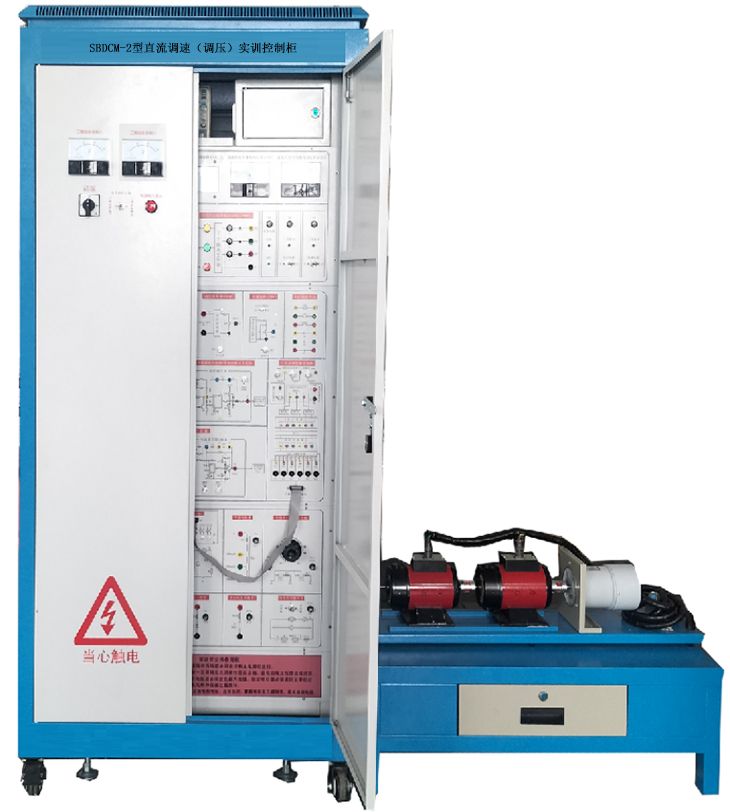

SBDCM-2型直流調速（調壓）實訓控制柜

一、實訓控制柜概述

直流調速（調壓）實訓控制柜用于職業院校技師和高級電工培訓及技能考核，也可作為"電力電子技術"、"電機拖動"及"直流電機調速"等課程的實訓教學設備。系統采用晶閘管和直流機組，貼近工業現場，可以完成帶電流截止負反饋電壓單閉環、電壓單閉環和電壓、電流雙閉環調速實驗，通過設置故障的方式，也可以完成自動化方面的實訓考核。直流調速（調壓）實訓控制柜主體采用柜體式結構，主電路采用可控硅20A/800V三相全控橋進行控制。控制電路采用模塊化結構，便于調試及測試，控制電路單元板包含穩壓電源單元，觸發電路單元，電壓隔離器單元，單閉環調節單元（單閉環），雙閉環調節單元板。

二、直流調速（調壓）實訓控制柜功能

（1）實訓控制柜既可供拖動直流電動機調速用，也可作為可調直流電源使用。

（2）實訓控制柜可將交流電整流成為可調直流電，能對直流電動機電樞供電，單閉環時可引入電壓負反饋，電流截止負反饋，雙閉環時可引入轉速負反饋及電流負反饋，組成自動穩速的無級調速系統。

（3）實訓控制柜具有短路保護，缺相保護，過電流保護，欠流保護等，裝有保護報警電路，當設備出現過流或短路情況時，保護電路發出指令，可自動切除主電路電源，同時故障指示燈發亮，直至操作人員切斷控制裝置電源，故障指示燈才可熄滅。

（4）實訓控制柜設有獨立的勵磁電源，可以向直流電動機提供勵磁電流。

（5）外形尺寸：850×600×1800mm（L*W*H）

（6）實訓控制柜柜體采用的靜電噴涂鋼板，厚度為1mm，顏色為藍白色。

三、系統結構

本裝置由晶閘管整流系統給定器、比例積分調節器、集成移相脈沖觸發器、可控硅整流裝置、信號保護系統以及勵磁電源等組成。

1.直流調速（調壓）實訓控制柜主要組成

（1）采用柜式結構，柜體前后門及兩段旁門均可打開和拆卸。

（2）柜內最下層安裝主變壓器，晶閘管單元等由下而上分層安裝于柜內的結構梁上。

（3）控制電路單元板由穩壓電源單元，觸發電路單元，電壓隔離器單元，調節保護單元（單閉環），調節保護單元（雙閉環）等組成，各單元可分別設置故障。

（4）實訓控制柜控制面單元具有當前電壓監控功能和當前電流檢測功能，由2個轉換開關、2個點動開關、1個電源指示燈、1塊轉速指示表等組成。

（5）實訓控制柜主電路采用可控硅20A/800V三相全控橋進行控制。

（6）實訓控制柜具有放置檢測用示波器平臺，故障設置箱等。

（7）實訓控制柜帶有單相電源，可用于接插電烙鐵、示波器等。

（8）主電路采用可控硅20A/800V三相全控橋進行控制，可用交流電流互感器檢測負載電流�？刂齐娐穯卧獑卧€(wěn)壓電源單元，觸發電路單元，電壓隔離器單元，調節保護單元（單閉環），調節保護單元（雙閉環）。

2、直流調速（調壓）實訓控制柜主要技術參數

（1）直流輸出：230V/5A （電壓可調）

（2）勵磁輸出：220V/1A

（3）調速范圍：D≥10

（4）靜差率：S≤5%

（5）額定工作電壓：AC 三相四線 380V

（6）環境溫度：30%~85%RH（無冷凝）

（7）起動性能：在安全工作區允許范圍內可滿負荷起動。加速電流允許整定在設備額定電流的1.5倍，起動過程平穩無沖擊。

（8）過載能力：允許短時輸出1.5倍額定電流，持續時間不大于一分鐘

（9）額定運行方式：連續

3、直流調速（調壓）實訓控制柜實訓內容

（1）開環系統調試訓練：

①全控整流訓練

②鋸齒波斜率整定訓練

③初始角整定訓練

④最小整流角最小逆變角整定訓練

⑤同步信號整定訓練

（2）閉環系統調速訓練

①電壓反饋調整

②電流截止負反饋調整

③電流環參數調整

④轉速環參數調整

（3）故障維修

①繼電控制回路故障檢修 (K1：交流接觸器無法吸合）

②晶閘管主電路故障檢修 (K2：晶閘管VT1損壞故障）

③保護電路故障檢修(K3：電流反饋與過流保護電路故障）

④電源電路故障檢修(K4：晶閘管VT1損壞故障）

⑤隔離電路故障檢修(K5：電壓隔離器故障）

⑥反饋電路故障檢修(K6：速度反饋電路故障）

⑦調節電路故障檢修(K7：速度調節器電路故障）

⑧觸發電路故障檢修(K8：C相同步信號電路故障）

（9）電流調節器積分電路(K9：積分電路電容短路故障）

(10)調節器電路故障檢修(K10：電流調節器ACR輸出電路開路故障）

4、直流調速（調壓）實訓控制柜負載單元

（1）實訓控制柜配置直流電動機、發電機、測速機機組，具體參數如下：

①直流電動機（額定電壓：220V；額定功率：185W；額定電流：1.10A；額定轉速：1500r/min）

②發電機（額定電壓：220V；額定功率：250W ；額定電流：1.1A；額定轉速：1500r/min）

③測速機（額定電壓：15V；額定轉速：1500r/min）

（2）實訓控制柜配置負載用可調電阻負載，具體參數：額定電流為1.0A，最大電阻：900Ω。

序號	元件/配件名稱	數量	備注
1	直流調速（調壓）實訓控制柜主體	1套
2	主變壓器	1個	1KVA
3	勵磁電源	1個	1A
4	三相全控橋式主電路可控硅	1個	20A/800V
5	穩壓電源（給定）單元	1塊
6	觸發電路單元	1塊
7	電壓隔離器單元	1塊
8	單閉環調節單元	1塊
9	雙閉環調節單元	1塊
10	直流電機機組	1套	直流電動機-發電機-測速機
11	可調大功率變阻負載	1臺
12	使用說明書	1本
13	數字萬用表	1塊	3位半數顯
14	實驗連接線	1套	安全護套導線
15	雙蹤數字示波器	1套	自備或由我公司代購
