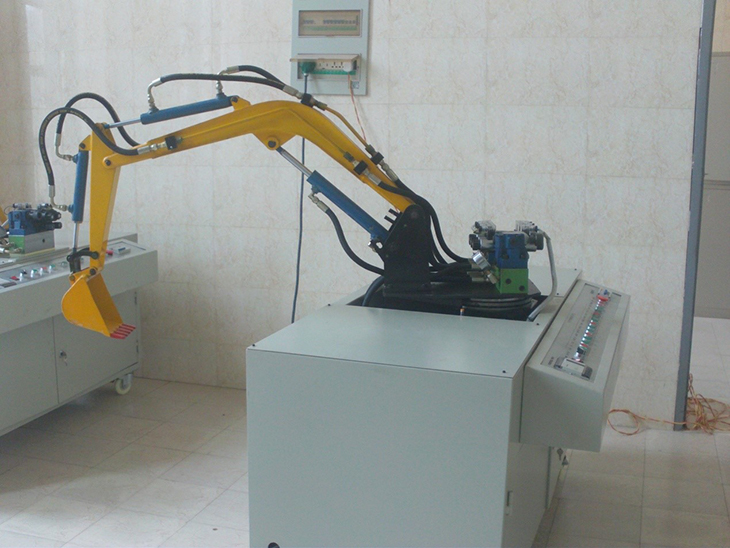

SBYY-05A液壓挖掘機實訓系統

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗�！�

2、液壓挖掘機械演示控制實驗。

3、PLC軟件仿真演示及控制實驗�！　　　　　　　　　　�

4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗

1）機械部件的測繪與分析；　　　　　　　　　　　　　　　　

2）液壓控制系統原理的學習與分析。

2、液壓挖掘機械演示控制實驗

1）挖掘作業，鏟斗和斗桿復合進行工作實驗；　　　　　　　　　　　　　　　　

2）回轉作業，動臂提升同時平臺回轉；

3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；　　　　　　　　　　　

4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。

3 、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1) PLC指令編程、梯形圖編程學習；　　　　　　　　　　　　　　　　　　　　　

2) PLC編程軟件的學習與使用；

3) PLC與計算機的通訊、在線調試；　　　　　　　　　　　　　　　　　　　　　

4) PLC在液壓傳動控制中的應用以及控制方案的優化。。

三、性能與特點

1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。

2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、實驗部件采用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
