數控加工中心實驗室設備,立式數控加工中心

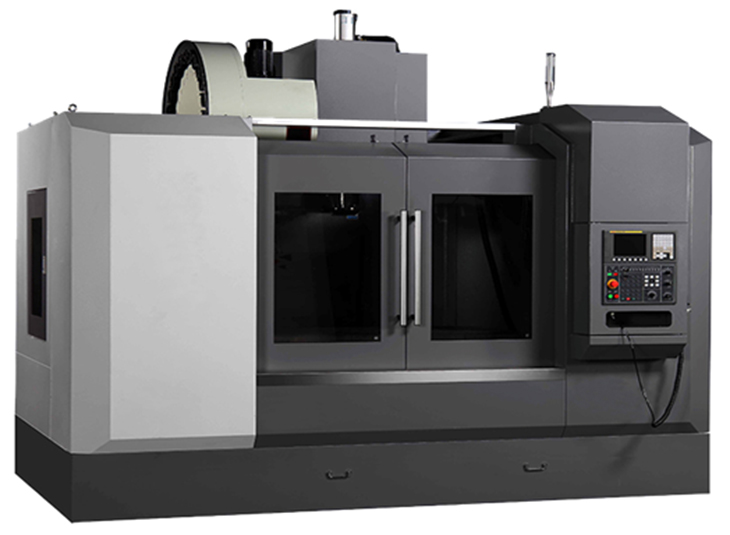

SB-VMCL650型立式數控加工中心

數控加工中心實驗室設備主要培養目標是讓學生熟練掌握產品設計加工的流程與設備使用，熟悉模具設計與制作，了解高端數字模具加工設備。可承接各種加工項目。數控加工中心實驗設備主要面向工業設計產品方向、產品理科專業方向的學生，數控加工中心主要承擔模型設計、產品改良設計、材料與工藝等課程的實踐教學。

一、主要結構及特點

機身底座、滑塊、工作臺、立柱、主軸箱等主要基礎件采用高剛性的鑄鐵結構，金相組織穩定，在內部分布著網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過噴砂回火震動實效處理，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障；立柱底部為A字形跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動；

1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；兩側大坡度的寬斜槽有利于排屑；并對吊裝鏟運進行了合理安排。

2、立柱為人字形，支承穩固，抗扭曲及沖擊的能力大為提高。主軸箱體、滑鞍、工作臺等都經過精心設計，充分考慮了高速高精的要求。

3、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄成型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

4、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

5、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

6、三軸進給系統均采用進口直線導軌，耐磨性強，精度高，運行速度快；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；

7、三軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

8、滾珠絲杠軸承為專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑，提高了機床加工精度和使用壽命。

11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚�，整體新穎美觀、可靠實用，

12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠的管理和工作區域的衛生提供了有力的保障。數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內品牌，故障低、經久耐用。

13、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

二、設備用途及適應性

立式數控加工中心是三軸控制的現代化加工機床，采用國內外知名數控系統，配斗笠式或圓盤式刀庫可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。

機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。X、Y、Z向?yàn)檫M(jìn)口直線導軌，確保運行方向的穩定性。

主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在10000rpm范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保最低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以進口聯軸器直聯，效率高，背隙小。

三、機床主要參數

主要技術名稱	主要技術參數
工作臺外形尺寸（L×W）	800×400mm 臺面淬火處理
工作臺T形槽規格（槽數×槽寬）	3×16mm
工作臺T形槽間距	120mm
工作臺最大承重	300kg
左右行程（X軸）	650mm
前后行程（Y軸）	420mm
上下行程（Z軸）	500mm
主軸中心線至立柱導軌距離	460mm
主軸端面到工作臺距離	100～600mm
主軸錐孔規格	BT40/Φ120mm
主軸電機功率	5.5kw
主軸最高轉速	10000r/min（皮帶傳動）
主軸調速形式	伺服無級調速
導軌形式	三線軌
X/Y/Z軸線軌規格	35mm滾珠
切削進給速度	1～10000mm/min（根據材料決定）
X/Y/Z向快移速度	32/32/30m/min
X/Y/Z向進給電機扭矩	≥12/12/22NM帶抱閘
X/Y/Z向定位精度	≤±0.0075mm
重復定位精度	≤±0.005/300mm
最小設定單位	0.001mm
刀庫形式	圓盤機械式
刀具數量	16把
換刀時間	5S
刀具最大重量	8kg
刀具最大長度	200mm
刀具最大外徑（滿刀）	Φ80mm
刀具最大外徑（空刀）	Φ150mm
機床重量	約2800kg
氣源壓力需求	5-7kgf/cm²
機床外形尺寸	2150×1900×2250mm
電源電壓范圍	交流三相380V±10%，50Hz ≤15KW
數控系統	HNC-818D總線式

四、關鍵配套件

序號	品名	制造商
1	整體式主軸	臺灣健椿
2	刀庫	臺灣德速
3	增壓缸	臺灣亞德客
4	X、Y、Z、軸承	德國FAG/日本NSK
5	X、Y、Z三軸線軌	臺灣上銀
6	X、Y、Z滾珠螺桿	臺灣上銀
7	三軸螺桿預拉螺母	臺灣盈錫
8	三軸聯軸器	臺灣S+P
9	集中式自動潤滑系統	大麥田
10	氣源過濾凈裝置化	臺灣AirTAc
11	電器，過載保護器	國內外知名品牌

五、主軸傳動系統

·主軸潤滑：使用進口高級潤滑脂潤滑、全封閉、免維護。

·主傳統為伺服主軸電機通過同步內齒帶和同步帶輪傳動到主軸上。

六、進給系統

·三軸進給電機為交流伺服電機。

·三軸能實行平穩的快速移動速度。

·數控系統最小設定與移動單位：0.001mm。

七、機床結構

·主軸具有高剛性結構。

·立柱"人"型結構，剛性好，主軸中心線與立柱兩導軌中心線在同一平面，主軸系統變形小，加工精度高。

·三軸導軌采用進口直線導軌。

·三軸滾珠螺桿和伺服馬達直接傳動，無傳動累積誤差，重復及定位精度高。

·自動換刀結構，動作平穩（加工中心）。

·機床設計采用了機電一體化結構，減少了占地面積，簡化了搬運和安裝。

八、機床防護

·機床外圍采用三維軟件設計精密鈑金（外表噴塑處理）全封閉式安全防護罩,使加工過程中的冷卻液和鐵屑得到安全充分的回收。

·符合GB15760-1995《金屬切削機床安全防護通用技術備件》。

·機床噪聲：符合國家標準〈75db。

·電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65。

九、潤滑系統

·采用自動潤滑裝置，對各滑動面及滾珠絲杠采用容積分配器搭配注油，定時、定量供給所需用油，減少潤滑油的浪費，避免環境污染。

·注油時間間隔和注油量可調。

·油位過低（缺油）時機床顯示報警。

十、冷卻系統

·機床配大流量冷卻系統。

十一、氣動系統

·氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。配置外接氣槍，可對工作區域進行清掃。

序號	項目	培訓內容
1	編程	1、程式組成、坐標系介紹講解 2、指令特別介紹講解 3、綜上內容舉例講解
2	操作	1、機床整體結構、開機步驟、操作面板按鍵功能介紹 2、加工程式編輯、操作講解、學員練習編輯程式 3、刀具補正方法及工件移動設定講解及學員練習 4、程式測試步驟講解及學員練習 5、DNC操作方法及學員聯系 6、機床操作注意事項及防撞車注意事項
3	機械維護	1、機械結構介紹 ·主軸結構介紹 ·X、Y、Z軸結構介紹 ·刀庫換刀機構介紹（加工中心） ·冷卻及潤滑系統結構介紹
3	機械維護	2、常見機械故障及維護： ·主軸異聲 ·X軸異聲及方向尺寸不準 ·Y軸異聲及方向尺寸不準 ·Z軸異聲及方向尺寸不穩 ·油路故障排除 ·撞車處理過程
4	電器維護	1、常見電器元件及符號介紹 2、基本電器知識介紹 3、機床CNC電器控制圖講解
4	電器維護	4、常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 5、參數含義及修改方法，診斷DGN中信號查找及修改方法說明
5	測試	程式操作測試、機械、電器維護
序號	項目	培訓內容
1	編程	1、程式組成、坐標系介紹講解 2、指令特別介紹講解 3、綜上內容舉例講解
2	操作	1、機床整體結構、開機步驟、操作面板按鍵功能介紹 2、加工程式編輯、操作講解、學員練習編輯程式 3、刀具補正方法及工件移動設定講解及學員練習 4、程式測試步驟講解及學員練習 5、DNC操作方法及學員聯系 6、機床操作注意事項及防撞車注意事項
3	機械維護	1、機械結構介紹 ·主軸結構介紹 ·X、Y、Z軸結構介紹 ·刀庫換刀機構介紹（加工中心） ·冷卻及潤滑系統結構介紹
		2、常見機械故障及維護： ·主軸異聲 ·X軸異聲及方向尺寸不準 ·Y軸異聲及方向尺寸不準 ·Z軸異聲及方向尺寸不穩 ·油路故障排除 ·撞車處理過程
4	電器維護	1、常見電器元件及符號介紹 2、基本電器知識介紹 3、機床CNC電器控制圖講解
		4、常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 5、參數含義及修改方法，診斷DGN中信號查找及修改方法說明
5	測試	程式操作測試、機械、電器維護

序號	名稱	規格及標記	數量	備注
1	銑夾頭刀柄（含拉�。�	BT40-ER32-100	3把	隨機
2	卡簧	Φ6.8.10.12mm	各1把	隨機
3	立銑刀	Φ6.8.10.12mm	各1把	隨機
4	機床配套墊鐵及地腳螺栓		1套	隨機
5	數控銑刀鎖刀座及換刀扳手		1套	隨機
6	機床配套壓板（58件套）		1套	隨機
7	工具箱內含維護扳手、螺絲刀等工具		1只	隨機
8	機床說明書及合格證		1本	隨機
9	數控系統用戶說明書		1本	隨機
