2022年11月10日

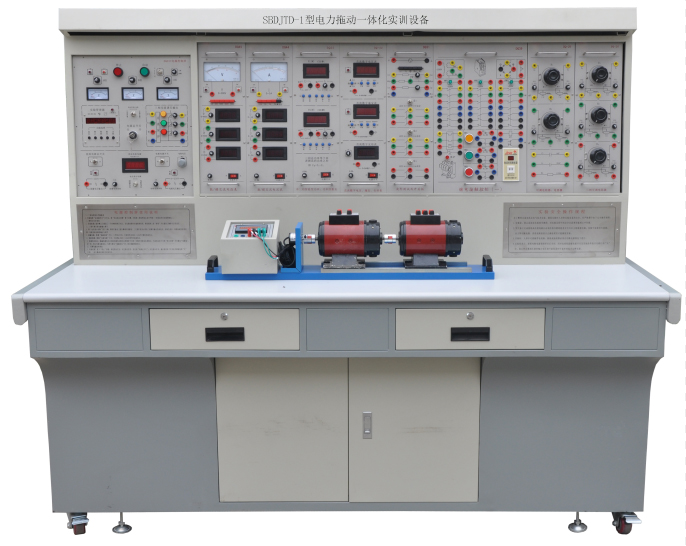

SBDJTD-1型電力拖動一體化實訓設備
電力拖動一體化實訓設備適用于電工專業、機電一體化技術、電氣自動化設備安裝與維修專業、機械制造與自動化專業實訓，可用于《電氣控制系統安裝與調試》、《電工基礎》、《電氣與電機控制技術》等課程的實驗實訓教學，及職業技能大賽及現代電氣控制系統安裝與調試項目實訓。電力拖動一體化實訓裝置將實訓教學與生產實際相結合，重點培養學生動手能力，分析問題和解決問題的能力，學生通過實訓，能夠熟練掌握電氣控制設備的安裝、調試、運行維護技能。本實訓室也適用于機電類院校、企業、下崗職工、再就業人員進行在職或崗前職業技能培訓。
一、技術性能
1、輸入電源：三相四線(或三相五線)
～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃
相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸（約）：180cm×68cm×160cm
二、裝置的基本裝備
1、DQ01B電源控制屏
(1)
交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2)
高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(2A)連續可調穩壓電樞電源(內部具有過壓、過流及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3)
人身安全保護體系
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
★(4)實驗室安全管理平臺軟件
1）該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
2）通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
3）密碼上電管理功能，只有密碼輸入正確才能給實驗臺上電
4）在聯網狀態，教師通過手機APP，可遠程實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警
5）可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。
6)
具有設定時間、聯網自動校準時間、定時報警、切斷電源及記錄各種告警次數等功能。
(5)
控制屏正面大凹槽內，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用�？刂破羶蓚�(cè)設有三極220V電源插座及三相四極380V電源插座。
2、DQ02實驗桌
實驗桌為鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。
4、DQ05
三相組式變壓器（三只相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）
5、DQ06三相芯式變壓器（三柱鐵芯結構的三相三繞組變壓器，三個繞組，其額定值分別為220V/0.4A、63.6V/0.8A、55V/1.6A）。
6、DQ07直流復勵發電機 （Un=DC200V
， IN=0.5A ， PN=100W
， n=1600RPM ，絕緣等級E
）
7、DQ09 直流他（并）勵電動機（Un=DC220V
， IN=1.1A ， PN=185W
，n=1500RPM ，絕緣等級E
）
8、DQ10三相雙速異步電動機（
AC380V，轉速 1420 RPM，功率180W
,電流0.5A絕緣等級E）
9、DQ14 三相同步電機
作電動機時，220V/Y、0.35A、90W、1500r/min；作發電機時，220V/Y、0.45A、170W、1500r/min
10、測量儀表
6只直流數字電壓表（0.5級精度；測量范圍：0－300V）、6只直流數字電流表（0.5級精度；測量范圍：0－5A）、6只交流數字電壓表（精度0.5級；測量范圍：0－450V）、6只交流數字電流表（精度0.5級；測量范圍：0－5A）、6只智能型功率、功率因數表（精度0.5級；測量范圍：0－2000瓦。）自動切換量程；超量程保護；可存貯、查詢數據。
11、DQ26三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
12、DQ27三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
13、DQ28三相可調電抗器
每相均由一個127V/0.5A的固定電抗器和一個0～250V的自耦調壓器組成，既可作固定電感和可調電抗器使用，也可作自耦調壓器使用。
14、DQ29可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。
15、DQ31波形測試及開關板
由變壓器波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
16、DQ32
旋轉燈，并網開關，同步機勵磁電源。
由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<5～40V/2.5A可調>組成。
17、電氣控制掛箱一
提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。
18、電氣控制掛箱二
提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。
19、雙圈護套結構連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
★20、電工基本技能仿真軟件參數
軟件采用三維建�；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真
1）電子仿真
（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術
（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真
（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；
（4）綜合技能實訓
①調光臺燈電路的連線組裝仿真、測試、排故
②數字時鐘電路的連線組裝仿真、測試、排故
③放大電路的連線組裝仿真、測試、排故
④收音機電路的連線組裝仿真、測試、排故
⑤穩壓電源電路的連線組裝仿真、測試、排故
⑥聲光報警電路的連線組裝仿真、測試、排故
2）電氣仿真
（1）電工基本常識與操作：
①安全用電常識：觸電方式；防護措施；接地接零；急救措施
②常用電工工具：通用工具；線路工具；設備工具
③常用導線連接：絕緣連接；線頭連接；接線樁；絕緣恢復
④手工焊接工藝：焊接工具；焊接過程；焊接質量；拆焊過程
（2）電工儀表
①萬用表：外形仿真，結構仿真，面板仿真，使用仿真；
②電能表：外形仿真，原理仿真，檢測仿真，布局仿真，連仿真線，使用仿真；
③鉗形電流表：外形仿真，原理仿真，使用仿真；
④兆歐表：外形仿真，原理仿真，使用仿真；
⑤直流電橋：外形仿真，使用仿真；
⑥配電板：外形仿真，布局仿真，連線仿真，使用仿真；
（3）照明電路安裝
①熒光燈：器材仿真，電路仿真，原理仿真，連線仿真，排故仿真；
②兩地控制線路：器材仿真，電路仿真連線仿真
（4）電機與變壓器
①三相異步電動機：外形仿真，結構仿真，裝配仿真，維修仿真；
②單相異步電動機：外形仿真，結構仿真，裝配仿真；
③伺服電動機：外形仿真，結構仿真，原理仿真；
④步進電動機：外形仿真，原理仿真；
⑤直流電動機：外形仿真，結構仿真，裝配仿真；
⑥變壓器：外形仿真，結構仿真，原理仿真，裝配仿真；
（5）低壓電器
①交流接觸器：外形仿真，結構仿真，原理仿真，組裝仿真，檢測仿真；
②繼電器：外形仿真，結構仿真，原理仿真，檢測仿真；
③常用閘刀開關：外形仿真，結構仿真；
④低壓斷路器：外形仿真，結構仿真，原理仿真；
⑤熔斷器：外形仿真，結構仿真；
⑥啟動器：外形仿真
⑦主令電器：外形仿真，結構仿真；
（6）電動機控制仿真
①接線仿真：
01.具有過載保護的三相電動機正轉控制接線仿真、
02.雙重互鎖的三相電動機正反轉控制接線仿真、
03.三相電動機接觸器星形、三角形控制接線仿真、
04.三相電動機時間繼電器接線仿真、
05.三相電動機機械制動控制電路仿真
②電路仿真：
01.三相電動機具有過載保護的正轉控制仿真、
02.三相電動機雙重互鎖的正反轉控制仿真、
03.生產機械行程控制電路仿真、
04.三相電動機自耦降壓起動仿真、
05.三相電動機接觸器星形、三角形控制仿真、
06.時間繼電器仿真、
07.三相電動機機械制動控制電路仿真、
08.電動機反接制動控制電路仿真、
09.有變壓器全波整流能耗制動控制電路仿真、
10.接觸器控制的雙速電動機調速電路仿真、
12.利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
③排故仿真：
01.具有過載保護的正轉控制排故
02.雙重互鎖的正反轉控制排故
03.生產機械行程控制電路排故
04.自耦降壓起動排故
05.接觸器星形、三角形控制排故
06.時間繼電器排故
07.三相電動機機械制動控制電路排故
08.電動機反接制動控制電路排故
09.有變壓器全波整流能耗制動控制電路排故
10.接觸器控制的雙速電動機調速電路排故
（7）電工識圖
★21.機床電氣實訓仿真軟件
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
1）軟件包含不少于12種常見機床電路，包含
M7130K平面磨床； M7120型平面磨床；C6140普通車床；
C6150普通車床；C650-2 ；Z35搖臂鉆床；
Z3040B搖臂鉆床；Z3050鉆床；
X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t
橋式起重機。
2）每個機床電路包含：
①結構組成
②器件認識
③原理介紹
④接線練習
⑤故障檢查
⑥習題練習
⑦書寫和清除功能。
3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。
★22、動態云故障分析考核系統軟件（整個系統配置1套
整個系統軟件能完成對設備的單機考核，網絡云考核，考場監考，設備監控，信息采集，數據處理。
單機考核，在設備無網絡連接時，老師可以通過登錄密碼輸入登錄老師界面進行，考核時間、設備信息、考核項目、設置故障點、設備使用權限的設置，完成考核相關信息的設置，返回到學生登陸界面，學生上機，輸入學號即可開始考核，考核完成考核結果數據會自動保存在歷史數據內，可利用U盤導出考核數據。
網絡云考核，在設備與英特網連接好后，監考人員可以通過網絡APP或二維碼掃描進入控制界面，進行同單機考核的設置，設置完成后，即可通知學生利用手機掃描登陸二維碼，輸入學號，開始進行考核，考核開始監考人員可以通過聲像界面對考核人員進行監考。
設備監控，當設備使用過程中出現異常，聯網設備會向綁定人員進行微信或郵箱進行報警提示設備異常，遠程可實現對設備的電源控制，及時斷開設備電源。
1）技能考核模塊
本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據，具有以下功能。
（1）數據云系統上傳
通過TCP/IP協議，及網絡連接界面實現與專業教學設備云后臺連接。
（2）考核歷史數據
通過歷史數據窗口，對考核結果的歷史查詢。實現對不同時間考核的學員的學號、姓名、發題數、答題數、考核設置時間、考核用時的數據信息按制定時間或最近的時間等方式進行查詢。也可以清楚存盤的歷史數據�？赏ㄟ^U盤實現對數據的導出，導出數據可通過excel打開，編輯。數據的存儲方式是通過考核結束進行保存的，避免了數據過多，在后期處理起來非常的簡潔。
（3）老師登陸界面
通過輸入權限密碼，進入老師窗口。該窗口可設置，考試時間、設備號、所有故障的清除、設備電源權限、4個考核類型的故障設置窗口（可按實際需求進行設置如高級、中級、初級，或是考核項目1、項目2等）、密碼設置、云組態登陸二維碼。
（4）動態設題界面
目前設置為4個項目窗口（可根據需求擴充），每個窗口可根據需求進行相應設置，如直接在線路原理圖上實現故障設置或開關量的設置。開關量設置目前為24路，可按需求進行擴展。故障發布功能，按下故障發布，改項目就會在學生考核界面顯示，和出現，達到發題的目的。
（5）學生信息登陸
可通過該界面實現對學生學號、姓名的登陸，學號及姓名支持6位數學號及39位學生信息登記，可根據需求進行擴展.
（6）實時信息查詢
通過點擊窗口對應查詢信息，可對設備號、考核時間、考核分數進行查詢。
（7）學生開始界面
考核人員可通過掃碼二維碼登陸，也可通過點擊登陸，輸入學號登陸界面進入學生窗口。
（8）考核界面
輸入學號后進入考核界面，當老師通過單擊或者網絡設題后，左上角顯示目前考核項目名稱同時答題窗口顯示有答題項目。窗口同時顯示，登陸的學號，考核剩余時間，完成答題數量，考核說明。點擊考核開始，開始考核，考核剩余時間開始計時，當計時完成也會交卷結束。點擊答題窗口進入答題界面。
（9）動態答題界面
界面顯示線路原理圖或故障點，在原理圖界面可在對應的線路上點擊查明故障，實現考核，答題界面和設題界面原理圖相同，當答題數等于設題數時交卷結束考核�？己藭r可返回考核界面查看考核剩余時間。當原理圖過大時可通過點擊原理圖對應位置實現放大窗口實現清晰線路來答題。
2）云故障考核功能模塊
（1）學生通過掃碼現場二維碼實現學號登陸，進入考核界面。
（2）教師遠程監考功能，考核現場實時圖像監控及現場聲音播放。
（3）信息顯示設備連接狀態，考核信息查詢。
（4）控制：設置考核故障點，可以設置24路故障，可根據實際需求添加128路�？稍O(shè)置考核時間，考核項目。
（5）設備電源使用權限管理，只有給了權限設備才能上電，或者考核結束設備自行斷電。
（6）歷史數據：顯示學號、分數、設備號、考核時間的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。
（7）數據報表：可根據起止時間、時間間隔、數據類型進行生成數據表格，表格可以導出excel。
（8）設備報警：通過物聯網將報警信號上傳到云平臺，通過云平臺向設置的微信推送報警信號。
（9）設有考核完成指示，及故障清除功能。
三、實驗項目
1、直流電機實驗
1）直流電動機與直流發電機的認識、控制及調速
2）直流發電機
3）直流并勵電動機
4）直流串勵電動機
5）并勵電動機轉動慣量測試
6）直流他勵電動機在各種運行狀態下的機械特性
2、變壓器實驗
1）單相變壓器
2）三相變壓器
3）三相變壓器的聯接組和不對稱短路
4）三相三繞組變壓器
5）單相變壓器的并聯運行
6）三相變壓器的并聯運行
3、異步電機實驗
1）三相鼠籠異步電動機的工作特性
2）三相異步電動機的起動與調速
3）單相電容起動異步電動機
4）單相電容運轉異步電動機
5）雙速異步電動機
6）三相異步電動機
7）三相鼠籠式異步電動機的不對稱運行
8）三相異步電動機的溫升實驗
9）三相鼠籠式異步電動機的轉動慣量的測定實驗
10）三相異步電動機在各種運行狀態下的機械特性
11)
三相異步電動機的M-S曲線測繪
4、同步電機實驗
1）三相同步發電機的運行特性
2）三相同步發電機的并聯運行
3）三相同步電動機
4）三相同步電機參數的測定
5）三相同步發電機的突然短路實驗
6）三相同步發電機的不對稱運行實驗
5、電力拖動繼電接觸器控制
1)
三相異步電動機的點動和自鎖控制線路
2)三相異步電動機的正反轉控制線路
3)三相異步電動機的降壓起動控制線路
4)三相異步電動機單向啟動及反接制動控制線路
5)三相異步電動機的Y/△起動及能耗制動控制線路
四、電力拖動一體化實訓裝置的配置清單
|
序號 |
名 稱 |
數量 |
|
1.
|
電源控制屏 |
1套 |
|
2.
|
實驗桌 |
1套 |
|
3.
|
固定電機導軌、光碼盤測速系統及智能數顯轉速表 |
1件 |
|
4.
|
三相組式變壓器 |
1件 |
|
5.
|
直流勵磁電動機 |
1件 |
|
6.
|
直流勵磁發電機 |
1臺 |
|
7.
|
三相雙速異步電動機 |
1臺 |
|
8.
|
三相鼠籠式異步電動機 |
1臺 |
|
9.
|
三相線繞式異步電動機 |
1臺 |
|
10.
|
單相異步電動機 |
1臺 |
|
11.
|
線繞式異步電動機起動與調速電阻箱 |
1件 |
|
12.
|
三相同步電機 |
1件 |
|
13.
|
直流數字電壓表 |
3只 |
|
14.
|
直流數字電流表 |
3只 |
|
15.
|
數字交流電流表 |
3只 |
|
16.
|
數字交流電壓表 |
3只 |
|
17.
|
智能型功率、功率因數表 |
3只 |
|
18.
|
三相可調電阻器（每組90Ω*2/1.3A） |
1件 |
|
19.
|
三相可調電阻器（每組900Ω*2/0.41A） |
1件 |
|
20.
|
三相可調電抗器 |
1件 |
|
21.
|
可調電阻器、電容器 |
1件 |
|
22.
|
波形測試及開關板 |
1件 |
|
23.
|
旋轉燈，并網開關，同步機勵磁電源 |
1件 |
|
24.
|
整步表及開關 |
1件 |
|
25.
|
電氣控制掛箱一 |
1件 |
|
26.
|
電氣控制掛箱二 |
1件 |
|
27.
|
高可靠護套結構手槍插實驗連接線及配件 |
1套 |
|
