平面磨床電氣技能實訓考核裝置

SBWS-M7120平面磨床電氣技能實訓考核裝置

一、概述：

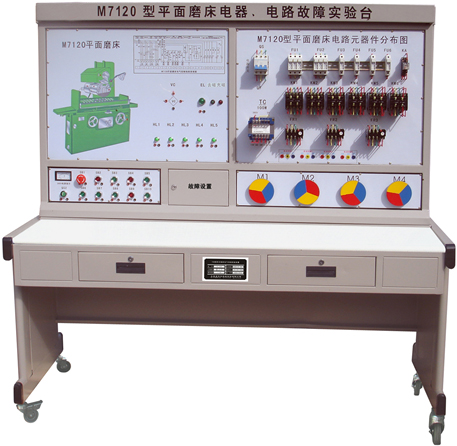

平面磨床電氣技能實訓考核裝置外形為落地單體式結構，采用左右空間布局。右面機床電器及電路圖，左面是彩色搖臂才、鉆床外形圖、相應動作指示燈、啟停按鈕和線路原理圖。機架采用鐵質雙層亞光密紋噴塑結構。以機床電器實訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能設備。該套設備適用于各勞動技校、大中專、職校、培訓中心的電工、電拖專業教學實驗實訓。在每種裝置中都裝有漏電保護開關，電器元件全部采用實際的機床工業電器，使學生更加容易理解、分析電路結構和原理。

二、設備特點

1)采用臺式結構，操作面寬敞，可兩人（或多人）一組實驗。

2)電氣控制線路的元器件都裝在面板表面上，操作時可看到電器的動作，直觀性強；排除故障只要在面板上進行檢測線路即可，方便快捷。

3)本設備全部采用品牌實際機床工業電器，性能可靠，使用壽命長等特點。

三、技術性能

1)輸入電源：AC380V±10% 50Hz

2)工作環境：溫度-5～+40℃ 相對濕度＜85%（25℃）

3)額定功率：≤1KW

4)漏電保護：漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S

5)外形尺寸：1350×500×1800㎜

四、基本配備

1)實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，長方體封閉結構，造型美觀大方。

2)三相電源控制

三相四線電源輸入經三相電源總開關后，由接觸器通過啟動、停止控制按鈕操作，控制三相電源輸出的接通和斷開，再經過熔斷器為機床提供三相380V電源。三相電源同時也受急停開關、漏電保護電路的控制。

（1）三相電源總開關：容量10A，帶漏電保護，漏電動作電流≤30mA，分?jǐn)鄷r(shí)間≤0.1S

（2）漏電保護電路：對線路的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷機床線路的電源。

3)設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。

4)左面板上裝有所有主令電氣及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作；并且印有相應的外形彩圖及電氣線路原圖，可以很直觀看出機床外形結構和電氣線路原理。

5)機床控制電器控制面板

面板上裝有斷路器、熔斷器、接觸器、變壓器等元件，可以直觀觀察他們的動作情況。

6)電動機

四臺380V、180W的三相鼠籠式異步電動機，分別用作主軸電機、工作臺進給電機、冷卻泵電動機。

7)無線智能考核系統:教師用智能考核系統設置故障點的工作情況，學生用萬用表等工具判斷出故障的位置，然后輸入相應的故障點號，按確定鍵故障點提交，故障自動排除，考核結束。

考核器采用優質PVC模具一次成型，表面貼彩色PVC面板�？己似髯髠�(cè)連接考核模塊及進項電源。外形規格263X183X96mm。

·考核鍵采用數字化觸摸式按鍵，手感清晰、反應敏捷。

·人機界面采用藍光3.2液晶顯示屏，操作簡單明了，具有很好的互交性。

·數據傳輸采用高質量無線網絡模塊，保證數據傳輸?shù)木嚯x和精確度。

·電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。

·可設置最多達60個故障點（擴容后）。

·故障編號可以隨意更改。

·每個故障點都可以設置為開路或短路故障。

·設置的參數在斷電后不會丟失。

·輸出繼電器的觸頭容量達5A/AC250V，既可以用于強電，又可以用于弱電。

·采用獨立開關電源供電，輸入電壓范圍寬，體積小、重量輕、效率高。

考核系統功能說明：

1、具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能；
