可編程控制器（1500 PLC）實驗裝置

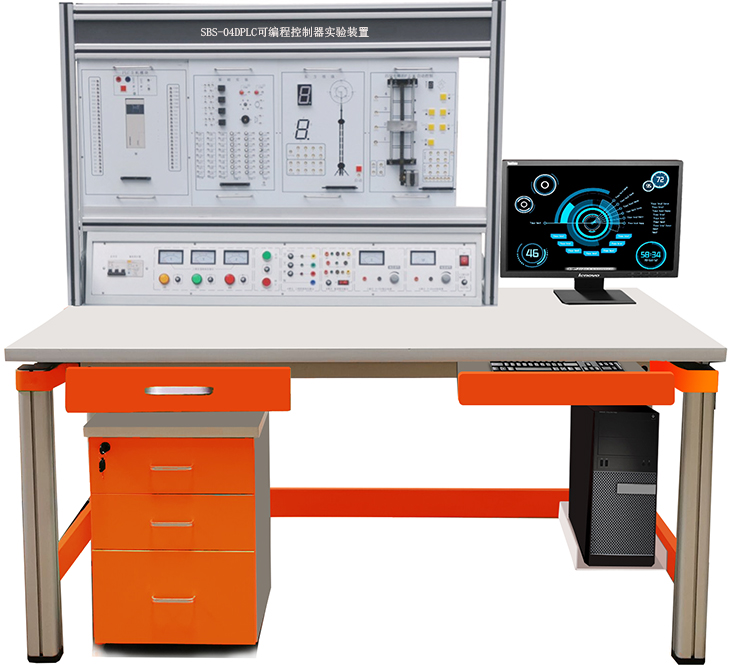

SBS-04DPLC可編程控制器實驗裝置（PLC+伺服+變頻器+電氣控制+觸摸屏）

一、概述

可編程控制器（1500 PLC）實驗裝置,PLC可編程控制器實驗裝置（PLC+伺服+變頻器+電氣控制+觸摸屏）結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。

二、裝置特點

1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。

2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。

3、采用西門子S7-1500可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。

4、組態棒圖教學，采用工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

5、實驗項目齊全，含數字量、變頻調速、觸摸屏、網絡通訊及電氣控制等。

三、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

3、三相四線380V輸出，由三只電壓表指示輸出電壓

4、～220V通過安全插座輸出

5、+24V/2A直流穩壓電源輸出

6、+5V/1A直流穩壓電源輸出

7、±12V/1A直流穩壓電源輸出

8、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出

9、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m

10、裝置容量：＜1KVA

11、重量：＜110Kg

12、外形尺寸：1600mm×700mm×1600mm

13、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、實訓裝置的基本配置及功能

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱等組成。

（一）功能、特點

1）實驗臺包括

A．直流電壓：0～10V可調輸出；直流電流：0～20mA；

B．～220V通過安全插座輸出

C．三相四線380V輸出，由三只電壓表指示輸出電壓

D．+24V/1A直流穩壓電源輸出

E. +5V/5A直流穩壓電源輸出

2）PLC主機及實驗?zāi)K的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。

3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。

4）PLC主機配置

西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2個PN 接口；集成 16點數字量輸入，16點數字量輸出，5路模擬量輸入，2路模擬量輸出，6路高速計數100kHz。

5）實訓桌

實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。

序號	名稱	型號	備注
1.	PLC主機掛箱	西門子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 數據；60 ns；集成2個PN 接口；集成 16點數字量輸入，16點數字量輸出，5路模擬量輸入，2路模擬量輸出，6路高速計數100kHz。所有I/O口引出至Φ4接線端子。	所有PLC輸入輸出端口引出至插座
2.	實訓掛箱一	包含音樂噴泉/搶答器/基礎實驗
3.	實訓掛箱二	包含裝配流水線/交通信號燈/自動供水/天塔之光
4.	實訓掛箱三	包含自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機
5.	實訓掛箱四	包含自動成型系統/機械手控制/溫度控制/直流電機控制
6.	實訓掛箱五	包含郵件分檢系統/步進電機的控制
7.	實訓掛箱六	加包含工中心刀具庫/洗衣機自動控制
8.	實訓掛箱七	包含四層電梯的PLC控制/中間繼電器
9.	實訓掛箱七	繼電器控制實驗掛箱（一）
10.	觸摸屏掛箱	西門子KTP700 Basic PN 按鍵+觸摸操作，7寸TFT真彩液晶屏，64K色，集成Profinet接口，背光平均無故障時間：20000小時。用戶可用內存：10MB以上，配方內存：256KB，帶報警緩沖區；帶有PROFINET接口，可與PLC、變頻器進行以太網通信；
11.	變頻器掛箱	西門子G120 0.37KW （1）功率模塊：（PM240-2 0.37KW）（2）控制單元PN（CU250S-2 PN）（3）基本操作面板（BOP-2 6SL3255-0AA00-4CA1）
12.	西門子伺服驅動器	西門子伺服驅動器：6SL3210-5FB10-1UF1伺服驅動器電源及功率：1AC 200 V - 240 V (–15% /+10%),0.1 kw ，3AC 200 V … 240 V (–15%/+10%),0.1 kw。額定輸出電流1.2A。通過 PROFINET 使用 PROFI drive 協議進行速度控制。帶Mini USB接口，4個輸入 NPN/PNP，2 個輸出NPN/PNP。PROFINET RT/IRT 接口，帶 2 個端口 (RJ45 插口)。伺服電纜：原裝動力電源電纜；原裝電源伺服編碼器電纜；原裝伺服抱閘電纜。
13.	西門子伺服電機	西門子伺服電機：1FL6022-2AF-1AA1高動態性能伺服電機額定功率0.1KW, 額定扭矩0.32Nm,額定速度3000rpm,最大扭矩0.96Nm,最高轉速5000r/min,額定電流1.2A,最大電流3.6A，軸高20mm帶滑鍵帶抱閘，防護等級IP65, 增量編碼器 TTL 2500 pp。
14.	電機導軌、光碼盤測速系統及數顯轉速表	包含光碼盤測速系統、數顯轉速表及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。
15.	單軸運動裝置	由傳感器、滾珠絲杠、絲杠螺母座、指針、移動滑塊、導桿組成，行程:400mm
16.	三相鼠籠異步電機	交流380V/△/Y/180W

序號	名稱	單位	數量	備注
1.	電源、信號源、儀器控制屏	臺	1
2.	實訓考核桌	張	1
3.	PLC實訓模塊	塊	1	掛箱一	音樂噴泉/搶答器/基礎實驗
4.		塊	1	掛箱二	裝配流水線/交通信號燈/自動供水/天塔之光
5.		塊	1	掛箱三	自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機
6.		塊	1	掛箱四	自動成型系統/機械手控制/溫度控制/直流電機控制
7.		塊	1	掛箱五	郵件分檢系統/步進電機的控制
8.		塊	1	掛箱六	加工中心刀具庫/洗衣機自動控制
9.		塊	1	掛箱七	四層電梯的PLC控制/中間繼電器
10.		塊	1	掛箱八	交流接觸器控制
11.	PLC主機掛箱	套	1	S7-1500 CPU 1511C-1 PN
12.	觸摸屏掛箱	塊	1	KTP700 Basic PN 7寸屏
13.	變頻器掛箱	套	1	選用西門子G120 0.37KW變頻器
14.	伺服驅動掛箱	套	1	V90西門子伺服，100W，
15.	三相電機	臺	1	交流380V/△/Y/180W
16.	電機導軌	套	1	電機導軌、光碼盤測速系統及數顯轉速表
17.	單軸運動裝置	套	1	由傳感器、滾珠絲杠、絲杠螺母座、指針、移動滑塊、導桿組成，行程:400mm
18	實驗說明書	套	1	指導學生實訓
	實驗導線	條	15	藍色Ф4自鎖線（100CM）
		條	15	綠色Ф4自鎖線（100CM）
		條	2	黑色Ф4自鎖線（100CM）
		條	6	黃色Ф4自鎖線（30CM）
		條	2	黃色Ф4護套自鎖線（100CM）
		條	2	綠色Ф4護套自鎖線（100CM）
		條	2	紅色Ф4護套自鎖線（100CM）
		條	3	黃色Ф4護套自鎖線（50CM）
		條	2	綠色Ф4護套自鎖線（500CM）
		條	2	紅色Ф4護套自鎖線（500CM）
