電氣安裝與維修實訓設備

SB-156A型電氣安裝與維修實訓設備

一、概述

電氣安裝與維修實訓設備，是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度�？蛇M(jìn)行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、單面、度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核。

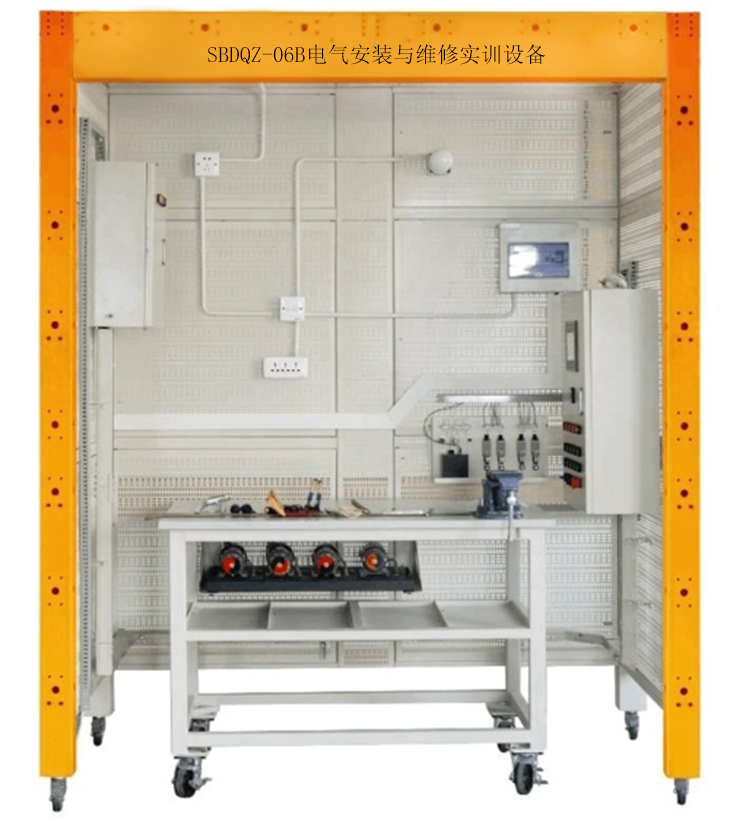

參考圖片，以實物為準

二、技術參數

1.工作電源：三相五線供電 AC 380 V/220 V ±7.5% 50 Hz；

2.工作環境：用絕緣地板（或使用絕緣地毯）；

3.實訓裝置主網孔板尺寸：長（mm）×寬＝798×768

4.實訓裝置外形尺寸：見配置清單

5.實訓裝置材料：鋼板。鋼板厚度

6.最大功率消耗 ≤1.5KW

7.安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	三相四線有功電度表	DT862-4	只	1	5A,接線端子連接	安裝在配電箱內
2	隔離開關	HG1-32/30	只	1	3極，30A	同上
3	漏電型空氣開關	DZ47LE-32	只	1	3P+N	同上
4	空氣開關	DZ47-63/C6	只	1	3P	同上
5	漏電型空氣開關	DZ47LE-32/C6	只	1	1P+N	同上
6	電源指示燈	AD58B-22D	只	3	黃、綠、紅各一只	同上
7	配電箱箱體	450mm×520mm×220mm	只	1

序號	名稱	規格/型號		單位	數量	備注（說明）	狀態
1	日光燈組件	T5一體化	21W（帶罩）	套	1		散裝發出
2	節能燈	9W		只	2		同上
3	鈉燈	110W		套	1	含燈頭及鎮流器和燈罩	同上
4	螺口平燈頭	E27		只	2		同上
5	聲控開關	86型		只	1		同上
6	泰力1插	118型		只	2		同上
7	泰力2插	118型		只	1		同上
8	泰力1開	118型		只	1		同上
9	2開	86型		只	2		同上
10	3開	86型		只	2		同上
11	吸頂燈	21W		只	1	配節能燈管	同上
12	觸摸開關	86型		只	1		同上
13	暗盒	86型		只	5		同上
14	明盒	86型		只	3		同上
14	明盒	118型		只	1		同上
15	白板	86型		只	2		同上
16	人體感應開關			只	1		同上

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	塑殼開關	NM1-63S/3200 20A	只	2	3極	安裝在控制箱內
2	接觸器	CJX2-0910/220V	只	5		同上
3	輔助觸頭	F4-22	只	3		同上
4	PLC	FX1N-40mR	只	1		同上
5	變頻器	三菱/0.75KW	只	1		同上
6	時間繼電器	ST3PF-2 30S AC220V	只	1	2組斷電延時	同上
6	時間繼電器	ST3P C-A 30S AC220V	只	1	1組瞬動、1組延時	同上
7	熱繼電器	JR36（獨立安裝）	只	2	0.4A(調節范0.25~072A) 2只	同上
8	溫度控制器	E5CZ-C2MT	只	1		同上
9	觸摸屏	TPC7062K	只	1	7寸彩色屏（昆侖通泰）	安裝在控制箱內
10	安裝導軌	C45	條		若干	同上
11	電源指示燈	AD58B-22D	只	5	紅色	同上
12	按鈕開關	LA68B-EA35	只	10	紅、綠各5只	同上
13	緊急停止開關	LA68D-11ZS	只	1	紅色	同上
14	旋鈕開關 （選擇開關）
14	旋鈕開關 （選擇開關）	LA68B-ED35	只	2	3擋	同上
16	控制箱箱體	500mm×700mm×230mm	只	1

序號	名稱	規格/型號	單位	數量	備注說明	狀態
1	三相交流異步電動機	YS5024(Y-△)	只	1		在電機底板上
2	三相交流異步電動機	YS5024(Y-△)帶離心開關	只	1		在電機底板上
3	三相交流異步電動機（雙速180W）	YS5012/4雙速電機	只	1		在電機底板上
4	單相電機	電機			（含電容）	在電機底板上
5	它勵直流電動機	DC220V/50W	只	1		在電機底板上
6	步進電機/伺服電機	驅動器SH-20403	只	1		在電機底板上
		電機35BYG250B-SASSMQ-0081	只	1	含配件	在電機底板上
		驅動器ASD-A0421-AB	只	1	含配件	在電機底板上
		電機ECMA-C30604PS	只	1		在電機底板上

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	行程開關	YBLX-ME/8104	只	4	見圖紙	安裝在傳感器支架上
2	電容式傳感器	CSB4-18M60-EO-AM	只	1	見圖紙	安裝在傳感器支架上
3	電感式傳感器	GH1-1204NA	只	1	見圖紙	安裝在傳感器支架上
4	光電式傳感器	GH3-N1810NA	只	1	見圖紙	安裝在傳感器支架上
5	溫度傳感器（熱電阻、熱電偶）	Pt100	只	1	與溫控器配套	散裝發出
