SBJYD-RT1熱工測量實驗裝置
一、 實驗?zāi)康?span lang="EN-US">:
熱工測量實驗裝置、演示測量?jī)x表的組成及種類，了解測量和測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估盤測量?jī)x表的優劣和技術折標等內容.重點是熱工儀表組成及其功能.傳受器件直接與被測量對相聯系，感受被測參數的變化，并將儀表參數信號轉換成相應的便于測量?jī)x表的對應信號輸出，中間件將感受件輸出的個號直接傳輸給顯示件或進行放大和轉換，顯示件向觀察者反映被測參數的址位和變化。

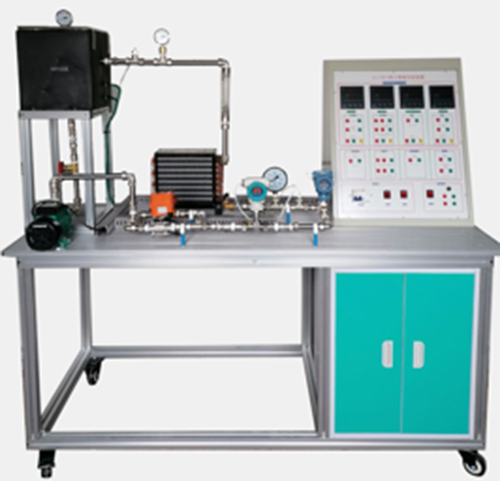

圖片僅供參考
二、 主耍配置：
1、 被測量參數數分：壓力、溫度、流量、測量?jī)x表.由感受件、中間件和顯示件組成.測量系統由四個基于本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹制臺架及控制成
2、學習上們機的開發應用，提高實驗實訓模式，提供使用者的練習水平。
3、簡單計算換熱器的功率
三、 技術參數：
1、 輸入電源:單相AC220V±10% 50Hz,功率1.5KW.
2、 304不銹加熱水箱，容積40L.加熱功率3.0KW：換熱器面枳為3.0M2。散熱熱風扇.
3、 熱水泵參數：流量：20L/min?揚程：I2m,功率：120W
4、 低嗓聲鼓風機:轉速2800r/nin ,功率20W.風壓490Pa?
5、 溫度由高精度度傳感器測量?萬能信號輸入巡檢儀配合高精度數字顯示，顯示溫度度、壓力、流量等實驗全部參數.
*6、 外形尺寸：1600*600* 1500mm,輪式, 主休框架使用4040鋁材結構，桌面采用歐標2080鋁材面板。面板上的導流水槽可以流出在實訓過程中的流出來的水。桌子下面有元件柜一個：整體使用藍白搭配
*7、宇電控制儀表1塊：在儀表使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確，
*8、宇電溫度控制儀表2塊：不同于普通的輸出開關量方式。儀表內部安裝有一個G固態調壓模塊，能調節控制加熱水箱溫度，采用曲線控制平穩加熱。
9、宇電模擬量?jī)x表1塊：4-20MA輸入，
*10、水系統采用獨特的不銹鋼水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
*11、比例調節閥：4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議

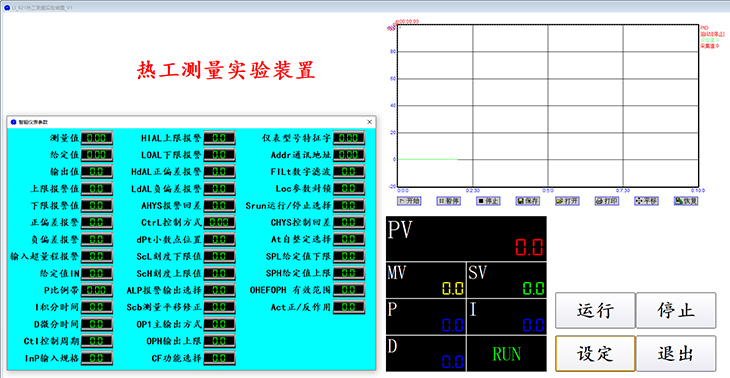

*12、通信軟件：為了提供學習環境，在普通智能儀表的設定上增加了上們機軟件控制通過上們機可直接控制設定。
四、 實訓項目：
實驗一 儀表的示值校驗
實驗二 溫度指示儀表的校驗及調整
實驗三 熱電髙溫計的使用
實驗四 熱電偶的檢定與測試
實驗五 常用顯示儀表的檢定
實驗六 熱工儀表校驗
實驗七 測量與誤差
實驗八 溫度測量與儀表
實驗九 壓力測量與儀表
實驗十 流量測量與儀表
實驗十一 被測原件檢測實驗
實驗十二 數字顯示實驗校驗
實驗十三 中間件的信號轉化
實驗十四 上們機軟件的應用
實驗十五 提供儀表通信協議。方便學習開發
五、熱工測量實驗裝置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
水箱 |
2 |
只 |
304不銹鋼 |
|
2 |
換熱器 |
1 |
套 |
2平方 |
|
3 |
散熱熱風扇. |
1 |
套 |
25W/220 |
|
4 |
主框架 |
1 |
套 |
4040鋁 |
|
5 |
控制儀表 |
4 |
塊 |
宇電4-20MA |
|
6 |
比例調節閥 |
1 |
套 |
4-20MA |
|
7 |
通信軟件 |
1 |
套 |
485 |
|
8 |
通信模塊 |
1 |
套 |
485 |
|
9 |
固態調壓模塊 |
1 |
套 |
4-20MA |
|
10 |
開關電源 |
1 |
套 |
6A/220V |
|
11 |
傳感器 |
2 |
套 |
PT100 |
|
12 |
加熱器 |
1 |
套 |
3KW/220V |
|
13 |
不銹鋼流量計 |
|
套 |
3T |
|
14 |
壓力表 |
1 |
套 |
1/4 |
|
15 |
溫度表 |
1 |
套 |
1/4 |
|
16 |
水泵 |
1 |
套 |
220V |
|
17 |
電磁流量計 |
1 |
套 |
4-20MA |
|
18 |
壓力變送器 |
1 |
套 |
4-20MA |
|
19 |
實驗連接線 |
24 |
根 |
800MM |
|
20 |
大圈接線端子 |
1 |
套 |
12MM |
|
21 |
開關 |
1 |
套 |
12*28 |
|
22 |
漏電開關 |
1 |
套 |
220V |
|
23 |
水管 |
1 |
批 |
若干 |
