2022年4月18日

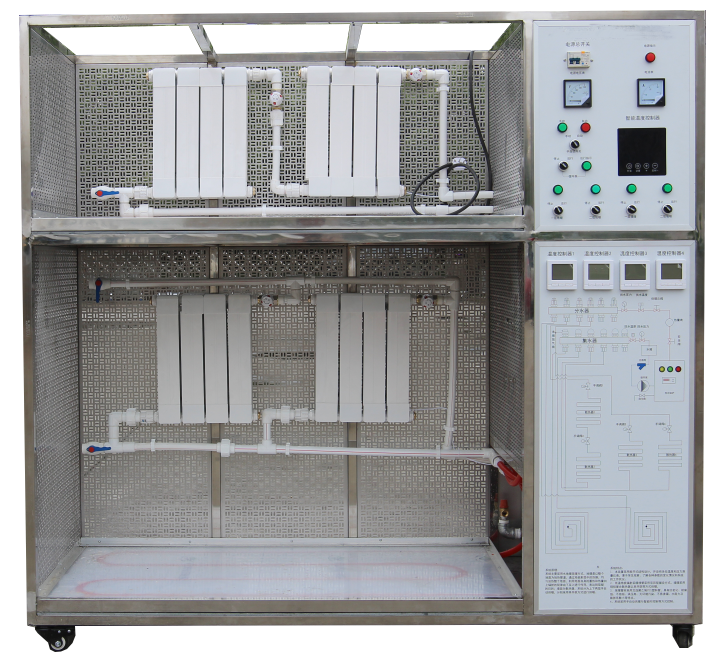

SBHMH-02供熱計量小型模擬實驗裝置
1.
功能要求
（1）了解供暖熱計量系統的結構與不同管路形式。
（2）用熱量表直接測定用戶散熱設備的熱量。
（3）熱力工況調節實驗。
2.
技術指標要求
（1）工作電源：AC220V、50Hz，三相四線制，功率≥3.5KW。安全保護：具有接地保護、漏電保護、過流保護。
（2）加熱水箱：容積≥40L，加熱功率≥3.0KW。
（3）循環熱水泵參數：
流量：≥20L/min ，揚程：≥12m，功率：≥120W。流量計范圍：16-160L/h。
（4）散熱器：應采用鋼制散熱片。
（5）測量系統應配有智能溫度控制儀表，高精度PID調壓模塊電路。
（6）雙管水平并聯式系統：至少由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表組成。
（7）單管跨越式系統：至少由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表等組成。
（8）供熱輔助設備：至少由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成。
（9）電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準。
（10）外形為可移動支架，帶雙剎車輪。
3.
應有配置要求
裝置至少包含了雙管水平并聯式上供下回和加跨躍管單管順流式二種不同的用戶布置方式。系統應配備電熱水鍋爐、供熱管道和散熱片，并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和等設備。
|
