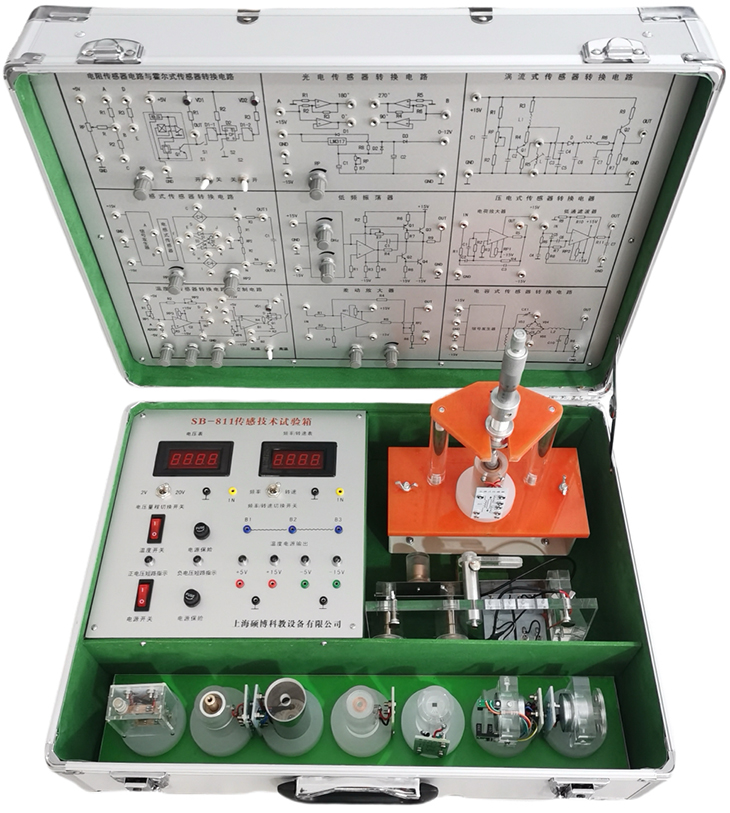

SBCGQ-811H傳感器實驗箱
一、概述:
傳感器實驗箱、傳感器檢測與轉換技術實驗箱、傳感器實驗室設備可承擔傳感器技術與應用課程的實驗,能夠開出金屬箔式應變片-單臂電橋搭建、差動變壓器的性能測試、電容式傳感器的位移特性測試、霍爾式傳感器振動測量、光纖傳感器的位移特性測試等實驗項目。
傳感器實驗箱、傳感器檢測與轉換技術實驗箱、提供對信號采集、轉換、分析的實驗平臺,使學生掌握各種基本傳感器的組成結構、工作原理以及信號處理電路的原理,同時通過電路的搭接、信號的檢測和數據的處理,充分發揮學生的設計思維,提高實踐動手能力。
二、技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：660×400×230mm
三、實驗箱功能：
1、實驗箱提供四組直流穩壓電源：±5V、±15V，具有短路保護功能。1.2V-12V可調。二組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
8、機械式壓力表：0-40Kpa，精度2%。
9、手動氣壓源：0-40Kpa。
四、三源部分：
1、熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
五、數據采集卡及處理軟件：
數據采集工作12位AD轉換、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器3D仿真軟件：
內容包含超聲波傳感器、熱釋電傳感器、應變片傳感器、氣敏傳感器、差動變壓器、電渦流傳感器、熱電偶傳感器、PT100傳感器8種典型的傳感器，每種傳感器包含傳感器簡介、傳感器的組合結構、傳感器的工作原理、傳感器的實驗案例4部分，采用3D展示和語音同步解說相結合的模式。
七、傳感器種類及技術指標：
|
序號 |
實 驗 模 塊 |
傳 感 器 名 稱 |
量 程 |
精 度 |
|
1 |
電阻霍爾式傳感器模塊 |
電阻式傳感器 |
± 2mm |
± 1.5% |
|
2 |
霍爾式傳感器 |
≥ 2mm |
0.1% |
|
|
3 |
電容式傳感器模塊 |
電容式傳感器 |
± 5mm |
± 1.3% |
|
4 |
電感式傳感器模塊 |
電感式傳感器 |
± 5mm |
± 3% |
|
5 |
光電式傳感器模塊 |
光電式傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
6 |
渦流式傳感器模塊 |
渦流式傳感器 |
≥ 1mm |
± 3% |
|
7 |
溫度式傳感器模塊 |
溫度式傳感器 |
0-100℃ |
± 2% |
|
8 |
|
磁電式傳感器 |
|
0 .5V/m |
|
9 |
壓電式加速度傳感器模塊 |
壓電式加速度傳器 |
1-30Hz |
± 2%/s |
|
10 |
光纖式傳感器模塊 |
光纖式傳感器 |
≥1.5mm |
± 1.5% |
|
11 |
壓力傳感器模塊 |
壓力傳感器 |
0-50kpa |
± 2% |
|
12 |
超聲波傳感器模塊 |
超聲波傳感器 |
20-60cm |
1cm |
|
13 |
|
MQ3氣敏傳感器 |
50-200ppm |
|
|
14 |
濕敏傳感器模塊 |
濕敏傳感器 |
10-95%RH |
± 5% |
|
15 |
|
霍爾式測速傳感器 |
0-2400轉/分 |
± 1.5% |
|
16 |
|
渦流測速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
17 |
|
磁電測轉速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
18 |
|
轉速傳感器 |
0-2400轉/分 |
≤ 1.5% |
|
19 |
熱釋電紅外傳感器模塊 |
熱釋電紅外傳感器 |
|
3200V/W |
|
20 |
熱電偶、熱電阻傳感器模塊 |
K 型熱電偶傳感器 |
0-100℃ |
± 3% |
|
21 |
E型熱電偶傳感器 |
0-100℃ |
± 3% |
|
|
22 |
Pt100鉑電阻傳感器 |
0-100℃ |
± 3% |
|
|
23 |
Cu50銅電阻傳感器 |
0-100℃ |
± 3% |
|
|
24 |
PN結、正與負溫?zé)崦綦娮鑲鞲衅髂K |
PN結溫度傳感器 |
0-100℃ |
± 3% |
|
25 |
正溫?zé)崦綦娮鑲鞲衅?/span> |
0-100℃ |
± 3% |
|
|
26 |
負溫?zé)崦綦娮鑲鞲衅?/span> |
0-100℃ |
± 3% |
八、傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且
老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
九、傳感器實驗內容如下： 帶*為思考實驗
|
實驗一 |
電阻式傳感器的單臂電橋性能實驗 |
|
實驗二 |
電阻式傳感器的半橋性能實驗 |
|
實驗三 |
電阻式傳感器的全橋性能實驗 |
|
實驗四 |
電阻式傳感器的單臂、半橋和全橋的比較實驗 |
|
實驗五 |
電阻式傳感器的振動實驗* |
|
實驗六 |
電阻式傳感器的電子秤實驗* |
|
實驗七 |
變面積式電容傳感器特性實驗 |
|
實驗八 |
差動式電容傳感器特性實驗 |
|
實驗九 |
電容傳感器的振動實驗* |
|
實驗十 |
電容傳感器的電子秤實驗* |
|
實驗十一 |
差動變壓器的特性實驗 |
|
實驗十二 |
自感式差動變壓器的特性實驗 |
|
實驗十三 |
差動變壓器的性能實驗 |
|
實驗十四 |
激勵頻率對差動變壓器特性的影響 |
|
實驗十五 |
差動變壓器的振動實驗* |
|
實驗十六 |
差動變壓器的電子秤實驗* |
|
實驗十七 |
光電式傳感器的轉速測量實驗 |
|
實驗十八 |
光電式傳感器的旋轉方向測量實驗 |
|
實驗十九 |
接近式霍爾傳感器實驗 |
|
實驗二十 |
霍爾傳感器的轉速測量實驗 |
|
實驗二十一 |
霍爾傳感器的振動測量實驗 |
|
實驗二十二 |
渦流傳感器的位移特性實驗 |
|
實驗二十三 |
被測體材質對渦流傳感器特性的影響實驗 |
|
實驗二十四 |
渦流式傳感器的振動實驗 |
|
實驗二十五 |
渦流式傳感器的轉速測量實驗 |
|
實驗二十六 |
溫度傳感器及溫度控制實驗（AD590） |
|
實驗二十七 |
K型熱電偶的溫度控制實驗 |
|
實驗二十八 |
熱電偶冷端溫度補償實驗* |
|
實驗二十九 |
E型熱電偶的溫度控制實驗 |
|
實驗三十 |
Pt100鉑電阻的溫度控制實驗 |
|
實驗三十一 |
Cu50銅電阻的溫度控制實驗 |
|
實驗三十二 |
磁電式傳感器的特性實驗 |
|
實驗三十三 |
磁電式傳感器的轉速測量實驗 |
|
實驗三十四 |
磁電式傳感器的應用實驗* |
|
實驗三十五 |
壓電加速度式傳感器的特性實驗 |
|
實驗三十六 |
光纖傳感器的位移特性實驗 |
|
實驗三十七 |
光纖傳感器的振動實驗 |
|
實驗三十八 |
光纖傳感器的轉速測量實驗 |
|
實驗三十九 |
壓阻式壓力傳感器的特性實驗 |
|
實驗四十 |
壓阻式壓力傳感器的差壓測量實驗* |
|
實驗四十一 |
超聲波傳感器的位移特性實驗 |
|
實驗四十二 |
超聲波傳感器的應用實驗 |
|
實驗四十三 |
氣敏傳感器的原理實驗 |
|
實驗四十四 |
濕敏式傳感器原理實驗 |
|
實驗四十五 |
熱釋電紅外傳感器實驗 |
|
實驗四十六 |
PN結溫度傳感器測溫控制實驗 |
|
實驗四十七 |
正溫?zé)崦綦娮铚囟忍匦詫?shí)驗 |
|
實驗四十八 |
負溫?zé)崦綦娮铚囟忍匦詫?shí)驗 |
十、傳感器配置清單：
|
序號 |
器 件 名 稱 |
單位 |
數量 |
|
1 |
實驗箱 |
箱 |
1 |
|
2 |
電阻式霍爾式傳感器轉換電路 |
塊 |
1 |
|
3 |
電容式傳感器轉換電路 |
塊 |
1 |
|
4 |
電感式傳感器轉換電路 |
塊 |
1 |
|
5 |
光電式傳感器轉換電路 |
塊 |
1 |
|
6 |
渦流式傳感器轉換電路 |
塊 |
1 |
|
7 |
溫度式傳感器轉換電路 |
塊 |
1 |
|
8 |
壓電加速度式傳感器轉換電路 |
塊 |
1 |
|
9 |
光纖式傳感器轉換電路 |
塊 |
1 |
|
10 |
壓力傳感器轉換電路 |
塊 |
1 |
|
11 |
超聲波傳感器轉換電路 |
塊 |
1 |
|
12 |
濕敏傳感器轉換電路 |
塊 |
1 |
|
13 |
熱釋電紅外傳感器轉換電路 |
塊 |
1 |
|
14 |
PN結與正、負溫?zé)崦綦娮鑲鞲衅髂K |
塊 |
1 |
|
15 |
音頻、低頻振蕩器電路 |
塊 |
1 |
|
16 |
差動放大器電路 |
塊 |
1 |
|
17 |
電阻式傳感器 |
個 |
1 |
|
18 |
電容式傳感器 |
個 |
1 |
|
19 |
霍爾式傳感器 |
個 |
1 |
|
20 |
電感式傳感器 |
個 |
1 |
|
21 |
光電式傳感器 |
個 |
1 |
|
22 |
渦流式傳感器 |
個 |
1 |
|
23 |
渦流測速傳感器 |
個 |
1 |
|
24 |
溫度式傳感器 |
個 |
1 |
|
25 |
磁電式傳感器 |
個 |
1 |
|
26 |
磁電測速傳感器 |
個 |
1 |
|
27 |
壓電加速度式傳感器 |
個 |
1 |
|
28 |
光纖式傳感器 |
個 |
1 |
|
29 |
壓力傳感器 |
個 |
1 |
|
30 |
超聲波傳感器 |
對 |
2 |
|
31 |
氣敏傳感器 |
個 |
1 |
|
32 |
濕敏傳感器 |
個 |
1 |
|
33 |
霍爾式轉速傳感器 |
個 |
1 |
|
34 |
轉速傳感器 |
個 |
1 |
|
35 |
K型熱電偶傳感器 |
只 |
1 |
|
36 |
E型熱電偶傳感器 |
只 |
2 |
|
37 |
Pt100鉑電阻傳感器 |
只 |
1 |
|
38 |
Cu50銅電阻傳感器 |
只 |
1 |
|
39 |
熱電偶、熱電阻實驗儀 |
臺 |
1 |
|
40 |
熱釋電紅外傳感器 |
個 |
1 |
|
41 |
PN結溫度傳感器 |
只 |
1 |
|
42 |
正溫?zé)崦綦娮鑲鞲衅?/span> |
只 |
1 |
|
43 |
負溫?zé)崦綦娮鑲鞲衅?/span> |
只 |
1 |
|
44 |
位移臺架 |
套 |
1 |
|
45 |
光纖位移臺架 |
個 |
1 |
|
46 |
測微器 |
把 |
1 |
|
47 |
壓力表 |
只 |
1 |
|
48 |
橡皮氣囊 |
個 |
1 |
|
49 |
氣管 |
條 |
2 |
|
50 |
鐵片、銅片、鋁片各一片 |
片 |
3 |
|
51 |
Φ8×4磁鋼 |
粒 |
1 |
|
52 |
超聲波反射擋板 |
塊 |
1 |
|
53 |
傳感器實驗指導書 |
冊 |
1 |
|
54 |
實驗連接導線 |
條 |
25 |
|
55 |
USB數據采集連接線 |
條 |
1 |
|
56 |
數據采集處理軟件 |
盤 |
1 |
|
