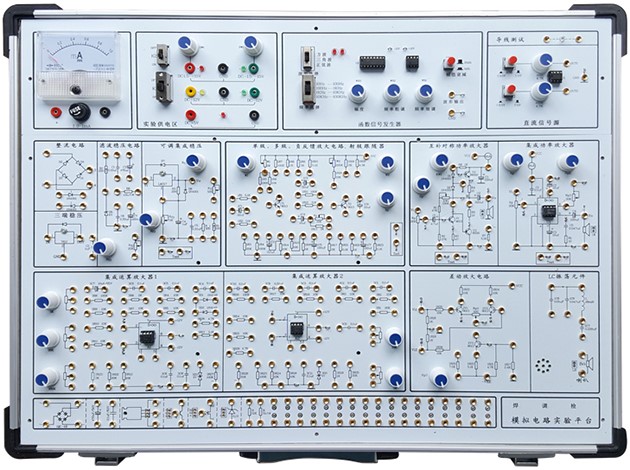

模擬電子技術實驗室,包含有模擬電路實驗箱、數字信號發生器、數字示波器、交流毫伏表、萬用表。實驗室儀器設備能滿足實驗教學的需要，能開出實驗教學大綱要求的所有實驗，完成正常教學任務外，還開放實驗室、開展多種第二課堂活動，并為學生的學科競賽、學生畢業設計等提供相關的支持。
模擬電子技術實驗設備開設模擬電路實驗旨在加深學生對已學過的模擬電子技術課程內容的理解，并培養學生分析、設計、組成和調試電路的基本技能。模擬電路課程實驗通過驗證性、綜合性、設計性、創新性相結合的實驗項目，使學生掌握基本電路模塊的設計、測試技術，培養學生用理論知識分析實驗現象和排除故障的能力。
模擬電子技術實驗室按照新思路、新體制、新方法進行建設，包含驗證性實驗、綜合性實驗、設計性實驗、創新性實驗，模擬電子技術實驗室設備采用多種方案進行實驗教學，以促進教學改革的發展和教育質量的提高，更好地滿足受教育者的需求，把實驗室建設成為高質量、有特色的新型實驗室。模擬電子技術實驗室設備能滿足實驗教學的需要，能開出實驗教學大綱要求的所有實驗。
模擬電子技術的實驗內容是根據院校教學計劃和各專業特點及教學條件制定的，開設模擬電路實驗旨在加深學生對已學過的模擬電子技術課內容的理解，并培養學生分析、設計、組成和調試模擬電路的基本技能。模擬電路課程實驗通過驗證性、綜合性、設計性、創新性相結合的實驗項目，使學生掌握基本電路模塊的設計、測試技術，培養學生用理論知識分析實驗現象和排除故障的能力。

一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。有短路保護功能。
(2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰-峰值，且正負對稱）
三角波：0～20V（20V為峰-峰值，且正負對稱）
方波：0～20V（20V為峰-峰值，且正負對稱）
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、單級放大電路
4、二級放大電路
5、射極跟隨器電路
6、差動放大電路
7、負反饋放大電路
8、半波、全波、橋式整流和濾波電路
9、并聯穩壓電路
10、集成功率放大電路
11、互補對稱功率放大電路
13、2組運算放大器電路
14、分立元件區：設計有1個8Ω揚聲器、1個橋堆、1個單結晶體管BT33、1個470uF和0.1uF電容、4個5.1V穩壓管、1個三極管接插做、1個集成穩壓管接插座、1個1W/51電阻、1個51K電阻,另有二極管、電容、電阻、三極管等分立元件接入?yún)^(qū)，用鍍銀長紫銅管做插孔，可以滿足大小不同的管腳的接插。
15、指針式直流毫安表1只，量程為1mA，內阻為100Ω。
16、實驗板采用2mm厚印制線路板制成。
17、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
18、可以根據需要，另行開發其它實驗電路。
19、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×120mm。
20、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一） 分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
7、集成功率放大器
8、互補對稱功率放大器
9、單相半波、全波、橋式整流和濾波電路實驗
10、集成穩壓電路
11、RC正弦波振蕩器
12、LC振蕩器及選頻放大器
13、電流/電壓轉換電路
14、電壓/頻率轉換電路
15、二極管的正、反相特性
16、晶體三極管的輸入、輸出特性
17、并聯型直流穩壓電源
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路
②微分電路
③微積分電路
3、波形發生電路
①方波發生器
②占空比可調的矩形波發生器
③三角波發生電路
④鋸齒波發生電路
4、有源濾波器
①低通濾波器
②高通濾波器
③帶阻濾波器
5、電壓比較器
①過零比較器
②反相滯回比較器
③同相滯回比較器
6、波形變換電路
7、運算放大器指標測試
