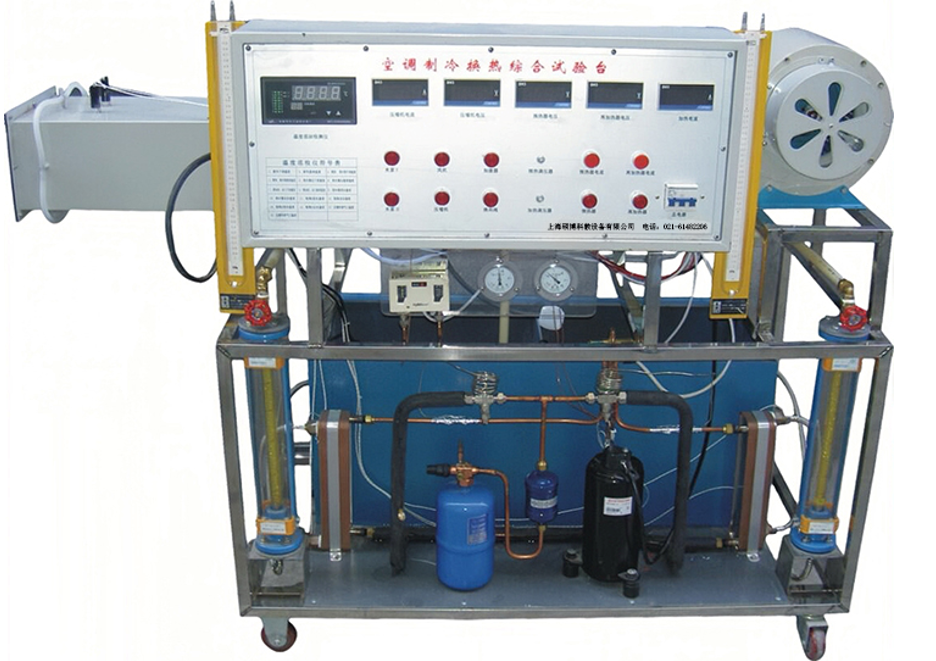

SB-507空調制冷換熱綜合實驗臺

空調制冷換熱綜合實驗臺、暖通空調實驗室設備作為建筑環境與能源應用工程專業實驗室之一，空調制冷換熱綜合實驗臺、循環式空調過程實驗裝置、承擔著建筑環境與能源應用工程專業的《流體輸配管網》、《供暖通風與空氣調節》、《熱質交換與設備原理》的專業課程的實驗教學任務。通過本實驗室各項實驗項目的操作鍛煉，使學生掌握暖通空調各項設備的組成、運行、工藝原理等，達到實踐與理論知識相結合，使學生更有效的掌握專業知識，并提高學生的動手能力。

一、技術參數：

1、輸入電源：三相四線 AC380V±10%

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、制冷劑：R22

4、裝置容量：＜2.5kVA

5、低噪音離心風機功率：200W、流量1380m3/h

6、板式換熱器B3－020－24－3.0  散熱面積0.48

7、流量計：40－400L/h

8、重 量：100kg

二、功能：空調制冷換熱綜合實驗裝置集直流空調,制冷壓縮機性能,制冷熱泵,表冷器性能,加熱器性能于一體，可進行空氣的加熱,加濕,冷卻,干燥，蒸發器，冷凝器進行換相，可測各點溫度、濕度、壓力、風量、水流量及功率。

三、空調制冷換熱綜合實驗設備的特點：

1、控制臺采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2、測量?jī)x表

(1)溫度傳感器，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示

溫度測量范圍為：-40℃～+120℃

濕度測量范圍為：0%～100%

(2)真空壓力表2只（精度2.5級）

量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側壓力

3、控制儀表

(1)壓力控制器1只實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

(2)風力調速器1只用于控制軸流風機風速及運行狀態

4、空氣處理機組：空氣處理機包括粗效過濾器、加濕噴管、表冷器、加熱器（300W）和風機（額定轉速1450r/min、流量1380m3/h、全壓35Pa、功率90W、噪聲59dB）

5、制冷機組：由日立全封閉壓縮機、冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成

6、加濕系統：加濕量300ML/L

7、 風量測試用U型管，水流量用轉子流量計測量，溫濕度由K型熱電偶測量，所有溫度由16路巡檢儀顯示。

可測量溫度：

1）新風干球溫度

2）新風濕球溫度

3）預熱、表冷前干球溫度

4）預熱、表冷前濕球溫度

5）表冷器后干球溫度

6）表冷器后濕球溫度

7) 再加熱、出口干球溫度

8）再加熱、出口溫球溫度

9）表冷器出水溫度

10）表冷器出水溫度

11）換熱器1進水溫度

12）換熱器1出水溫度

13）換熱器2進水溫度

14）換熱器2出水溫度

15）壓縮機排氣口溫度

16）壓縮機吸氣口溫度
