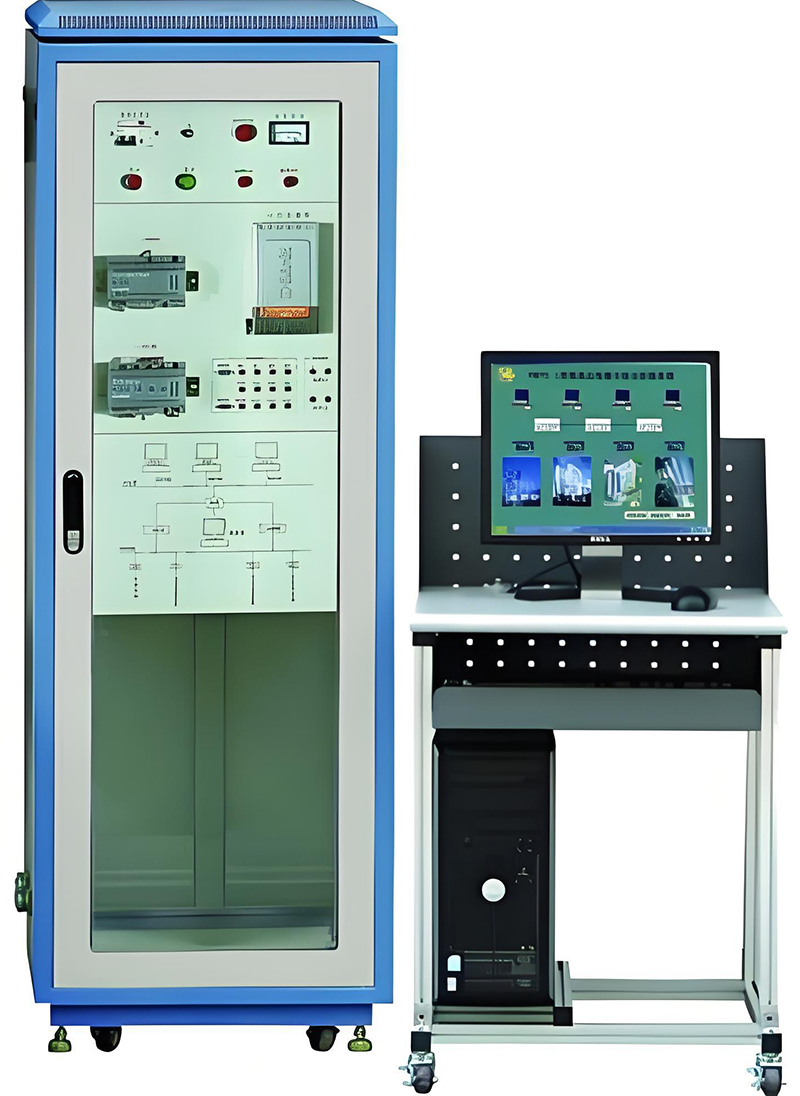

SBBCZX-2現場總線樓宇綜合控制實訓系統

一、系統概述

現場總線樓宇綜合控制實訓系統、網絡化是智能樓控系統的一個重要發展方向，而基于LONWORKS總線的樓控網絡系統是目前智能建筑發展的一種主流，2006年LonTalk協議成為中國國家標準化指導性技術文件GB/Z 20177.1-2006。為更好地滿足智能樓宇教學的需要，與美國埃施朗和國內相關廠家進行合作，推出了一系列基于LON總線的智能樓宇教學實驗裝置。現場總線樓宇綜合控制系統是此類系列產品之一。它具備IBMS系統兩級網絡和三層管理(控制)的典型結構，即采用現場總線網(Lonwalks信道)和由B/S結構構成的局域網兩級網絡結構，現場（DDC）控制、過程管理（服務器）、遠程客戶管理三層管理結構。

二、系統特點

1.各子系統基于DDC模塊和LON總線實現現場總線控制，技術性強

2.具備IBMS系統中兩級網絡和三層管理(控制)的典型結構，代表性強

3.對于控制器使用Lontalk協議的所有子系統都可以方便于集成到該系統中來，開放性強

三、技術參數

1.輸入電源：AC220V±15%，50Hz

2.環境溫度：-20℃～+45℃

3.裝置容量：＜1kVA

4.外形尺寸：600mm×600mm×1290mm

5.安全保護：具有漏電自動保護裝置

四、主要配置與參數

1. 控制柜

控制柜由電源開關、電源指示、電壓指示儀表、保險絲、LonWorks/IP服務器、交換機等部件組成，可完成IBMS系統網絡集成功能。

2. 監控軟件

配備IBMS監控系統軟件,可以實現對中央空調、供配電、抄表、安防等系統的全監控；提供相關組網和組態軟件，可以讓學生自行設

計網絡系統和監控界面。

3. 豪華型電腦桌

桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動

4. i.LON100 Internet服務器

i.LON100 Internet服務器是一個高性能的網絡接口，用于連接LonWorks 網絡到企業IP網絡或者Internet。它有LonWorks、ModBus、M-Bus、數字量的I/O等多種豐富的設備接口，其中數字量I/O包含了2路脈沖輸入（M1、M2）、2路開關量輸入（Input1、Input 2）和2路開關量輸出（Out1、Out2），從而很容易地將現場設備連接到i.LON100，并使這些設備的數據有效地應用到企業IP網絡和Internet。i.LON100內置有時序調度、報警和數據記錄等功能模塊，用戶可以使用其內置的網頁接口存取和訪問這些應用，本系統正是通過i.LON100的時序調度功能，實現對照明子系統的時序控制。

5. i.LON600 LonWorks/IP服務器

i.LON600 LonWorks/IP服務器是一個遵從EIA 852協議的LonTalk到IP的路由器。它為日常設備的存取訪問能夠提供一個可靠的、安全的Internet通道。它能夠?qū)nternet或者任何基于10/100 Base-T的LAN或者WAN作為本地或者遠程傳遞LonWorks控制信息的通道。其內部采用一個32位RISC處理器和Echelon公司的LonWorks/IP體系結構，從而為高速控制、顯示、監視應用程序提供了最佳的服務，本系統正是通過i.LON600的高速路由功能，實現服務器（IP通道）和LON網之間的數據交互。

五、實驗項目

IBMS系統實驗

(1) 系統結構與設備認識

(2) DDC模塊的開發使用

(3) LON網絡開發應用（LON網組建）

(4) B/S網絡開發應用（B/S網絡組建）

子系統實驗

(5) 根據集成系統中的不同子系統可以完成相關實驗項目。
