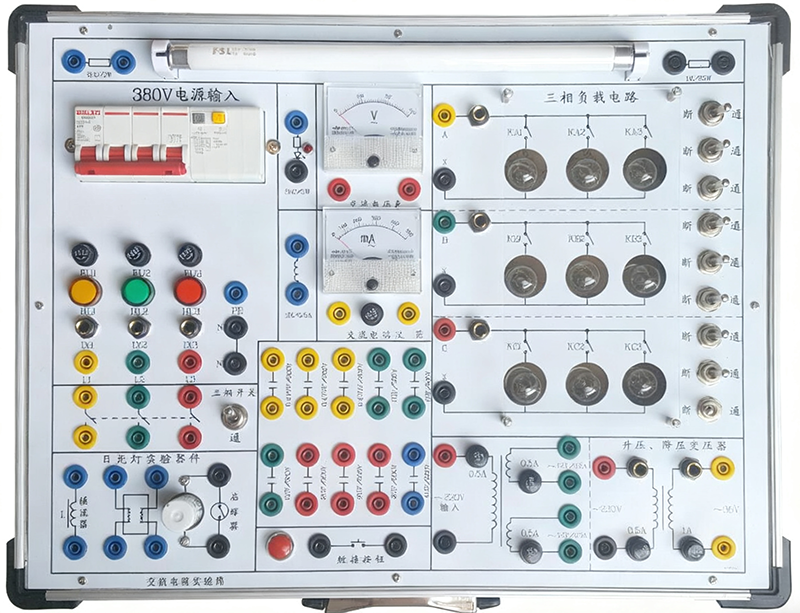

SB-3C3交流電路實驗箱

交流電路實驗箱，屬于電工電子實驗教學設備主要用于職業院校、工科高校的電工學、電路分析等課程的實驗教學，讓學生通過實際接線和操作，深入理解交流電路的理論知識，提升交流電路的實踐設計與分析能力。交流電路實驗箱可用于搭建交流電路的各類實驗，如三相電路分析、變壓器特性、日光燈電路等實驗，幫助學習者掌握交流電路的基本原理、電路參數測量與分析方法。

                          一、技術指標

1、電源：交流輸入三相四線380V±10%。

2、配三相四線帶漏電保護電源開關。

3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流測量接口。

4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流測量插孔1對，便于相電流的測量。

5、日光燈器件組：設有10W鎮流器、10W日光燈管、啟輝器以及用于改善功率因數的高壓

電容（1μF/500V、2.2uf/500V、4.7μF/500V各3個）。

6、R、L、C元件特性組：設有1kΩ/25W功率電阻、1H/0.5A電感及1μF/500V高壓電容各一只，通過實驗可測試各元件的參數。

7、36V/220V升降壓鐵芯變壓器 1只, 原、副邊均設有電流測量接口，便于電流的測試，可測量原、副邊電流。

8、雙繞組變壓器1只：220V/雙路12V。

9、設置交流電壓表一只，量程0～450V；交流電流表一只，量程0～500mA，帶有短路保護。

10、日光燈管和燈腳裝在電路板的正面方便，方便維修維護。

11、三相燈組上裝有有機玻璃保護罩，既防止燈泡損壞，又保護實驗導線不被燙壞，還保護了人生安全。

12、設計有專用接地保護線。

13、配套自鎖緊護套實驗導線12根（紅、黃、綠、黑各4根），電流接口線1根。

14、可選配耦合電感1對。

15、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。

二、實驗項目

1、用三表法測量交流電路等效參數

2、正弦穩態交流電路相量的研究

3、單相鐵心變壓器特性的測試

4、三相交流電路電壓、電流的測量

5、三相電路功率的測量

6、功率因數及相序的測量

7、日光燈電路接線

8、日光燈電路及功率因數的提高

選做實驗項目（10-13需選配三相鼠籠式異步電動機和控制箱SB-3C3A）

10、三相鼠籠式異步電動機

11、三相鼠籠式異步電動機點動和自鎖控制

12、三相鼠籠式異步電動機正反轉控制

13、三相鼠籠式異步電動機Y－△降壓起動控制

14、單相電度表的校驗（需選配單相電度表）

15、互感實驗（需選配耦合電感1對）

三、實驗箱配置

附：完成上述全部實驗需要下列配套設備

（1）萬用表

（2）三相調壓器

（3）三相功率/功率因素表

（4）電機控制箱（實驗10-13）

（5）三相鼠籠式異步電動機（實驗10-13）

（6）單相電度表（實驗14）

（7）耦合電感1對（實驗15）
