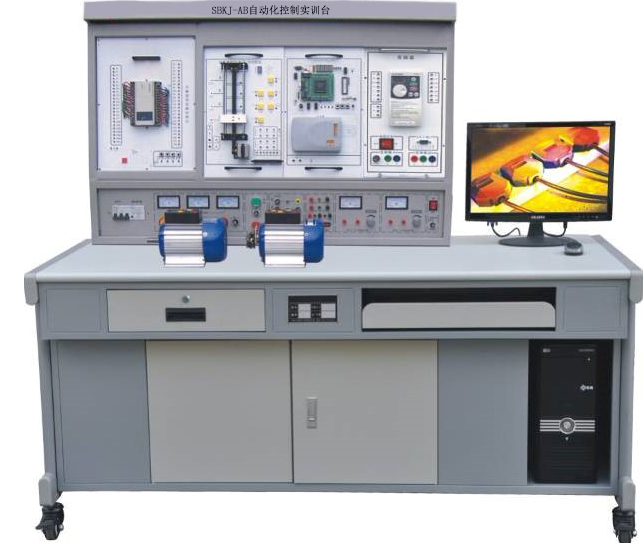

SBKJ-AB自動化控制實訓臺

1.概述

AB自動化控制實訓裝置集可編程邏輯控制器、編程軟件、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的AB5000系列可編程控制器，配套西門子S7300系列可編程控制、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。

2.技術性能

1)輸入電源：三相四線（或三相五線）～380V±10% 50Hz；

2)工作環境：溫度-10～+40 相對濕度＜85%(25)；

3)裝置容量：＜500VA；

4)重量：＜110Kg；

5)外形尺寸：1680mm× 750mm×1600mm；

6)安全保護：具有漏電壓、漏電流、過載保護裝置。

3.實訓裝置的基本配置及功能

配置AB5000系列PLC主機，CPU（1756-L71）數字量輸入模塊（1756-IB32）、數字量輸出模塊（1756-OB16E）模擬量輸入模塊（1756-IF8）模擬量輸出模塊（1756-OF4）、電源模塊（1756-PA72）

配置西門子300系列PLC主機CPU314C-2PN/DP，數字量I/O（24路數字量輸入、16路數字量輸出）、模擬量I/O （4路模擬量輸入、2路模擬量輸出）、MPI通信接口、以太網通訊接口、MPI通信編程電纜。

實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位；

1)實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵

盤托、顯示器擱板；

2)網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需

螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷；

3)控制柜

a.交流電源控制單元。三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位；提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；

b.定時器兼報警記錄儀。定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數；

c.直流電源、直流電壓/電流表、邏輯輸出及指示等。直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干；

4)實訓模塊組件

a.搶答器/音樂噴泉。通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中"水流"及音樂的循環控制，掌握循環指令的編寫方法；

b.裝配流水線/十字路口交通燈。通過對"生產流水線"順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法；

c.水塔水位/天塔之光。通過對"水塔水位"和"儲水池水位"變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法；

d.自動送料裝車/四節傳送帶。通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法；

e.多種液體混合裝置。通過對"液體混合裝置"中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法；

f.自動售貨機。通過對用戶投幣數目的識別和自動售貨機中各種"貨物"的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法；

g.自控軋鋼機/郵件分揀機。通過對自控軋鋼機和郵件分揀機材料（"鋼錠"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法；

h.機械手控制/自控成型機。通過對機械手停留"位置"及自控成型機各方向"液缸位置"的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力；

i.加工中心。通過對加工中心中各方向"電機"運行方向及"刀庫"進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力；

j.四層電梯。通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識；

k.步進電機/直線運動。（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制；

l.典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座；

m.掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識；
