SBZH-01PLC控制及變頻驅動技術教學實訓裝置
一、 產品概述
PLC控制及變頻驅動技術教學實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

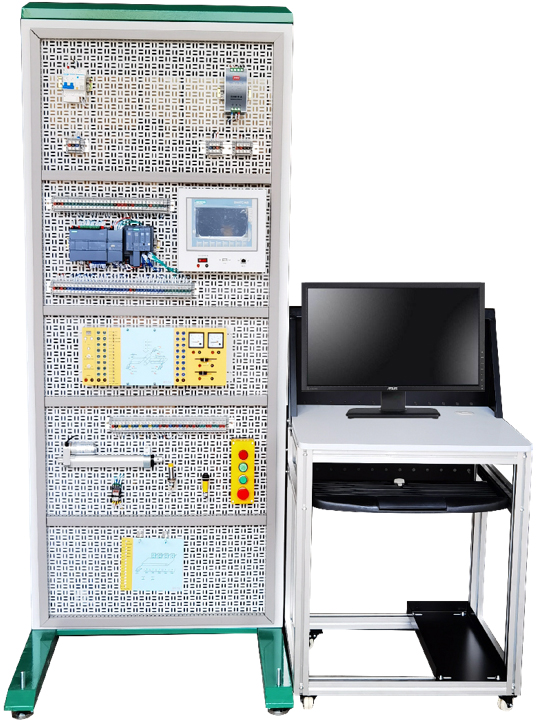

參考圖
二、 研發背景
1. 該裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。
2. 工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。
3. 一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。
4. 不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學生的接受程度。
三、PLC控制及變頻驅動技術教學實訓裝置特色
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。
2. 在主機選型方面由小型西門子ST3O系列PLC，覆蓋了西門子S7-200SMART常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,最后到大型PLC，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。
3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套工控組態監控軟件，實現仿真化、信息化實訓教學。
4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
5. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。
四、 PLC控制及變頻驅動技術成套教學實訓設備主要配置參數
|
序號 |
配置名稱 |
型號規格參數 |
|
1 |
PLC |
數字輸入：18點輸入，漏型/源型；12點輸出。脈沖輸出3路，4路高速計數器，配置一個EM AM03模擬量模塊，2路數字量輸入1路數字量輸出， |
|
2 |
彩色觸摸屏 |
屏幕尺寸：≥7寸；分辨率：800×480，64色，LED背光；顯示屏TFT 真彩液晶屏，64K 色， 以太網口1個 |
|
3 |
交換機 |
100M,5口。 |
|
4 |
步進電機 |
42步進電機，1.8度/STEP，2.1Ω， 電機體積42X42X34mm, 軸長20mm, 軸徑5mm。 |
|
5 |
絲桿滑臺 |
外形尺寸280X40mm，有效行程210mm, 支架全不銹鋼一次成型，拉絲處理。絲杠：不銹鋼T8， 螺距2mm，導程8mm 。螺母雙切邊T8黃銅螺母，帶指針 |
|
6 |
步進驅動器 |
日本原裝信濃電機STP-43D1034。1.8度/STEP。2.1Ω。 電機體積42X42X34mm, 軸長20mm, 軸徑5mm。 |
|
7 |
溫度傳感器 |
熱電阻Pt100/CU50，測量范圍0-100度，線L=1000mm |
|
8 |
變送器 |
PT100,電壓：24VDC, 精度：0.2%FS. 輸出信0-10v, |
|
9 |
電加熱器 |
干燒式鋁制加熱塊80X55X20MM，固定在網孔板上面加熱。電壓220V, 功率100W，耐壓值：1800V/S。絕緣值：200MΩ。 |
|
10 |
隔熱板 |
尺寸：140*85*3MM |
|
11 |
固態繼電器 |
單相固態繼電器SSR-25DA ,電流：25A ,AC24-380V |
|
12 |
變頻器 |
額定功率400W。帶操作面板，面板帶有旋鈕，輸入：1PH 220V 50/60HZ。輸出：3PH 220V 0-400HZ，尺寸142X86X112mm |
|
13 |
三相電機 |
功率6W,頻率50HZ,啟動轉矩38mN.m,額定轉矩47mN.m,額定轉速1300r/min |
|
14 |
編碼器 |
工作電壓0-24V,360脈沖/圈 |
|
15 |
傳動輪 |
鋼制橡膠輪，外徑95mm，寬13mm. |
|
16 |
稱重傳感器 |
傳感器激勵電壓5V，額定輸出2mv/V ，40KG，工作溫度范圍-20-60度 |
|
17 |
稱重不銹鋼承重板 |
不銹鋼 110X80X3mm， |
|
18 |
重量變送器 |
工作電壓：24VDC。 輸出信號: 0-5V、0-10V、4-20MA ， 輸入信號：傳感器靈敏度 2.0MV/V 輸出激勵：輸出激勵電壓 5V (E+) |
|
19 |
水流量傳感器 |
工作電壓DC12-24V，耐壓1.75MPa,內徑10.9mm,外徑20mm,接口G1/2 |
|
20 |
鋁合金手提箱 |
鋁合金銀色,邊框：高強度鋁合金，鎖扣：機械式不銹鋼，箱面：耐磨防火板 |
|
21 |
伺服電機 |
采用臺達伺服驅動器 100W，ASD-B2-0121-B ，功率100W,輸入220-230V 1PH 50/60HZ 0.69A,輸出110V, 0-250HZ, 0.9A,尺寸155X161X60mm ，，臺達伺服電機 100W, ECMA-C20401GS， 功率100W,輸入VAC110,輸出3000r/min,0.32Nm, 0.9A,尺寸125X39X52mm |
五、設備主要配置
|
序號 |
設備名稱 |
型號 |
數量 |
單位 |
|
1 |
PLC主機 |
ST30 |
1 |
臺 |
|
2 |
彩色觸摸屏 |
TK6071IP |
1 |
臺 |
|
3 |
編程通信電纜 |
|
1 |
條 |
|
4 |
步進電機 |
|
3 |
個 |
|
5 |
絲桿滑臺 |
|
3 |
個 |
|
6 |
步進驅動器 |
|
3 |
臺 |
|
7 |
刻度尺 |
|
3 |
個 |
|
8 |
接近開關 |
|
9 |
個 |
|
9 |
刻度盤 |
|
1 |
個 |
|
10 |
指針 |
|
1 |
個 |
|
11 |
伺服 |
ASD-B2-0121-B+ECMA-C20401GS |
1 |
套 |
|
12 |
溫度傳感器 |
|
1 |
個 |
|
13 |
變頻器 |
|
1 |
臺 |
|
14 |
三相電機 |
|
1 |
臺 |
|
15 |
編碼器 |
|
1 |
個 |
|
16 |
傳動輪 |
|
1 |
個 |
|
17 |
電機編碼器安裝支架 |
|
1 |
個 |
|
18 |
稱重傳感器 |
|
1 |
個 |
|
19 |
稱重不銹鋼承重板 |
|
1 |
塊 |
|
20 |
重量變送器 |
|
1 |
臺 |
|
21 |
水流量傳感器 |
|
1 |
個 |
|
22 |
流量控制閥 |
|
1 |
個 |
|
23 |
銅接頭 |
|
1 |
個 |
|
24 |
電磁閥 |
|
1 |
個 |
|
25 |
指示燈按鈕 |
|
3 |
個 |
|
26 |
光電傳感器 |
|
1 |
個 |
|
27 |
聲光蜂鳴器 |
|
1 |
個 |
|
28 |
電壓表 |
|
1 |
個 |
|
29 |
鋁合金手提箱 |
|
1 |
個 |
|
30 |
開關電源 |
|
1 |
個 |
|
31 |
按鈕指示燈接觸器斷路器中間繼電器 |
|
1 |
套 |
|
32 |
教學資源包 |
|
1 |
套 |
六、實驗內容：
1.PLC的基礎實訓
2.PLC控制伺服電機實訓
3.PLC控制步進電機實訓
4.PLC控制變頻器實訓
5.PLC控制溫度實訓
6.PLC讀取編碼器實訓
7.PLC稱重模塊實訓
8.PLC控制三軸運動實訓
9.PLC模擬量實訓
10.觸摸屏實訓
11.變頻器模擬量實訓
