液壓傳動與PLC實訓裝置(工業型單面)液壓傳動與PLC實訓設備

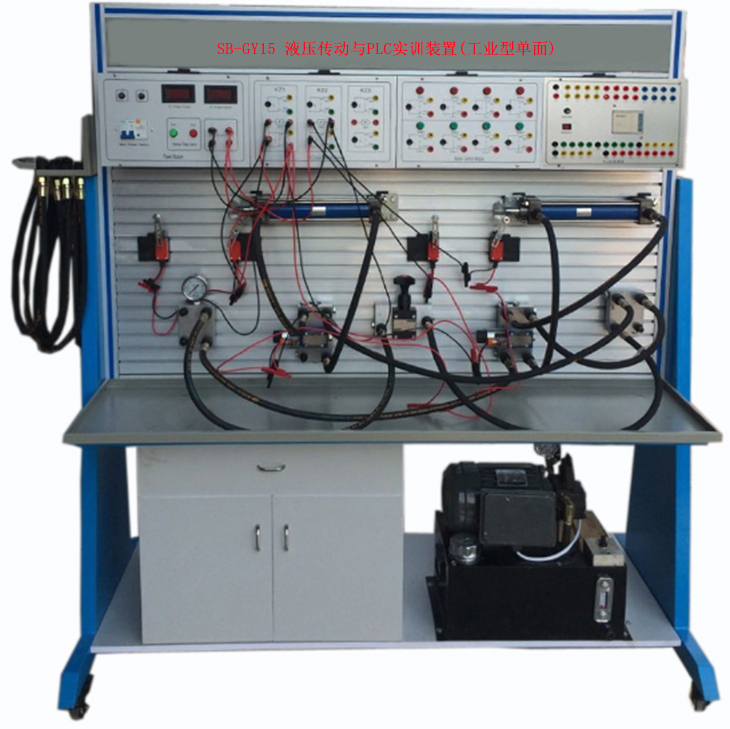

SB-GY15液壓傳動與PLC實訓裝置(工業型單面)
液壓傳動與PLC實訓裝置,液壓實訓設備主要承擔著液壓傳動、液壓傳動與控制、液壓技術等課程的實訓教學任務。可進行液壓傳動回路實訓、繼電器控制液壓基本回路實訓、PLC控制液壓回路和系統實訓、液壓傳動性能實訓、壓力系統回路設計實訓等。
通過本實訓室的訓練，使學生能夠掌握基本常用液壓元件的特性，熟悉傳動基本回路和基本傳動系統的組成和工作原理。培養學生觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。
液壓實訓室主要配備：液壓傳動PLC實訓裝置，液壓傳動與控制實驗教學培訓系統等。
一、液壓傳動部分技術參數及指標
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起。油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、液壓傳動與PLC實訓裝置技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。漏電保護器控制屏總電源，電網電壓表監控電網電壓，并有380V電壓數字表指示，帶燈保險絲保護，控制屏的供電由啟停開關控制.同時具有漏電保護。
2、裝置容量：<2kVA。
3、配有皮管支架。
4、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
5、PLC選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊，按鈕模塊等。
6、電機：額定電壓380V．額定功率1.5kW，絕緣等級B
液壓泵站：最大容積40L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
所用液壓元件均為華德工業液壓元件，可承受壓力高過31.5MPa。
7、實驗臺外開尺寸：1800mm*700mm*1700mm
油箱尺寸：500 mm*400 mm*300mm
三、液壓傳動與PLC實訓裝置可以完成的實訓項目
常見液壓元件的性能實訓
壓力控制回路、速度調節回路、方向控制回路、鎖緊回路、雙缸工作回路、液壓馬達的應用回路等液壓傳動基本回路的實訓
--可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
--單級調壓回路
--多級調壓回路
--減壓回路
--卸荷回路
--進油節流調速回路
--回油節流調速回路
--旁油節流調速回路
--液壓缸差動連接的快速運動回路
--調速閥短接速度換接回路
--調速閥串聯的速度換接回路
--調速閥并聯的速度換接回路
--用換向閥的換向回路
--用"O"型機能換向閥的鎖緊回路
--用液控單向閥的鎖緊回路
--用順序閥控制的順序動作回路
--用壓力繼電器控制的順序動作回路
--用行程開關控制的順序動作回路
--用調速閥控制的同步回路
液壓與氣動仿真教學實訓項目
1.液壓傳動簡介及工作原理
2.液壓系統的組成及功能仿真
3.液壓回路的運行與仿真
4.液壓回路的設計與仿真
5.氣壓傳動簡介及工作原理仿真
6.氣壓傳動的組成及功能仿真
7.氣動回路的運行與仿真
四、液壓傳動與PLC實訓設備液壓元件清單
|
序號 |
型號/規格 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
鐵質 |
實訓臺 |
1 |
臺 |
|
|
2 |
鐵質 |
實訓桌 |
1 |
張 |
|
|
3 |
三菱，20點 |
PLC主機模塊 |
1 |
塊 |
|
|
4 |
實訓臺上 |
繼電器控制模塊 |
1 |
塊 |
|
|
5 |
直流繼電器模塊（所有開關量端子引到面板上，有相應的指示燈指示） |
1 |
只 |
|
|
|
6 |
控制按鈕模塊（4只帶綠燈復位按鈕開關，4只帶紅燈自鎖按鈕開關） |
1 |
只 |
|
|
|
7 |
電源模塊 |
1 |
|
|
|
|
8 |
MOB40-200 |
雙作用液壓油缸 |
2 |
只 |
|
|
9 |
YN-100ZQ/10MPa |
耐震壓力表 |
3 |
只 |
|
|
10 |
2FRM6-31B/15QB |
二通流量閥（調速閥） |
2 |
只 |
華德 |
|
11 |
3WE6A61B/CG24N9Z5L通徑：6mm |
二位三通電磁換向閥 |
1 |
只 |
華德 |
|
12 |
4WE6H61B/CG24N9Z5L通徑：6mm |
三位四通電磁換向閥 |
1 |
|
華德 |
|
13 |
4WE6C61B/CG24N925L通徑：6mm |
二位四通電磁換向閥 |
2 |
只 |
華德 |
|
14 |
4WMM6C50BF通徑：6mm |
二位四通手控換向閥 |
1 |
只 |
華德 |
|
15 |
4WE6E61B/CG24N9Z5L通徑：6mm |
三位四通電磁換向閥 |
1 |
只 |
華德 |
|
16 |
4WE6J61B/CG24N9Z5L通徑：6mm |
三位四通電磁換向閥 |
1 |
只 |
華德 |
|
17 |
DVP101-10B通徑：6mm |
節流閥 |
1 |
只 |
華德 |
|
18 |
RVP6-10B通徑：6mm |
單向閥 |
1 |
只 |
華德 |
|
19 |
DB10-1-50B通徑：6mm |
先導式溢流閥 |
1 |
只 |
華德 |
|
20 |
DBDH6P10B通徑：6mm |
直動式溢流閥 |
1 |
只 |
華德 |
|
21 |
DZ6DP1-5X/75通徑：10mm |
直動式順序閥 |
1 |
只 |
華德 |
|
22 |
DR6DP1-5X/75 YM通徑：6mm |
直動式減壓閥 |
1 |
只 |
華德 |
|
23 |
SV10PB1-30B通徑：6mm |
液控單向閥 |
2 |
只 |
華德 |
|
24 |
HED40P15/100Z14L24 |
壓力繼電器 |
1 |
只 |
華德 |
|
25 |
|
三通 |
4 |
只 |
|
|
26 |
|
四通 |
3 |
只 |
|
|
27 |
|
快速接頭（母插座） |
1 |
套 |
|
|
28 |
|
快速接頭（公插頭） |
1 |
套 |
|
|
29 |
|
皮管支架 |
1 |
個 |
|
|
30 |
ME8108 |
行程開關 |
4 |
只 |
|
|
31 |
|
液壓泵站 |
1 |
只 |
|
|
32 |
L-HL46 |
液壓油 |
20 |
公斤 |
|
|
33 |
|
內六角扳手 |
1 |
套 |
|
|
34 |
|
死扳手 |
2 |
把 |
|
|
35 |
|
螺絲刀 |
1 |
把 |
|
|
36 |
膠管 |
M16*1.5/8I-W-0.6M(裝好快捷接頭) |
10 |
根 |
|
|
37 |
膠管 |
M16*1.5/8I-W-1M(裝好快捷接頭) |
10 |
根 |
|
|
38 |
膠管 |
M16*1.5/8I-W-1.5M(裝好快捷接頭) |
1 |
根 |
|
|
39 |
膠管 |
M16*1.5/8I-W-2.5M(裝好快捷接頭) |
1 |
根 |
|
|
40 |
|
電機電源線（制作好）三相四線電線 |
1 |
根 |
|
|
41 |
|
液壓實驗指導書說明書 |
1 |
冊 |
|
|
42 |
|
PLC編程軟件 程序光盤 |
1 |
張 |
|
|
43 |
三菱 |
編程電纜 |
1 |
條 |
|
|
44 |
|
生料帶 |
1 |
個 |
|
|
45 |
|
實訓導線 |
24 |
條 |
|
