電氣自動化設備安裝與維修實訓考核平臺 > 行業新聞 >可編程實訓考核設備

2023年6月11日

電氣自動化設備安裝與維修實訓考核平臺

SBWDG-02F電氣自動化設備安裝與維修實訓考核平臺

一、概述

電氣自動化設備安裝與維修實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

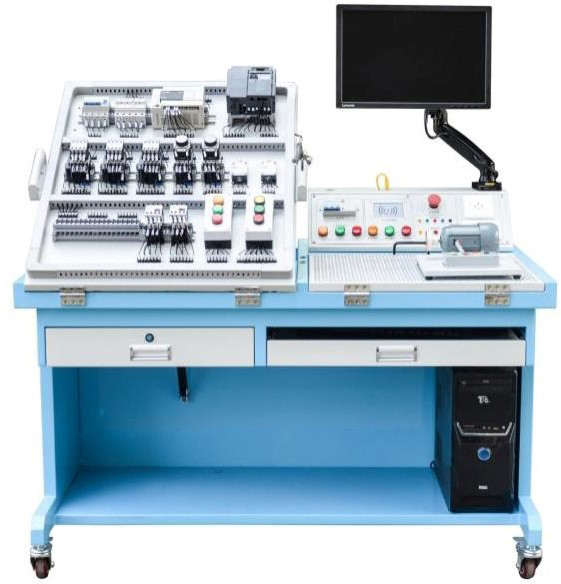

參考圖片具體根據配置

二、▲電氣自動化設備安裝與維修實訓考核設備技術指標

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木柜結構；

3.電源：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組

4.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1)、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2)、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3)、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

4)、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、合法性。

三、設備結構功能

▲設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。

四、電氣自動化設備安裝與維修實訓考核設備可完成的典型實訓項目舉例

序號	名稱	單位	數量	備注
1	電氣裝配實訓裝置	臺	1	外形尺寸：1200mm×850mm×1000mm（±10mm）；材料：鋼結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；
2	電氣元件	套	1	配套
3	實訓電機	臺	1	三相異步電動機 （380V，單速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
		臺	1	三相異步電動機（380V，單速帶離心開關）PN(W):60、nN(r/min):1400、UN(V):三相 AC 380IN(A):0.33、連接組別：△/Y
4	實訓用線	套	1
5	常用工具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗
6	網孔板	塊	1	斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；
8	工具箱	個	1	配套
9	實驗說明書	套	1	指導學生實訓

序號	名稱	規格型號	單位	數量
1.	空氣開關	DZ47-60 C16 4P	只	1
2.	熔斷器座	RT18-32 3P	個	1
3.	熔斷器座	RT18-32 2P	個	1
4.	PLC主機	FX3U-48MR	臺	1
5.	PLC下載線	USB-SC09	條	1
6.	變頻器	FR-D720S 0.4KW	臺	1
7.	交流接觸器	CJX2-0910 AC220V	個	5
8.	輔助觸頭	F4-22	個	3
9.	空氣延時觸頭	F5-T2	個	2
10.	行程開關	YBLX-19/001	個	2
11.	熱過載繼電器	NR2-25 0.63-1A	個	2
12.	按鈕盒	BX3-22	個	2
13.	按鈕開關	LA38-11BN 22mm 黃	個	1
14.	按鈕開關	LA38-11BN 22mm 綠	個	1
15.	按鈕開關	LA38-11BN 22mm 紅	個	1
16.	電源指示燈	AD16-22DS 220V 22mm 黃	個	1
17.	電源指示燈	AD16-22DS 220V 22mm 綠	個	1
18.	電源指示燈	AD16-22DS 220V 22mm 紅	個	1
19.	接插兩用接線端子	18位	套	1
20.	通用導軌		米	1.5
21.	接地端子		條	1
22.	線槽	30×30mm	米	4.5
