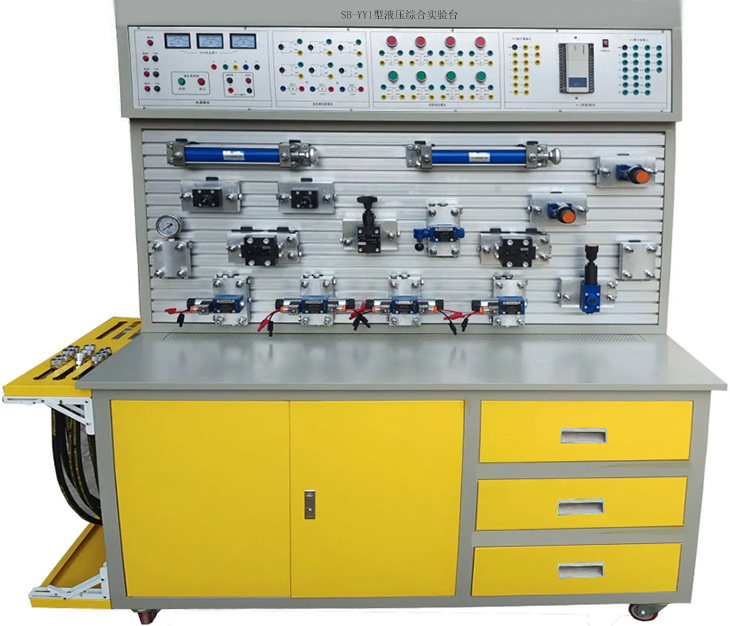

SB-YY1工業型液壓綜合實驗臺
一、產品概述
液壓綜合實驗臺適用于各類工科院校液壓傳動課程的實驗教學，是現今較為主流的液壓課程教學實驗設備之一，它采用先進的工業液壓元件和獨特的模塊化設計，構成插接方便的液壓回路實驗系統。學生可按照自己的設計思路，通過自選式的液壓回路搭接形式進行實驗，通過實驗使學生對液壓系統的組成、液壓系統的工作原理以及各種液壓回路的應用有了更深刻的認識，進而提高了學生對液壓系統的動手能力和設計水平,增強學生未來上崗后的液壓系統的實際操作經驗和綜合運用的能力。
二、技術參數：
1）輸入電源電壓： 三相380V/單相220V± 5% ；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）使用環境：溫度-10℃ - +40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
4）產品尺寸：長×寬×高≥1600 mm* 650mm * 1850mm；
5）凈重：約為220kg ；
6）液壓泵組：15 升每秒，6.3 兆帕壓力，電機 1450 轉每分，1.5 千瓦
7）油缸40mm 直徑，200mm 沖程；
8）儲油罐 50mm 直徑，壓力 10 兆帕
三、主要特點:
1、實驗方便：工作臺安裝有四個腳輪以便于設備整體移動。
2、安全性好：帶有電流型漏電保護，當對地漏電超過30mA 時，即切斷電源；電氣控制采用直流 24V電源，并帶有過流保護，防止因誤操作損壞設備；接地保 護：可防止在絕緣損壞或意外情況下金屬外殼帶電時強電流通過人體，以保證人身安全；急停按鈕保護：在設備運行時，如果出現突發情況，按下急停按鈕， 所有動作均會停止，保護操作人員人身安全。
3、實訓屏：實訓屏采用航天鋁材質開模精制而成，實訓屏設計結構為"T"型溝槽形式，配合液壓元件上的安裝底板可以快捷的進行液壓元件的安裝和更換。
4、實驗方便：工作臺安裝有四個腳輪以便于設備整體移動。
5、電氣元件：電源為臺灣明緯，電氣開關為正泰電氣，繼電器組為歐姆龍；
6、多種控制方式：PLC控制、繼電器控制、手動控制等多種控制方式。
四、實驗項目：
1、液壓元件的結構原理實驗；
2、液壓元件拆裝實驗；
3、液壓基本回路實驗
3.1、方向控制回路實驗；
（1）手動換向閥的換向回路；
（2）電磁換向閥的換向回路；
3.2、壓力控制回路實驗；
（1）單級調壓回路；
（2）二級調壓回路；
（3）采用換向閥的卸荷回路；
（4）采用溢流閥的單向背壓回路；
3.3、采用節流閥的節流調速回路
（1）進油路節流調速回路；
（2）回油路節流調速回路；
（3）旁油路節流調速回路；
3.4、采用行程開關控制的順序動作回路
3.5、繼電器控制液壓基本回路
3.6、PLC的指令編程，梯形圖編程的學習
3.7、PLC編程軟件的學校及使用
3.8、PLC控制電磁換向閥的換向回路
3.9、其它自行組件的回路等。
四、配置清單
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
一、實 驗 臺 |
||||
|
1. |
實驗臺（鋁合金“T”型槽面板） |
1600 mm* 650mm * 1850mm 全鋼結構，實驗臺承重部分為2mm厚度鋼板制作，整機亞光噴塑； |
1套 |
|
|
2. |
油管放置架 |
附在實驗臺上 300mm |
1件 |
|
|
3. |
回油盤 |
油實驗平臺和液壓元件存入柜各一個 |
2件 |
|
|
4. |
元件存入柜 |
金屬板制作，亞光噴塑 |
1組 |
|
|
5. |
抽屜 |
導軌式組合抽屜，1.5mm以上鋼板亞光噴塑 |
1組 |
|
|
6. |
實驗屏（鋁型材） |
約1210mm*640mm*20mm 實驗屏為“T”型槽鋁型材 |
1套 |
|
|
7. |
電氣柜 |
鋼板亞光噴塑，放置電氣組件 |
1套 |
|
|
8. |
萬向輪 |
2.5mm優質鋼材；帶自鎖功能；滾輪式軸承 |
4個 |
安裝在實驗臺底部 |
|
二、液壓部分 |
||||
|
1、液壓實驗臺 泵站 |
||||
|
9. |
驅動電動機（低噪） |
采用銑鐵外殼運轉躁音低于60分貝，電機 1450 轉每分，1.5 千瓦 |
1臺 |
|
|
10. |
葉片泵 |
15 升每秒，6.3 兆帕壓力， |
1只 |
|
|
11. |
溫控儀 |
儀表顯示油箱油溫，并溫度超過設定值，自動斷電，起安全保護作用 |
1只 |
|
|
12. |
油箱 |
50L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方 |
1只 |
自制 |
|
13. |
空氣濾清器 |
活動網口徑φ32，通過流量大于20L/min |
1只 |
過濾精度300目 |
|
14. |
濾油器 |
MF-03 過濾精度200目 |
2只 |
油升 |
|
15. |
油溫油面計 |
鍍銘鐵質外殼 |
1只 |
油升 |
|
2、液壓實驗臺 執行元件 |
||||
|
16. |
雙作用液壓缸 |
行程200mm，桿徑與活塞比1：2 |
2只 |
正控液壓 |
|
3、液壓實驗臺 液壓元件 |
||||
|
17. |
節流閥截止閥 |
單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa |
2只 |
北京華德 |
|
18. |
單向閥 |
管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
2只 |
北京華德 |
|
19. |
液控單向閥 |
液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
2只 |
北京華德 |
|
20. |
直動式溢流閥 |
板式最大流量:100L/min ,最大壓力31.5MPa |
2只 |
北京華德 |
|
21. |
先導式溢流閥 |
先導溢流,口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座 |
1只 |
北京華德 |
|
22. |
順序閥 |
DZ1 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 |
2只 |
北京華德 |
|
23. |
調速閥 |
cf 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 |
2只 |
北京華德 |
|
24. |
減壓閥 |
口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 |
1只 |
北京華德 |
|
25. |
二位三通電磁換向閥 |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
26. |
二位四通電磁換向閥(單) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
27. |
三位四通電磁換向閥(O) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
28. |
三位四通電磁換向閥(M) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
29. |
三位四通電磁換向閥(H) |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
30. |
二位四通手動換向閥 |
流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
北京華德 |
|
31. |
壓力繼電器 |
彈簧管式 |
1只 |
北京華德 |
|
32. |
四通 |
鋁型材，鋁錠AL6063精致開模制成 |
3只 |
自制 |
|
33. |
甘油式壓力表 |
10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值 |
3只 |
油升 |
|
4、液壓實驗臺 輔件 |
||||
|
34. |
高壓油膠管 |
各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa |
1套 |
|
|
35. |
開閉式快換接頭（公接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
36. |
開閉式快換接頭 （母接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
37. |
接頭、液壓底板密封件 |
液壓件配套用 |
1套 |
油控 |
|
38. |
液壓元件底板 |
航天鋁開模精制可在實驗屏上迅速搭接 |
1套 |
自制 |
|
39. |
液壓油 |
普力抗磨液壓油32# |
50升 |
|
|
40. |
固定支架 |
每個支架帶T型固定鎖緊旋扭 |
4只 |
自制 |
|
5、液壓實驗臺 儀器儀表 |
||||
|
41. |
光電傳感器 |
光電式，精度0.5級，響應時間1ms |
2只 |
|
|
42. |
溫控儀顯示表頭 |
溫度傳感器配套使用 |
1只 |
|
|
43. |
轉速傳感器 |
二線制 |
1只 |
|
|
44. |
轉速顯示表頭 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
1只 |
|
|
45. |
溫度傳感器 |
表面/液體熱電偶NR-81530
分度號：K、E、J，導線長度：2000㎜ |
1只 |
|
|
46. |
累時器 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
1只 |
|
|
47. |
電感式接近開關 |
PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕 |
4只 |
|
|
48. |
限位開關 |
上海 |
4只 |
|
|
6、液壓實驗臺 電氣控制單元 |
||||
|
49. |
電控面板 |
優質鋁塑材質，印刷文字清晰 |
1套 |
|
|
50. |
可編程序控制器（PLC） |
三菱FX1S-20mr-001 |
1只 |
|
|
51. |
可編程控制通訊電纜 |
數據傳送電纜 |
1套 |
|
|
52. |
穩壓電源 |
WV分別輸出DC24V 4.5ADC12V 1.5A |
1只 |
|
|
53. |
電源啟停模塊 |
含三相四線漏電保護 |
1套 |
|
|
54. |
交流接觸器 |
施耐德 |
1只 |
|
|
55. |
按鈕模塊 |
啟動按鈕，編程控制器輸入輸出等 |
1套 |
|
|
7、液壓實驗臺 易損件 |
||||
|
56. |
密封膠帶 |
（生料帶） |
1卷 |
|
|
57. |
密封組合墊片 |
Φ16 |
1套 |
油控 |
|
58. |
密封圈 |
接頭配套 |
1套 |
油控 |
|
59. |
開閉式快換接頭 |
雙閉鎖接頭 |
1套 |
自制 |
|
60. |
按鈕開關 |
安裝孔Φ10 |
1只 |
|
|
61. |
電器控制按鈕 |
遠大 |
3只 |
上海 |
|
62. |
電信號插頭、插座 |
上海精藝 |
1套 |
精藝 |
|
8、液壓實驗臺 資料 |
||||
|
63. |
實驗指導書 |
紙質 |
1冊 |
實驗指導書 |
|
64. |
PLC編程手冊 |
紙質（電子檔） |
1冊 |
PLC編程手冊 |
|
65. |
PLC編程軟件 |
U盤 |
共1套 |
PLC編程 |
|
66. |
儀表說明書 |
紙質 |
1冊 |
儀表說明書 |
|
67. |
傳感器說明書 |
紙質 |
1冊 |
傳感器說明書 |
|
10、液壓實驗臺 工具 |
||||
|
68. |
活動扳手 |
10” |
1把 |
10” |
|
69. |
開口扳手 |
14-17 |
1把 |
14-17 |
|
70. |
橡皮錘 |
木柄 |
1把 |
滬工 |
|
71. |
內六角扳手 |
10mm |
1把 |
扳手 |
|
72. |
內六角扳手 |
8mm |
1把 |
扳手 |
|
73. |
內六角扳手 |
6mm |
1把 |
扳手 |
|
74. |
內六角扳手 |
5mm |
1把 |
扳手 |
|
75. |
內六角扳手 |
4mm |
1把 |
扳手 |
|
76. |
內六角扳手 |
3mm |
1把 |
扳手 |
|
77. |
內六角扳手 |
2.5mm |
1把 |
扳手 |
|
78. |
內六角扳手 |
2mm |
1把 |
扳手 |
|
79. |
內六角扳手 |
1.5mm |
1把 |
扳手 |
|
80. |
十字螺絲刀 |
3×75mm |
1把 |
十字螺絲刀 |
|
81. |
十字螺絲刀 |
5×75mm |
1把 |
十字螺絲刀 |
|
82. |
十字螺絲刀 |
6×100mm |
1把 |
十字螺絲刀 |
|
83. |
一字螺絲刀 |
3×75mm |
1把 |
一字螺絲刀 |
|
84. |
一字螺絲刀 |
5×75mm |
1把 |
一字螺絲刀 |
|
85. |
一字螺絲刀 |
6×100mm |
1把 |
一字螺絲刀 |
|
86. |
一字螺絲刀 |
6×150mm |
1把 |
一字螺絲刀 |
|
87. |
尖嘴鉗 |
滬工 |
1把 |
滬工 |
|
88. |
油棉 |
清潔用品 |
1包 |
清潔用品 |
|
89. |
毛巾 |
清潔用品 |
5條 |
清潔用品 |
|
