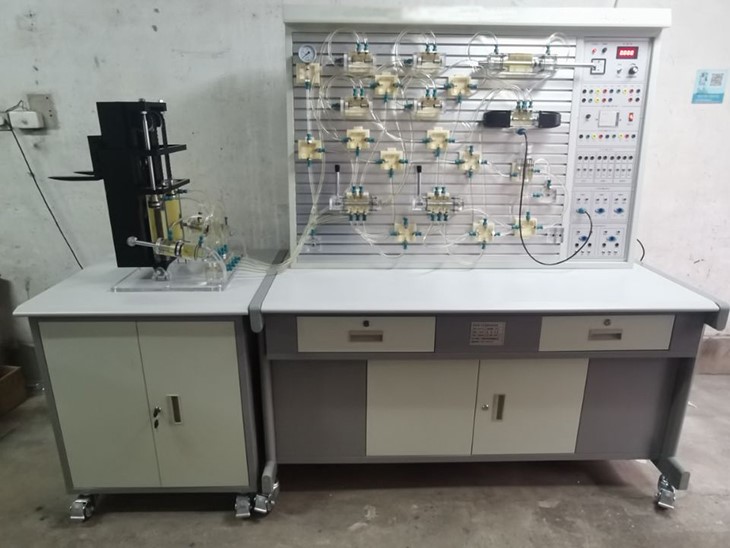

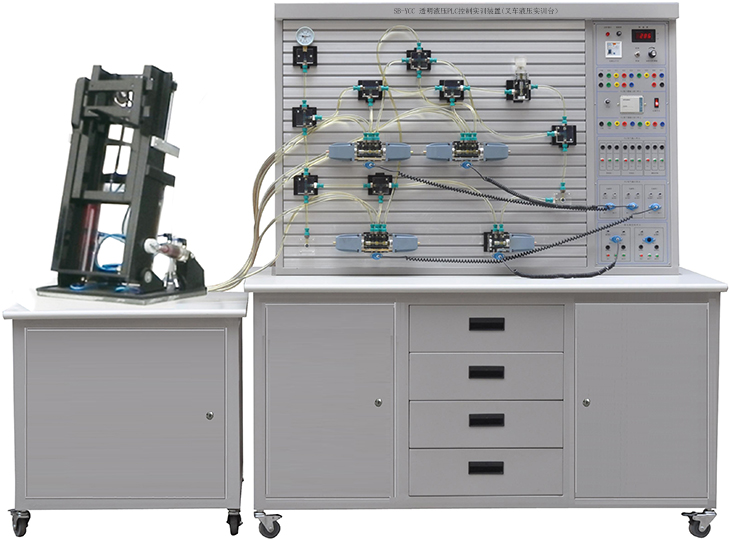

SB-YCC透明液壓PLC控制實訓裝置(叉車液壓實訓臺）
一、叉車液壓實訓臺概述：
液壓叉車是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該產品具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。
二、叉車液壓實訓臺技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)
5、電磁換向閥：AC24V 吸力3Mpa
6、實訓桌外型尺寸：1500mm×650mm×1750mm
7、叉車實訓臺外形尺寸：750mm×650mm×1350mm
三、叉車液壓實訓臺主要特點:
1、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）主要由實訓桌、控制實訓臺、叉車實
訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）是將液壓叉車的結構原理能夠搬到課
堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
3、柜體裝有四個萬向輪，方便設備的搬運與拆卸。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快
換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，
同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優(yōu)越性和先進性，加深對PLC編程器的了解與掌握。
學習目的:
1、了解液壓叉車的基本結構
2、了解液壓叉車的傳動系統
3、學習液壓叉車的液壓系統
4、學習液壓叉車的手動控制原理
5、學習液壓叉車的自動控制原理
四、叉車液壓實訓臺實驗內容:
1、真實演示液壓叉車的動作上升
2、真實演示液壓叉車的動作下降
3、真實演示液壓叉車的動作前傾
4、真實演示液壓叉車的動作后傾
五、叉車液壓實訓臺配置清單：
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
控制實訓臺 |
|
1臺 |
|
3 |
叉車實訓臺 |
|
1臺 |
|
4 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
5 |
電源模塊 |
|
1塊 |
|
6 |
繼電器控制模塊 |
|
1塊 |
|
7 |
PLC控制按鈕模塊 |
|
1塊 |
|
8 |
傾斜油缸 |
透明元件 |
2只 |
|
9 |
起升油缸 |
透明元件 |
1只 |
|
10 |
貨叉 |
工程塑料加工件 |
2只 |
|
11 |
叉架 |
工程塑料加工件 |
1個 |
|
12 |
內門架 |
工程塑料加工件 |
1個 |
|
13 |
起重鏈條 |
|
2條 |
|
14 |
導向滑輪 |
|
1套 |
|
15 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
16 |
三位四通電磁換向閥（O型） |
透明元件 |
2只 |
|
17 |
先導式溢流閥 |
透明元件 |
1只 |
|
18 |
三通接頭 |
透明元件 |
5只 |
|
19 |
四通接頭 |
透明元件 |
2只 |
|
20 |
壓力表 |
透明元件 |
2只 |
|
21 |
透明液壓皮管 |
|
10米 |
|
22 |
電磁閥通用連接線 |
|
2條 |
|
23 |
機泵組 |
泵站系統 |
1套 |
|
24 |
L-HL46號液壓油 |
|
5kg |
|
25 |
編程電纜 |
三菱 |
1條 |
|
26 |
快速油接頭 |
|
2只 |
|
27 |
叉車液壓實訓說明書 |
|
1冊 |
|
28 |
光盤（PLC編程軟件、程序軟件） |
|
1盤 |
|
29 |
工具 |
|
1套 |
