電氣維修綜合實訓裝置.電氣維修綜合實訓設備 > 行業新聞 >維修電工實訓考核設備

2025年6月13日

電氣維修綜合實訓裝置.電氣維修綜合實訓設備

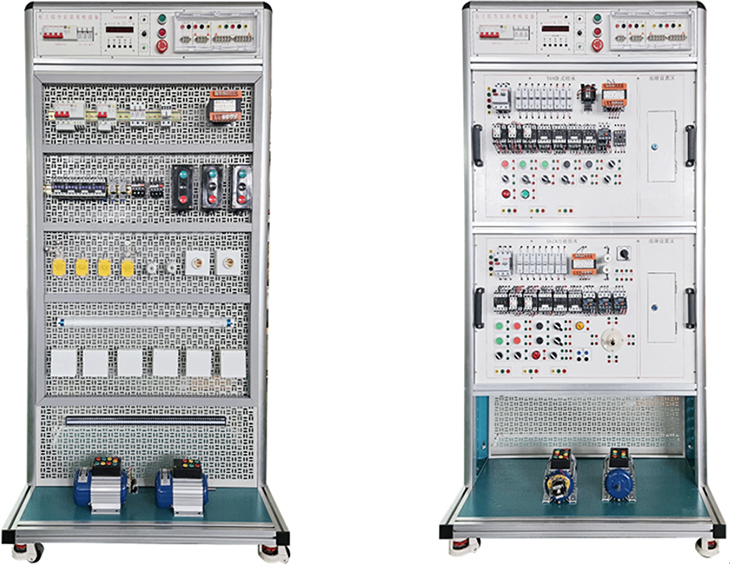

SBDG-02D電氣維修綜合實訓裝置

一、概述

電氣維修綜合實訓裝置適用于X62W萬能銑床、T68鏜床、6140車床、3040鉆床的電氣控制的模擬訓練和電氣故障排除的技能考核。電氣維修綜合實訓設備要求采用實際電器，可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也可用作職業資格培訓考核選用設備。

二、特點

1.電氣控制線路或電子線路實訓元器件都裝在作為掛板的網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；

2.操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資；

3.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；

4.設有電壓型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有智能電源管理器。

三、技術指標及要求:

1.控制臺采用立式雙面結構，骨架由鋁型材制作、鈑金支撐條、福馬輪及附件等組成；并裝有剎車系統。

一面設置網孔板，開展維修電工實訓，

一面設置機床維修掛板，開展機床維修實訓，方便更換。

2.輸出交流電源：三相四線380V、單相220V，

3.輸入功率：≥1.5KW

4.直流電源：DC24V/5A，帶短路保護及自動恢復功能；

5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。

6.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

7.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。

8.外形尺寸：≥870mm×730mm×1770mm

四、實訓項目

1.電工基本技能訓練

安全用電常識：

常用電工工具及電工材料（通用電工工具的使用與維護、常用導線聯接工藝）

登高技能訓練：常用電工儀表的使用、室內照明線路安裝（電器照明基本元器件、白熾燈和熒光燈照明線路安裝、配電板的安裝、內線安裝及墻面明線走線安裝等）電機與變壓器（小型變壓器的簡單測試及同極性端判斷、三相交流異步電動機的拆卸與組裝）

序號	名稱	規格型號	單位	數量
1	實訓平臺	鋁合金框架	套	24
2	導線掛架		套	48
3	工具掛架		套	48
4	折疊看板		套	48
5	電氣元器件	見清單1	套	24
6	CA6140車床排故掛箱		套	24
7	Z3050型搖臂鉆床排故掛箱		套	24
8	X62W萬能銑床排故掛箱		套	24
9	T68臥式鏜床排故掛箱		套	24
10	M7130平面磨床排故掛箱		套	24
11	實訓工具	見清單2	套	24
12	實訓導線		套	24
13	使用說明書		本	24
14	電機	380V/180W	臺	96
15	電機	380V/180W 帶離心開關	臺	48
16	電機	380V/180W雙速	臺	24
17	單相電容式電動機		臺	24

序號	名稱	規格型號	單位	數量
1	交流接觸器	CJX2-0910 AC220V	個	4
2	時間繼電器及座	JSZ3A-B JSZ3F-B AC220V各1	個	2
3	熱繼電器	NR4-63 1-1.6A	個	2
4	變壓器	220/24V 50W	個	1
5	電阻	75Ω/75W	個	3
6	電阻	10Ω/25W	個	1
7	按鈕開關盒	LA4-3H	個	2
8	端子排	TB25系列	組	10
9	電容	啟動電容	個	1
10	日光燈管	10W	個	1
11	日光燈座		個	1
12	啟輝器及啟輝器座		個	1
13	鎮流器	10W	個	1
14	燈座	86型 E27	個	2
15	墻壁開關	單位雙控含底盒	個	4
16	白熾燈泡	E27 15W	個	2
17	倒順開關	KO3-15	個	1
18	低壓斷路器	DZ108-20 0.63-1A	個	1
19	螺旋式保險座	RL1-15 含熔絲	個	2
20	直插式保險座	RT28-32X 3P 含熔絲	個	1
21	直插式保險座	RT28-32X 1P 含熔絲	個	2
22	C端子導軌	C45	套	1
23	行程開關	LX19-001	個	2
24	行程開關	LX19-222	個	2
25	線槽		米	6
26	配套螺絲		批	1

序號	名稱	規格型號	單位	數量
1	尖嘴鉗		把	1
2	剝線鉗		把	1
3	斜口鉗		把	1
4	螺絲刀	大小十字、一字個1把	把	4
5	剪刀		把	1
