2024年6月21日電工技能實訓實驗臺,一體化主控臺

SBKZT-01H一體化主控臺

一、產品概述：

該設備是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有無線電源控制、老師豪華椅子。

1）主控臺參數及技術要求:

名稱	規格參數
環境溫度	-10℃～40 ℃
外形尺寸	長寬高2800mm×1200mm×1100mm
桌身	采用1.5mm鋼板，折彎焊接制成，靜電噴涂環氧樹脂
桌面	采用鋼板材質、表面通過耐磨噴涂處理、邊緣進行弧形折彎、帶有電腦鍵盤抽屜。
桌兜	可放置各種多媒體設備：視頻展臺、功放、DVD、計算機、中央控制器、無線話筒等，并設置有各種穿線孔位
屏幕	1個主控臺電源控制屏，1個監控屏，1個教學電腦屏

2）教師椅轉椅參數及技術要求:

名稱	規格參數	數量
座包	海綿+乳膠	2把
底盤	2.5mm加厚防爆底盤
網布	優良透氣網布
椅腳	電鍍鋼制腳
頭枕	可升降頭枕
扶手	可多檔升降調節扶手
萬向輪	5腳

2 .電源管理系統技術要求

1）工作電源技術要求:

三相五線，AC380V±10％，50Hz；

3）電源控制器技術要求:

功能	技術要求
電源控制	可分別獨立控制9路工作電源與主控臺設備的電源，并將操作內容上傳至主控臺電源控制屏
安全保護	具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
主控臺電源控制屏（智能控制終端）	以32位ARM為核心，采用19.5寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，具備語音播報功能，能實時監測三相電壓、電流、功率、功率因數、頻率、電能等參數，液晶觸摸屏監測數值、可通過觸摸屏控制9路分組電源的分合，觸摸屏安裝至主控臺面板。

3 .示教多媒體控制系統技術要求

1）電腦屏幕投屏系統技術要求:

配置一臺電腦（安裝至主控臺上），可將老師的教學內容屏幕投屏至本次采購的電子屏幕（標的編碼：24041100425893）上。主機、屏幕、芯片、操作系統均為國產化。

4）監控錄像系統設備清單及技術要求:

序號	設備名稱	型號	單位	數量
1	監控屏	19.5寸	臺	2
2	多媒體控制器	與3.2.2.3電腦屏幕投屏系統技術要求中的國產化電腦兼容	套	1
3	硬盤錄像機	DS-7108N	臺	1
4	半球攝像頭	3327WD-L 4MM（畫面可傳輸至3.2.2.3電腦屏幕投屏系統技術要求的國產化電腦中）	臺	6
5	交換機	48口（與3.2.2.3電腦屏幕投屏系統技術要求中的國產化電腦兼容）	臺	1
6	視頻監控軟件	與3.2.2.3電腦屏幕投屏系統技術要求中的國產化電腦兼容	套	1
7	網絡硬盤錄像機	1080P畫面輸出（與3.2.2.3電腦屏幕投屏系統技術要求中的國產化電腦兼容）	臺	1
8	電腦多屏顯卡	輸出接口：HMDI*3（與3.2.2.3電腦屏幕投屏系統技術要求中的國產化電腦兼容）	個

可實時視頻監控每個區域，具有錄像功能，可對實訓基地內設備以及考試人員的工作以及考試情況進行監控，具有信號上傳功能，可上轉至公司內部視頻監控系統中，接入6路攝像頭信號，并多預留11路視頻接入口，方便后期視頻監控信號的接入，將監控視頻存入"3.2.2.3電腦屏幕投屏系統要求"的國產化電腦中；

視頻錄像儲存時間不低于6個月；

視頻錄像通過多屏顯卡可傳輸至考務辦公室。

5）音響系統設備清單及技術要求:

序號	設備名稱	單位	數量
1	無線話筒	對	1
2	有線鵝頸話筒	個	1
3	功率放大器	臺	1
4	音箱	對	1
5	專業音箱線(發燒線)	米	40
6	多媒體控制器	只	1

4.相關軟件技術要求

6）理論考核軟件技術要求:

序號	需求
1	學員端：通過手機或電腦下載理論考核軟件，可利用賬號密碼進行登錄，通過掃描二維掃碼進行答題，題型為問答、單選、多選、判斷，具有 “我的中心”功能：可修改自身單位信息、名稱、勞人編號，可查看歷史答題答卷名稱、答卷難度等級、答卷詳審狀態、答卷得分、答卷內容、得分情況、正確答案等；
2	考官端（服務器端）：通過手機或電腦下載理論考核軟件，可生成考題二維碼，進行試卷編輯，給每個題目標注分值，設置學生答卷時長，題庫的分類、新增、修改、刪除、查看；
3	理論考核軟件需具有：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺等功能；
4	該軟件應滿足一次性買斷需求，后續費用不在收取；
5	軟件內附有維修電工初、中、高、技師、高級技師國家理論題庫習題
6	理論考核軟件需安裝至PLC主機與本采購項目采購的電腦（國產化）（標的編碼為：24010301002997）（國產操作系統）

7）維修電工知識資源庫要求

序號	需求
1	應具有多種微課視頻實拍采集教學視頻素材，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等并且可供下載
2	學習資源應滿足維修電工初、中、高、技師、高級技師五個等級的所有知識點，其中包含但不限于以下內容：識別低壓電器及異步電動機、點動與自鎖正轉控制線路的實施聯鎖正反轉控制線路的實施與檢測、Y-△降壓?jiǎn)?dòng)控制線路分析與接線、三相異步電動機順序控制線路安裝與測試、電動葫蘆控制線路設計及實施、工作臺自動往返線路設計及實施、三相異步電動機反接制動控制線路安裝與測試、三相異步電動機能耗制動控制線路安裝與測試、卷簾門控制電路的安裝、調試及故障排除、卷簾門PLC控制電路設計、卷簾門PLC控制程序設計與調試、傳送帶送料裝置控制電路安裝、調試及故障排除、用PLC技術實現傳送帶送料裝置控制、編寫調試PLC程序及系統總調試等
3	維修電工知識資源庫可安裝至PLC主機與本采購項目采購的電腦（國產化）（01002997）（國產操作系統）

8）仿真教學軟件要求

軟件分類	仿真教學內容需求		其他需求
網絡版電工作業培訓教學軟件	電工初步	電工基礎、電工儀表、導線連接、安全用具、安全標志	仿真教學軟件可安裝至PLC主機與本采購項目采購的電腦（國產化）（標的編碼為：24010301002997）（國產操作系統）
	基本操作	低壓電器、電機與變電器、照明電路、電子技術
	風險排除	滅火器類型、滅火器使用
	觸電急救	觸電方式、防護措施、接地與接零、心肺復蘇
初中高技師電工技能仿真教學軟件	電工基本實訓	1、電氣測量：（儀器使用）； 2、內外線：（供配電基礎、工具使用、導線連接人工急救、照明線路）； 3、電力拖動：（三相異步機單向轉動控制、正反轉控制、兩地控制）； 4、電子技術：（延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）。
	電工初級實訓	1、電力拖動：（手動順序控制與測量、能耗制動控制與測量、星—三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）； 2、電子技術：（二極管整流電路、串聯型穩壓電源電路、延時開關電路）。
	電工中級實訓	1、電力拖動：（正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與計量、順序啟動控制）； 2、電子技術：（電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）； 3、電氣測量：（電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）； 4、PLC控制：（PLC的工作原理、程序的執行過程、電動機的起�？刂啤㈦妱�(dòng)機的正反控制、電動機循環正反轉控制、三速電動機控制）。
	電工高級實訓包括	1、電子技術：（運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、 2、單片機：（查找大小球、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）； 3、PLC控制：（星/角起動控制、電動機的正反轉能耗制動控制）。
	電工技師與綜合實訓包括：	1、PLC控制：（電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）； 2、電子技術：（整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）； 3、電力拖動：（車床電氣控制系統、鉆床電氣控制系統）； 4、變配電和電力保護：（ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）。
機床電氣實訓仿真軟件	可進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
	M7130K平面磨床；M7120型平面磨床；C6140普通車床；C6150普通車床；Z35搖臂鉆床；Z3040B搖臂鉆床；Z3050鉆床；X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t橋式起重機。
	每個機床電路包含：結構組成；器件認識；原理介紹；接線練習；故障檢查；習題練習；書寫和清除功能。
備注	以上仿真教學要求需包含但不限于此

4.接口的技術要求

應配備不少于2m的電源引出線（不包含由設備頂部至下端部分），并配有相應插頭以及插座。

SBZW-DG-01電工技能實訓實驗臺

一、概述

電工技能實訓實驗臺,中高級電工實訓裝置主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

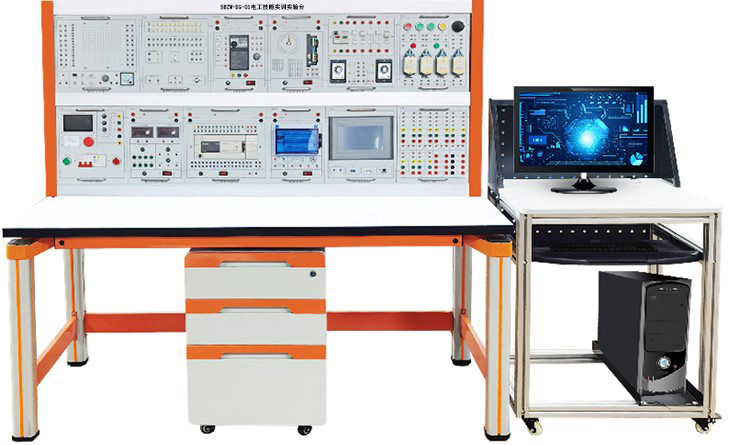

參考圖片

二、特點

1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

三、技術性能

1、輸入電源：三相五線制～380V±10% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸約：1600mm×750mm×1690mm

四、設備組成要求：

本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

序號	部件名稱	功能及技術參數	數量
1	三相交流電源	（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。（2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。	1套
2	低壓交直流電源	提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。	1套
3	PLC主機	FX3U-48MT 集成數字量I/O（24路數字量輸入，24路數字量輸出）；擴展模塊FX0N-3A一個，配備直流電源24V/5A輸出接口	1套
4	觸摸屏	TPC7032 7寸寸彩色觸摸屏	1套
5	變頻器	FR-D720S-0.4K 0.4KW變頻器	1套
6	虛實結合實訓	包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。	1套
7	數字孿生仿真系統	采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致	1套
8	維修電工組件（一）	直流流接觸器JZC1-22 DC24V 4只，熱過載繼電器JRS1-09-25/Z 1-1.6A 2只，功率電阻4只，20A橋堆一只。	1套
9	維修電工組件（二）	低壓斷路器DZ108-20 2.5-4A 1個，通電延時時間繼電器AH2-Y DC24V 2只（一只帶瞬動）。熔斷器座RT28N-32X 1P 5套（含熔芯），萬能轉換開關（LW5D-16 3檔6節）1只。	1套
10	維修電工組件（三）	按鈕開關LAY39B-11BN Φ22（黃1，綠2，紅1）4只，指示燈ND16-22DS DC24V（紅1、綠1）2只，十字開關（四向自鎖）1只，行程開關JLXKI-311 4只	1套
11	步進電機模塊	42步進電機及驅動器一套	1套
12	溫度閉環控制模塊	包含加熱單元，溫度采集單元	1套
13	電動機	三相鼠籠電動機AC380V（Y/△）帶離心開關	1臺
14	電動機	三相鼠籠電動機AC380V（Y/△）	1臺
15	電動機	雙速異步電動機AC380V（△/YY）	1臺
16	實訓導線	4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。	1套
17	導線架	用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。	1個
18	萬用表	OW18A	1個
19	電腦桌	鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。	1張
20	學生凳	鋼木方凳	2張
21	實訓指導書		1本
22	配套資源庫		1套
