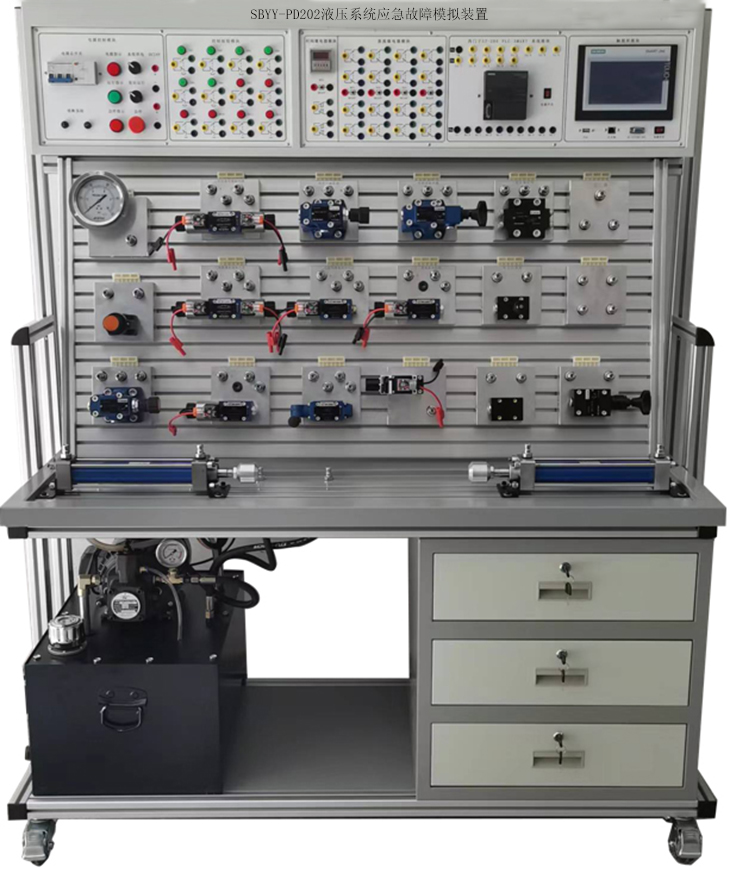

SBYY-PD202液壓系統應急故障模擬裝置
一、產品描述
液壓系統應急故障模擬裝置、液壓操作臺、液壓實驗室設備是面向礦業工程系的機械設計制造及其自動化、機械電子工程、采礦工程、安全工程專業開設的實驗室、液壓操作臺、液壓實驗室設備主要承擔的實驗課程有液壓與氣壓傳動、固定機械等。
液壓實驗室設備可讓學生了解典型液壓泵和液壓閥及主要零件的材料、加工裝配工藝和維修保養知識，理解課堂上難以搞懂的某些復雜結構和空間油路問題，加深對液壓元件的感性認識，選用自己設計的液壓回路所需的液壓元件，在液壓實驗臺上組裝該順序動作回路，并驗證該順序動作回路的正確性，促進學生提高動手能力。
液壓操作臺它由鋁制材料剖面組成,并且可以根據不同要求設立系統，所以很容易改變結構。由特制復合材料做成的櫥柜分為上下兩層，各自有獨立的鎖閉系統，可方便各元件的存儲。
1.液壓操作臺配有網孔工作板及集油盤方便設備清潔整理。
2.四個腳輪以便于移動和安裝。由于面板的角度和高度可調，方便用于高效操作。面板的凹槽間隔為 25mm，可以方便的將各種部件插拔在上面。
3.操作臺尺寸：1360（長）×650（寬）×1650（高），鋁合金面板尺寸：1200（長）×600（寬）凹槽間隔：25mm，櫥柜：1 個，腳輪：4 個
4.槽板式插拔系統的所有元器件都能夠水平或垂直的固定在同一個操作臺鋁型材臺面上，操作非常方便并且有很好的耐久力。
二、液壓元件要求
1.配置工業用液壓閥，工作壓力最大可至 31.5Mpa。
2.液壓元件配有油路過渡底板，可方便、隨意地安放在面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。
三、液壓泵站要求
1.工作電源：AC：380V；
2.頻率：50HZ；
3.安全限速范圍：1000-1500 轉/分；
4.功率：1.5KW；
5.流量：4.5L/min；
6.液壓泵采用齒輪泵，工作時離液壓臺1.5m，噪聲≤58dB；
7.油路液流要求壓力為4-6Mpa，配備超載保護閥，并集成于泵站；
8.電機-泵裝置，采用泵架同心式安裝，結構緊湊，噪音低，方便維護；
1)油箱：公稱容積 35L；附有油溫液位計、過濾器、空氣濾清器、液壓油等。
四、電氣控制模塊要求
1.電源模塊：帶三相漏電保護、輸出電壓 380V。
2.直流電源模塊：輸出電壓 DC24V; 額定電流 5A。
3.按鈕模塊：信號燈電源：DC24V；觸點容量：AC220V/1A DC24V/2A 機械電氣壽命：100 萬次：
4.繼電器模塊：線圈電壓：DC24V；觸電類型：公共端-常開-常閉觸電容量：AC240V/10A/ DC24V/10A 機械壽命：100 萬次。
五、液壓軟件要求：配套提供設計運行仿真軟件，繪制電氣-液壓回路圖，并對其進行仿真。本軟件提供大量的液壓、氣動、電氣標準元件圖庫。軟件可設計并繪制符合工業標準化的回路圖，包括：氣動回路圖、液壓回路圖、電氣控制電路圖、氣-電控制回路、液電-控制回路。系統仿真軟件包含多個液壓典型回路控制與演示，能夠把液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程等在畫面上顯示。
六、可編程控制器要求：PLC 主機模塊：配置相當于西門子 S7-1214C。AC/DC/繼電器，內置數字量 I/O，所有輸入、輸出點的引線全部連到面板引線上，所有輸入、輸出點數量滿足下述功能使用，便于連接。
七、液壓基本實訓項目
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化
八、配置清單如下：
|
序號 |
名稱 |
數量 |
單位 |
技術參數 |
|
1 |
操作臺 |
1 |
套 |
尺寸：1360（長）×650（寬）×1650（高）鋁合金面板尺寸：1200（長）×600（寬） |
|
2 |
液壓站模塊 |
1 |
套 |
電源:AC:380V 頻率:50HZ 額定轉速:1500r/min 流量:4.5L/min 工作壓力:4-6Mpa |
|
3 |
雙作用液壓缸模塊 |
2 |
個 |
行程：200mm 工作壓力：6Mpa 最大壓力：10Mpa |
|
4 |
節流閥模塊 |
2 |
個 |
額定流量：10L/min 工作壓力：6MPa最大壓力：12MPa 控制方式:手動 |
|
5 |
單向節流閥模塊 |
2 |
個 |
額定流量：10L/min 開啟壓力：0.5MPa 工作壓力：6MPa最大壓力：12MPa控制方式:手動 |
|
6 |
單向節流閥模塊 |
2 |
個 |
調節方式：手動 工作壓力：6MPa 最大壓力：12MPa 控制方式:液壓 |
|
7 |
直動式溢流閥模塊 |
2 |
個 |
電源：DC24 功率：30W 工作壓力：6MPa 最大壓力：12MPa 控制方式:電控 |
|
8 |
三位四通電磁換向閥模塊（M） |
1 |
個 |
電源：DC24 功率：30W 工作壓力：6MPa 最大壓力：12MPa 控制方式:電控 |
|
9 |
三位四通電磁換向閥模塊（O） |
1 |
個 |
電源：DC24 功率：30W 工作壓力：6MPa 最大壓力：12MPa 控制方式:電控 |
|
10 |
三位四通電磁換向閥模塊（H） |
1 |
個 |
電源：DC24 功率：30W 工作壓力：6MPa 最大壓力：12MPa 控制方式:電控 |
|
11 |
二位四通電磁換向閥模塊 |
1 |
個 |
電源：DC24 功率：30W工作壓力：6MPa 最大壓力：12MPa 控制方式:電控 |
|
12 |
二位四通手動換向閥模塊 |
1 |
個 |
工作壓力：6MPa 最大壓力：12MPa 控制方式:手動 |
|
13 |
調速閥模塊 |
2 |
個 |
工作壓力：6MPa 最大壓力：12MPa 調節方式：手動 控制方式:液壓 |
|
14 |
先導式溢流閥模塊 |
1 |
個 |
調節方式：手動工作壓力：6MPa 最大壓力：12MPa 控制方式:液壓 |
|
15 |
先導式順序閥模塊 |
1 |
個 |
調節方式：手動 工作壓力：6MPa 最大壓力：12MPa 控制方式:液壓 |
|
16 |
先導式減壓閥模塊 |
1 |
個 |
調節方式：手動 工作壓力：6MPa 最大壓力：12MPa 控制方式:液壓 |
|
17 |
液控單向閥模塊 |
2 |
個 |
工作壓力：6MPa最大壓力：12MPa 控制方式:液壓 |
|
18 |
單向閥模塊 |
1 |
個 |
工作壓力：6MPa最大壓力：12MPa控制方式:液壓 開啟壓力：0.5MPa |
|
19 |
壓力繼電器模塊 |
1 |
個 |
壓力開關：柱塞 式開關工作壓力：1-10MPa 負載電流：5A調節方式：手動控制方式：液壓 |
|
20 |
三通模塊 |
4 |
個 |
工作壓力：6MPa 最大壓力：12MPa |
|
21 |
五通模塊 |
2 |
個 |
工作壓力：6MPa 最大壓力：12MPa |
|
22 |
分油塊模塊 |
1 |
個 |
工作壓力：6MPa 最大壓力：12MPa |
|
23 |
甘油式壓力表模塊 |
3 |
個 |
量程：0-10MPa 工作方式：液壓 表盤直徑：φ63 接頭數量：4 |
|
24 |
油管0.6m |
6 |
根 |
工作壓力：6MPa 最大壓力：12MPa 使用溫度：室溫 長度：0.6m |
|
25 |
油管1m |
10 |
根 |
工作壓力：6MPa 最大壓力：12MPa 使用溫度：室溫 長度：1m |
|
26 |
油管1.5m |
2 |
根 |
工作壓力：6MPa 最大壓力：12MPa 使用溫度：室溫 長度：1.5m |
|
27 |
直流電源模塊 |
1 |
個 |
輸入電源：AC220V 輸出電源：DC24V 額定電流：5A |
|
28 |
繼電器模塊 |
2 |
個 |
觸點：4組轉換觸點 最大允許電流：3A 斷開功率：最大90W 吸合時間：10ms斷開時間：8ms |
|
29 |
按鈕開關模塊 |
2 |
個 |
電源：DC24 按鈕：二個點 動，一個自鎖 觸點：二組常 開，二組常閉 觸點最大電流：1A 功率消耗：0.48W |
|
30 |
液壓站用電源模塊 |
1 |
個 |
電源：380V;50HZ 最大電流：16A按鈕：啟動、停止 |
|
31 |
光電傳感器 |
1 |
個 |
開關電壓：DC10-30V 額定開關距:100mm 開關頻率：200HZ 輸出功能：常開，PNP 輸出電流：最大100ma |
|
32 |
電容傳感器 |
1 |
個 |
開關電壓：DC10-30V 額定開關距離：8mm 開關頻率：100HZ輸出功能：常開，PNP輸出電流：最大200ma |
|
33 |
電感傳感器 |
1 |
個 |
開關電壓：DC10-30V 額定開關距離：8mm 開關頻率：800HZ輸出功能：常開，PNP 輸出電流：最大400ma |
|
34 |
微動開關模塊（左） |
2 |
個 |
開關電壓：DC24V 觸點：2組 開關頻率：200HZ 觸發方式：碰撞 |
|
35 |
微動關模塊（右） |
2 |
個 |
開關電壓：DC24V 觸點：2組 開關頻率：200HZ 觸發方式：碰撞 |
|
36 |
PLC模塊 |
1 |
個 |
型號：相當于西門子S7-1214C 工作電壓：AC220V |
|
37 |
PLC編程軟件 |
1 |
個 |
于PLC適用 |
|
38 |
下載線 |
1 |
個 |
|
|
39 |
測試線組 |
1 |
組 |
顏色：紅；藍；黑 長度：0.2m；1m |
|
40 |
工具包 |
1 |
件 |
組合墊、生料帶、螺堵、內六方、活口扳手、O型圈 |
|
41 |
實訓指導書 |
1 |
本 |
|
|
42 |
液壓仿真軟件 |
1 |
套 |
|
