實物電梯實訓考核設備,電梯實訓考核裝置

SBSW-DT09四層實物電梯實訓考核設備

電梯實訓考核設備，教學透明電梯是上海碩博科教設備公司生產的教學電梯設備。模型電梯可作自動化專業的電梯程序教學與故障排除實習之用，也可做職業技校的電梯安裝維修演示操作之用。其控制元件全電腦化，可編程，電動機驅動采用進口變頻調速器，功能與真實的變頻調速電梯相同，具有全集選功能，能平層，自動關門，響應轎內、外呼梯信號。該模型電梯外罩采用透明有機玻璃制造，內部一目了然，內部構件全部采用鍍鋅處理，耐腐蝕性能好，維修保養簡單。它選用的可編程控制器是日本三菱系列的機型，變頻器選用三菱FR-A740型。電梯維修與安裝專業，伴隨著城鎮化建設的日新月異，工商業的蓬勃發展，工廠、商貿等公共場所電梯使用率近90%，城區的居民生活水平不斷提高，住宅樓使用電梯也越來越多。電梯已成為人民生活中不可或缺的重要垂直交通設施。隨著電梯行業的發展，對電梯安裝維修專業的人才需求日益凸顯。電梯維修與安裝專業主要任務：讓學生通過教學掌握電梯的基本原理和基本構造；通過理論學習和實訓，掌握電梯的安裝方法和技術要求標準；能夠?qū)Ω鞣N各樣的電梯進行調試、機械維修和電氣維修。鍛煉學生的機械操作、現場應對故障和解決突發事件的能力；學會操作電梯電氣設備、儀器、儀表；培養學生的團隊協作精神。為今后的學習和工作打下良好的基礎。為國家培養具有職業生涯發展基礎的中等應用型技能勞動人才。

上海碩博公司生產銷售電梯實訓裝置是培養學生的實際操作能力，在教學安排上，針對初學學生基礎較差的特點，基礎課的開設是有針對性的，把基礎課融于專業課當中，便于學生更好地接受。專業課則是更好地強調實訓和實習，著力培養學生的實際動手能力。成為社會認可、企業需要的，具有相應專業知識的，具備較強實際動手能力和經營管理能力的德、智、體、美、勞全面發展的應用型技術人才。

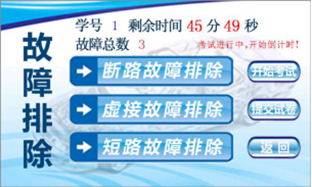

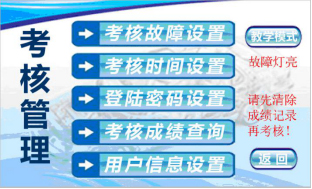

1）該系統由安卓藍牙的故障設置系統和觸摸屏的故障考核系統兩部分組成。教師在講課時，用帶安卓系統的手機或平板電腦遠程無線設置故障，遠程啟動、停止教學設備，方便教師教學講課。學生考核是在觸摸屏故障考核系統上完成的。教師和學生界面分開，教師輸入密碼進入教師界面出題并設置考試時間啟用后，學生才能開始考核。教師界面故障類型為斷路故障、虛接故障、短路故障三種，教師可任意出題，設置故障后，屏幕上按鈕會由綠色變?yōu)榧t色，同時繼電器板動作，設備產生故障。學生在答題界面會顯示學號、剩余時間、故障總數，學生在設備上檢測查出故障后，選擇相應的故障按鈕，屏幕上按鈕會由紅色變綠色，故障選擇完畢后，點擊提交試卷后，就會看到本次考試成績。

2）觸摸屏考核故障數量為20路斷路+虛接、6路短路。每個故障通道容量DC10A。

3）采用7寸（分辨率800*480）工業彩色觸摸屏，中文菜單，界面友好，操作方便！

4）觸摸屏首頁界面為宣傳頁，可為客戶展示學校logo、公司名稱、電話及網站，時間為3秒鐘。

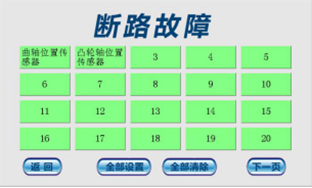

5）教師界面可單個設置也可多個故障同時設置，并有全部設置故障和全部清除等功能。

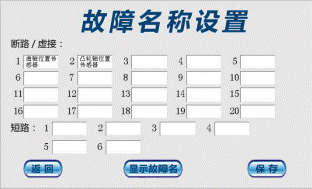

6）觸摸屏內置中文輸入法，用戶可根據不同設備自己編輯故障名稱，以中文內容顯示在故障按鈕上，直觀明了。

7）用戶可自己編輯首頁宣傳界面的信息，方便靈活。

8）繼電器板上留有故障指示燈接口，通過指示燈可清晰的顯示已設置故障（此功能為選配）；9）采用RS485現場工業總線通訊，通訊距離遠，信號穩定，抗干擾。

為使學生能夠?qū)W習掌握專業技能，院校電梯維修與安裝專業開設了電梯構造原理、電梯工藝學、電梯機械維修、電梯安裝調試、電工基礎、電子基礎、機械制圖、機械基礎等相關技術基礎課程。其中電梯的專業教材以貼近實際為主，能夠讓學生更簡單，更直觀的學習專業知識。

通過對本課程的學習，培養學生理論聯系實際、注重實踐、學以致用的學習習慣，鍛煉初步解決實際問題的能力，在教學過程中分小組、分項目完成一定數量的實際操作實訓任務，從而達到培養應用能力、協作能力和創新能力的目標。

教學目標：

（1）知識目標

熟悉電梯的基本原理和構造；

熟悉電梯安裝的程序；

熟悉電梯的維修方法；

熟悉施工安全知識。

（2）能力目標

具有能夠安裝電梯的能力；

能進行電梯的調試和質量驗收；

能夠看懂電梯的原理圖；

掌握電梯的維護與保養技能。

1.1產品概述：

雙控教學電梯是目前國際教學設備行業中技術含量較高的設備。該設備采用交流變頻調速器與PLC程編的開關量與數字量雙制式控制，并且在電梯上設置了電路、電器、變頻、PLC、機械等常見的20多項故障供學生動手實操。整套設備設計科學合理，透明直觀，是工業自動化控制及樓宇自動化教學設備領域的一大突破性革新。

1.2主要參數：

輸入電源：AC380V±5%(三相五線) 50Hz

額定電流：2.5A

環境溫度：-5℃～40℃

相對濕度：≤90%(25℃)

外形尺寸：980×830×3200mm

變頻器：FR-D740-0.75KW

ＰＬＣ：三菱FX3U-64MR

設備重量：550Kg

1.3設備結構

1)、井道柜架：相當于電梯附著的建筑物，為電梯提供支承，固定導軌，是鋼架結構。

2)、曳引機：位于柜架頂部，是電梯的動力裝置。安裝在兩條承重梁上，他主要由以下部分組成：

1)電動機：鼠籠式三相感應電動機，采用就頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的合適感。

2)制動器：只在電梯通電運轉時間松閘，當電梯停止時制動并保持轎廂位置不變，工作電壓DC110V。

3)控制器：采用蝸輪桿減速器，具有高密度、高效率、低噪音的特點。

4)曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。

3)、控制屏：

1)變頻器：根據PLC給出的指令，對電機的電源頻率、電壓進行調制，使電機平衡。

2)可編程序控制器(PLC)：控制電梯的運行狀態，根據內選信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號，順向堆停，反向保留信號，自動關門等功能。

3)安全及門鎖回路：由繼電器回路組成，急停，門鎖開關的通斷決定安全及門鎖回路的正常與否，以使PLC斷送電梯是否處于安全狀態。

4)、導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。

5)、轎廂：由曳引鋼絲繩懸掛，通過曳引機另一端連接對重，在導軌上運行，轎廂裝備自動化，門上裝有連鎖開關，當門關閉后電梯才能運行，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。

6)、對重：與轎廂連接，作用是平衡轎廂的重量。

7)、層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。

8)、操縱箱：設在柜架正面左側，模擬乘客在轎廂內選層的信號輸入設備，包括：

1)數字顯層器：七段數碼顯示轎廂所在樓層

2)"1"、"2"、"3"、"4"選層按鈕

3)關門銨鈕

4)方向指示燈：電梯運行方向指示

5)電源鎖：開關電梯電源，即首層外呼盒

9)、減速倍系統：由永磁感應器構成，提供轎廂停層位置信號

10)、終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。

1.4設備配置

序號	名稱	單位	數量
1	四層四站電梯井道實驗裝置	臺	1
（1）	電梯井道模擬系統	套	1
（2）	電梯停層減速系統	套	1
（3）	門機控制系統	套	1
（4）	曳引機系統	套	1
（5）	樓層顯示系統	套	1
（6）	呼梯控制系統	套	1
（7）	安全回路控制系統	套	1
2	電力拖動控制裝置	張	1
3	配套易損器材	套	1
4	工程材料	套	1
5	配套資料袋	套	1

1.5實驗項目:

1、觸點、開關、按鈕故障：

故障1：觸板開關失靈，安全觸板無效

故障2～3：AK；AG開關門按鈕失靈，不能開關門。

故障4～7：1AS；2AS；3AS；4AS；內選按鈕失靈，所選樓層按鈕信號不能登記。

故障8～9：2SA；4SA；二層，四層所選樓層按鈕信號不能登記，外呼梯按鈕失靈。

故障10～11：1XA；3XA；一層，三層外呼梯按鈕失靈，所選樓層按鈕信號不能登記。

故障12～13：PKM；PGM開關門到位，開關損壞不能閉合，引起開門或關門繼電器不能吸合。

故障14：SQF關門到位故障，電梯不能運行。

故障15：SJN；安全回路、電氣回路故障，電梯不能進行操作。

故障16：DYJ安全回路繼電器觸點接觸不良，電梯不能進行任何操作。

2、PLC輸出繼電器故障：

故障17：內選按鈕燈輸出按鈕燈不亮。

故障18：轎廂風扇不旋轉

故障19：轎廂照明燈不亮

故障20：變頻器不能啟動輸出。

A：各故障點設置于開關外部。

B：各故障點均引至故障端子排。

C：各故障開關均串聯接入。

D：故障排除示例說明：

以故障1為例：當撥動故障鈕子開關1時，電梯不能正常上行。這時只需短接線號324（端子排2）同線號324（端子排4）電梯則可正常運行。恢復鈕子開關1后，請拆除短接線。
