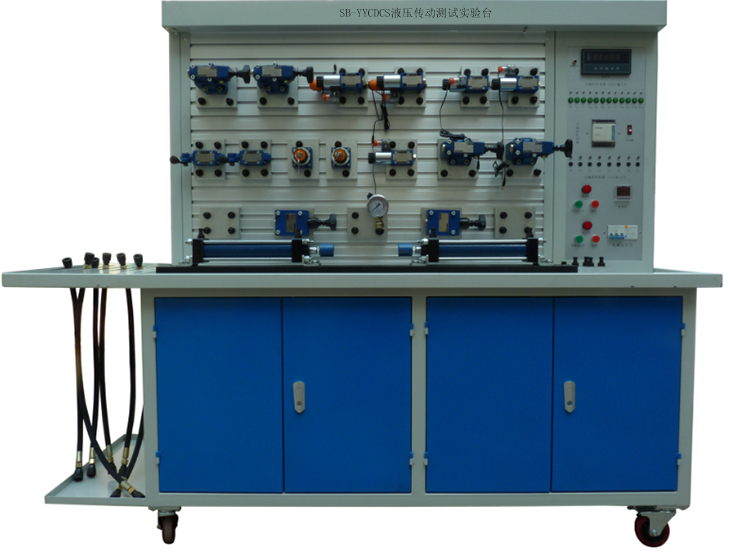

SB-YYCDCS液壓傳動測試實驗臺
液壓傳動測試實驗臺\液壓傳動綜合教學實驗臺主要用于各類工科大專院校的液壓傳動課程的實驗教學。它采用先進的力士樂型液壓元件和獨特的模塊化，直接構成插接方便的液壓系統。學生通過自選式的實驗，對液壓系統的組成、液壓系統的工作原理、壓差與流量的特性、主要元部件的靜、動態特性測試以及各種液壓回路的測試有深刻的認識，從而提高了學生對液壓系統的動手能力、設計水平,以及綜合能力的運用。
一、主要特點:
1、實驗臺結構 ：鋼材作主體，帶有液壓元件儲存箱，表面亞銀噴塑工藝處理美觀大方，面板陽極氧化處理，T型槽鋁型材操作平臺。
2、元件模塊化 ：各液壓元件為獨立模塊設計，配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
3、連接方式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快速可靠，連接密封性能好、不漏油、清潔、干凈。
4、液壓閥件性能：采用標準的工業級元件，國內名牌產品性能可靠、精度高。
5、控制多元化： PLC控制、手動控制等，。
6、系統安全性能：采用進口電機泵組，噪音低、壓力流量自動限壓。液壓元件的最大承受壓力為7Mpa,額定工作壓力為6.3Mpa，是安全的液壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電）自動斷開總電源，控制電路均為24V直流安全電壓。
二、實驗項目：
1. 標準系列液壓元件工作原理認識實驗
2. 10大類擴展可達 90余種典型回路
（1）液壓回路性能實驗
1．節流節流調速回路性能實驗
2. 回油節流調速回路
（2）壓力控制回路
3.溢流閥調壓回路
4. 多個溢流閥的二級調壓
5.液壓泵的調壓回路
（3）減壓回路
6.減壓閥的速度控制回路
7.減壓閥的二級進給回路
（4）卸荷回路
8．換向閥的卸荷回路
9．溢流閥與壓力繼電器的卸荷回路
10．先導式溢溢閥的卸荷回路
（5）平衡回路
11．順序閥的平衡回路
12.單向節流閥的平衡回路
13.采用液控單回閥的閉鎖（平衡）回路；
（6）調速回路
14. 流量閥短接的速度換接回路
15.變量泵-調速閥調速回路
16.差動回路
（7）液壓缸同步回路
17.液壓缸串聯同步回路
18.節流調速閥的同步回路
（8）液壓缸順序動作回路
19.壓力繼電器的順序動作回路
20.順序閥的順序動作回路
21.電容式接近開關的順序動作
22.行程閥的順序動作
23. 時間繼電器控制的順序回路
（9）緩沖回路
23.節流閥的緩沖回路
24.溢流閥的緩沖回路
（10）鎖緊回路
25.單向閥的鎖緊回路
26.電滋閥的O型中位機能的鎖緊回路
27.液控單向閥的鎖緊回路
(11).換向回路
28.電磁換向閥的換向回路
5、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
（1）、PLC的指令編程，梯形圖編程的學習
（2）、PLC編程軟件的學習及使用
（3）、PLC與計算機的通訊，在線調試、監控
（4）、PLC對液壓傳動控制的優化
(5)、PLC控制的連續往返回路
(6)、PLC控制的延時返回的單往復回路
(7)、PLC控制的壓力繼電器順序動作回路
(8)、PLC控制的行程開關順序動作回路
三、技術參數
① 實驗工作臺
實驗工作臺由金屬板材主體與鋁合金型面板(T型鉤槽)等構成。
實驗臺尺寸：長×寬×高=1500mm×650mm×1850mm
② 液壓泵站
系統額定工作壓力：35Mpa
⑴電機-泵裝置（1臺）
柱塞泵：?jiǎn)蜗�，公稱排量5 mL/r
電機：三相交流電壓， 2.2KW，轉速1450r/min
(2)油箱：公稱容積40 L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以北京華德力士樂技術元件為主，配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓件安放在鋁合型面板上。
④ 電氣測控單元
可編程序控制器(PLC)：FX1S-20MR， I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz；控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具。
四、配置清單
一、液壓實驗臺部分
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
1. |
實訓桌 |
1600×650×1800，配元件柜與泵組箱 |
1只 |
自制 |
|
2. |
實訓屏 |
800×900×20 配合過渡底板進行搭接 |
1只 |
自制 |
|
3. |
壓力出口分配器 |
130×100×25鋁型材 |
1只 |
開模自制 |
|
4. |
壓力回油分配器 |
130×100×25鋁型材 |
1只 |
自制 |
|
5. |
元件存入柜 |
800×650×600 鋼制，亞光噴塑 |
1只 |
自制 |
二、液壓泵站部分
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
6. |
驅動電動機 |
采用銑鐵外殼運轉躁音低于50分貝，2.2KW |
1臺 |
神宇 |
|
7. |
柱塞泵 |
公稱排量5mL/r |
1只 |
神宇 |
|
8. |
油箱 |
40L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方 |
1只 |
自制 |
|
9. |
空氣濾清器 |
活動網口徑φ32，通過流量大于20L/min |
1只 |
過濾精度300目 |
|
10. |
濾油器 |
MF-03 過濾精度200目 |
1只 |
油升 |
|
11. |
油溫油面計 |
鍍銘鐵質外殼 |
1只 |
油升 |
|
12. |
4分水管 |
300mm |
1只 |
自制 |
三、液壓執行元件
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
13. |
雙作用液壓缸 |
行程200mm，桿徑與活塞比1：2 |
2只 |
中國正控液壓 |
四、液壓實驗臺元件配置
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
14. |
節流閥截止閥 |
DV10單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa |
2只 |
北京華德 |
|
15. |
單向閥 |
S10,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
2只 |
|
|
16. |
液控單向閥 |
SV10, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
2只 |
|
|
17. |
直動式溢流閥 |
DBDH6 |
1只 |
|
|
18. |
順序閥 |
DZ10最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 |
1只 |
華德
|
|
19. |
調速閥 |
2FRM5, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 |
2只 |
|
|
20. |
減壓閥 |
DR10口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 |
1只 |
|
|
21. |
二位四通電磁換向閥(單) |
兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
|
22. |
二位三通電磁換向閥(單) |
兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
|
23. |
三位四通電磁換向閥(O) |
4WE6E三位四通 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
|
24. |
三位四通電磁換向閥(M) |
4WE6G三位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
|
25. |
二位四通手動換向閥 |
4WMM兩位二通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
|
26. |
壓力繼電器 |
HED40A15 彈簧管式 |
1只 |
|
|
27. |
四通 |
鋁型材，鋁錠AL6063精致開模制成 |
2只 |
自制 |
|
28. |
五通 |
鋁型材，鋁錠AL6063精致開模制成 |
2只 |
自制 |
|
29. |
甘油式壓力表 |
10MPa 硅油耐震內紅色標簽分別顯示MPa值和psi值 |
3只 |
臺灣 |
五、液壓實驗臺輔件
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
30. |
高壓油膠管 |
各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa |
1套 |
|
|
31. |
開閉式快換接頭（公接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
32. |
開閉式快換接頭（母接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
33. |
液壓油 |
普力抗磨液壓油32# |
40升 |
中國石化 |
|
34. |
固定支架 |
每個支架帶T型固定鎖緊旋扭 |
4只 |
自制 |
六、液壓實驗臺儀器儀表
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
35. |
轉速傳感器 |
二線 |
1只 |
滬工 |
|
36. |
電感式接近開關 |
PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕 |
4只 |
中國滬工 |
七、液壓實驗臺電氣控制單元
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
37. |
編程器（PLC） |
FX1S-20MR |
1只 |
三菱 |
|
38. |
編程電纜 |
SC-09 |
1套 |
三菱 |
|
39. |
開關電源模塊 |
WV分別輸出DC24V 4.5ADC12V 1.5A |
1只 |
明緯 |
|
40. |
電源啟停模塊 |
含三相四線漏電保護（輸出380V/220V） |
1套 |
HGG（海格） |
|
41. |
時間繼電器模塊 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
１只 |
ZN48 |
|
42. |
交流接觸器 |
正泰 |
1只 |
|
|
43. |
按鈕模塊 |
啟動按鈕，停下按鈕，可編程控制器輸入輸出等 |
1套 |
|
八、液壓實驗臺易損件
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
44. |
密封膠帶 |
（生料帶） |
1卷 |
8通徑 |
|
45. |
密封組合墊片 |
Φ16 |
2只 |
上海 |
|
46. |
開閉式接頭 |
雙閉鎖接頭 |
1套 |
自制 |
|
47. |
按鈕開關 |
安裝孔Φ10 |
1只 |
正泰 |
|
48. |
保險絲 |
5A |
10只 |
正泰 |
|
49. |
電器插頭、插座 |
上海精藝 |
1套 |
正泰 |
|
50. |
電源線 |
5米 |
1條 |
昆山 |
|
51. |
三相四線插頭 |
16A |
1條 |
公牛 |
九、液壓實驗臺常用工具、資料
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
52. |
活動扳手 |
6” |
1把 |
上海滬工等 |
|
53. |
呆口扳手 |
17-19 |
1把 |
|
|
54. |
內六角扳手 |
1.5mm – 10mm |
1套 |
|
|
55. |
螺絲刀 |
一字型 十字型共2把 |
1套 |
|
|
56. |
尖嘴鉗 |
滬工 |
1把 |
|
|
57. |
實驗臺說明書 |
紙質 |
1冊 |
操作說明書 |
|
58. |
實驗指導書 |
紙質 |
|
實驗指導書 |
|
59. |
各儀表說明書 |
紙質 |
1冊 |
儀表說明書 |
|
60. |
編程手冊 |
|
1張 |
電子版 |
|
