PLC控制氣動實訓裝置,氣動PLC控制實訓設備

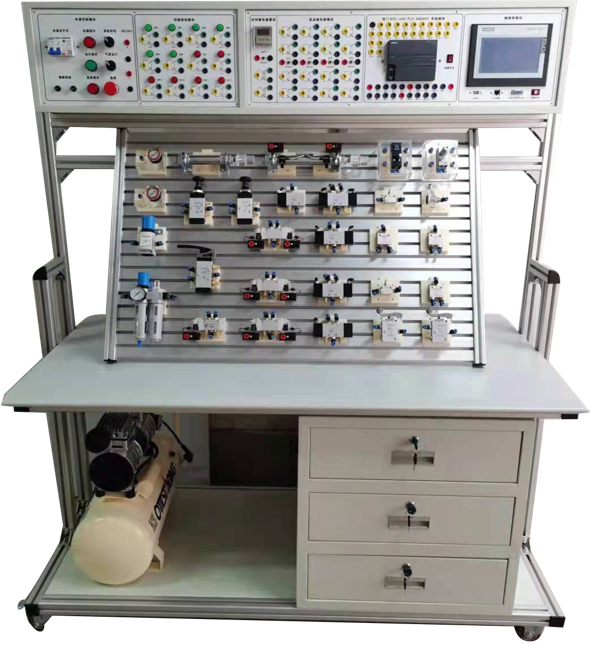

SB-QD21氣動PLC控制實訓裝置

一、概述

PLC控制氣動實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司PLC控制氣動實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

系統采用電、氣一體化結構，上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接。

氣動實訓元件均為常用工業氣動元件，便于了解掌握幾十種常用氣動元件的結構、性能及用途。掌握幾十種基本實訓回路的工作過程及原理。實訓時組裝實訓回路快捷、方便。氣動實訓電氣主控單元配備1套PLC控制與1套繼電器控制，簡單實用。

二、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×700mm×1750mm

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.7Mpa

7、電器控制單元：

（1）電源模塊：電源部分別配有一個220V空氣開關、電源指示燈；系統供電開關及電源指示燈；氣泵運行開關及電源指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用西門子S7-200SMARTSR40，主機為24點輸入，16點輸出。

（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，氣動元件獨立模塊等。

三、主要特點

1、PLC控制氣動實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌主框架為型材結構、實訓臺與儲物柜為鐵質雙層亞光密紋噴塑結構，儲物柜內存放氣動元件及資料等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。

4、采用無油靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.7 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

序號	名稱	型號	數量	單位
1	實訓桌、實訓臺一體	1500×700×1750mm	1	張
2	PLC主機模塊	S7-200SMARTSR40	1	塊
3	電源模塊		1	塊
4	繼電器控制模塊		1	塊
5	時間繼電器模塊		1	塊
6	PLC控制按鈕模塊		1	塊
7	靜音無油空氣壓縮機		1	臺
8	單作用缸	TGSA25*100/TGTA	1	只
9	雙作用缸	TGA25*100	2	只
10	旋轉氣缸（透明）		1	只
11	三聯件	TC2000	1	只
12	減壓閥（帶壓力表）	TR2000	1	只
13	手動換向閥	TG2521B-08	2	只
14	單電磁換向閥（二位三通）常開	TG2321-08 DC24V	1	只
15	單電磁換向閥（二位三通）常閉	TG2321-08 DC24V	1	只
16	單電磁換向閥（二位五通）	TG2521-08 DC24V	2	只
17	雙電磁換向閥（二位五通）	TG2522-08 DC24V	1	只
18	雙電磁換向閥（三位五通）	TG2522-08C DC24V	1	只
19	單氣換向閥（二位五通）	TG2521A-08	2	只
20	雙氣換向閥（二位五通）	TG2522A-08	2	只
21	行程閥（機控）	G321R	1	只
22	行程閥（按鈕）	G321PB	1	只
23	行程閥（按鈕帶鎖）	G321EB	1	只
24	或門型梭閥	KV-08	2	只
25	快速排氣閥	QV-02	2	只
26	單向節流閥	ST-02	2	只
27	單向節流閥（裝在缸體上）	JSC601	7	只
28	單向閥	CV-08	2	只
29	順序閥（透明）		1	只
30	氣容		1	只
31	消聲器	1/8	2	只
32	消聲器	2/8	1	只
33	三通（T型三通）	Ø 6	6	只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1	只
35	四通	Ø 6	4	只
36	氣管	PU6ⅹ4	20	米
37	磁性開關		4	只
38	編程電纜	西門子	1	條
39	實驗導線		1	包
40	國標電源線		1	條
41	工具箱		1	個
42	內六角扳手		3	把
43	螺絲刀		2	把
44	剪刀		1	把
45	活動板手		1	把
46	尖嘴鉗		1	把
47	氣孔塞頭	Ø 6	10	只
48	氣動實訓說明書		1	冊
49	編程軟件、程序軟件	光盤	1	盤
