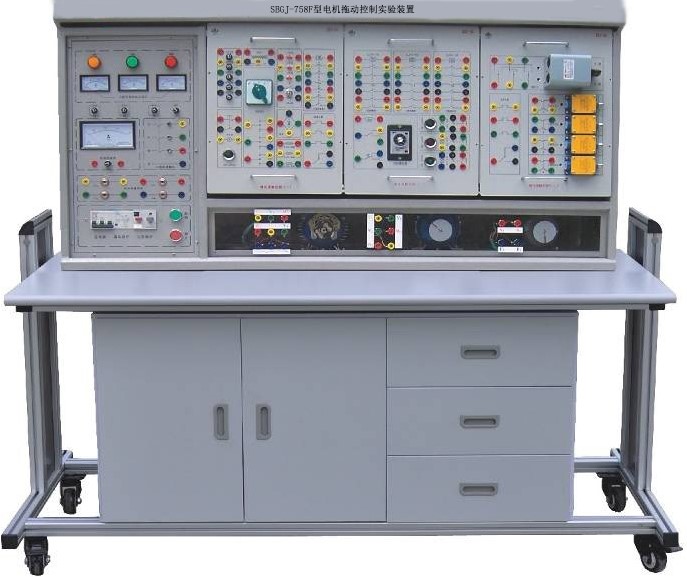

SBGJ-758F型電力拖動電氣控制實驗裝置

電力拖動電氣控制實驗裝置主要面向機械設計制造及其自動化、采礦工程、機械電子工程專業，開展電力拖動、礦山電工學等課程的實驗教學。

電力拖動實驗臺可以進行三相異步電動機的多個控制方法的實驗教學項目，同時學生還可以利用設備自主設計電路開展創新實驗項目，通過實驗使學生加深對控制方法知識的理解和掌握，培養學生科學態度和創新精神。

一、概述

電力拖動（工廠電氣控制）實驗裝置綜合了目前大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程實驗大綱的要求，特別適用于各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如"電力拖動"、"電氣控制技術"等實驗。

二、特點

1、綜合性強：本實驗裝置綜合了目前國內各類院校工廠電氣控制課程的全部實驗項目，

用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。

2、科學性強：裝置占地面積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。

3、安全性強：設有電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有的保護功能，使用安全可靠。電機裝在實驗臺內，用透明有機玻璃做隔離面板，電機運轉情況一目了然，又提高安全性。

★4、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數。

三、技術性能

★1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz ，由主控臺無線控制。

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、裝置容量：＜1.0KVA

四、基本實驗項目：

1．閘刀開關正轉控制線路

2．接觸器點動正轉控制線路

3．具有自鎖的正轉控制線路

4．具有過找保護的正轉控制線路

5．倒順開關控制正反轉控制線路

6．接觸器聯鎖的正反轉控制線路

7．按鈕聯鎖的正反轉控制線路

8．按鈕接觸器復合聯鎖控制線路

9．自動往返行程控制線路

10．接觸器控制串聯電阻降壓起動線路

11．時間繼電器控制串聯電阻降壓控制線路

12．手動Y/△降壓起動

13．接觸器控制Y/△降壓起動

14．時間繼電器控制Y/△降壓起動

15.單相變壓器實驗

16.三相變壓器的聯結組別

17．QX3-13型Y/△自動起動控制線路

18．半波整流能耗制動控制線路

19．全波整流能耗制動控制線路

20．C620車床電氣控制線路

21．手動降壓起動

22．單相運行反接制動控制線路

23．電動葫蘆電氣控制線路

24．C6163車床電氣控制線路

25．控制電路聯鎖控制線路

26．主電路聯鎖控制線路

27．直流電機啟動

28．直流電機的調速

29．直流電機的反速

30．直流電機制動實驗

五、裝置的配備

電力拖動（工廠電氣控制）實驗裝置主要由電源儀器控制屏、掛箱、實驗桌、電機及專用導線組成。

（一）電源儀器控制屏

控制屏為雙層亞光密紋噴塑結構，鋁質面板，為實驗提供三相交流電源、測量儀表及安全保護裝置。

1、三相電源輸入指示燈，指示外部電源與實驗通斷情況。

2、三相線電壓指示交流電壓表，450V，3只。

3、三相四線電源輸出，具有過載、短路、漏電保護。

4、5A交流電流表1只。

5、四路電流測量插座。

（二）實驗桌

實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，造型美觀大方。

（三）實驗掛箱

1、740E1 繼電接觸控制（一）

熔斷器五只，按鈕一只（綠），變壓器一只（380/36+6.3），轉換開關一只，信號燈三只，整流電路，能耗制動電阻（510Ω/50W），交流接觸器一只，熱繼電器一只。

2、740E2 繼電接觸控制（二）

行程開關四只，倒順開關一只，熱繼電器一只。各器件的工作端子均已引到面板上，供實驗接線用。

3、740-E3繼電接觸控制（三）

交流接觸器三只，通電延時時間繼電器一只，控制按鈕三只（二綠一紅）。各器件的工作端子均已引到面板插座上，供實驗接線用。

★4、740E4 直流電機調速與工作電源掛箱

提供0～220V/2A直流電源和直流電機調速（Ra、Rf）組件。

5、直流電機一臺（50W）：固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

6、交流三相鼠籠電機二臺（Y/△ 380V /180W），帶離心開關：固定在控制屏右下方，透過透明有機玻璃能看清電機的工作狀況。

★7、變壓器實驗箱（提供220V//55V 單相變壓器一只，三相變壓器380V//110V一只）

8、實驗連接線：采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

9、工具：配備MF-47萬用表一只，尖嘴鉗一把，″-、+″字螺絲刀各一把。

六、配套教學資源（共配1套，購10臺以下無此項配置）：

（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:

1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓啟動控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
項目二三相異步電動機行程控制線路的設計及實施	任務二：工作臺自動往返線路設計及實施	4
項目三三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
項目三三相異步電動機制動控制線路分析設計及實施	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6
