SBGYD-01N新能源汽車電工電子基礎教學平臺
一 、產品的特點:
新能源汽車電工電子基礎教學實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

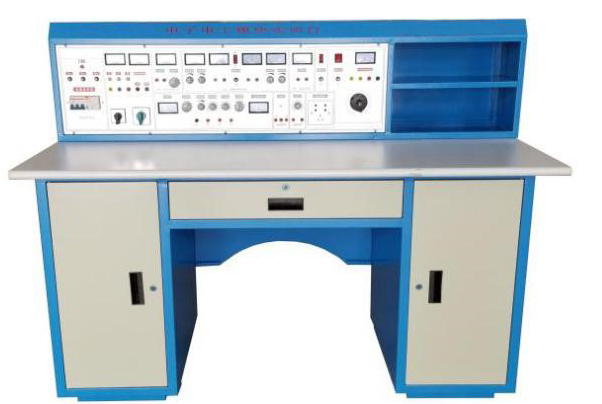

（設備外形參考圖片，具體以實物配置為準）
二 、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成新能源汽車電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、設備技術指標
（1）工作電源：單相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1450×700×1250mm（可根據實際要求定做）
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
（一） 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3.測量儀表
數字直流電流表:測量范圍：0～2000mA，三位半數顯。
數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.功率函數信號發生器/頻率計
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
（二）、實訓桌
采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置工具、焊接等）。
（三）、配套工具：
數字式萬用表、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。

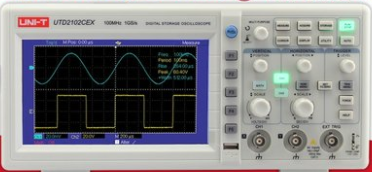

（四）、雙蹤示波器(優利德100M雙通道7寸LCD示波器)帶寬：100MHZ；通道：雙通道；實時采樣率：1GS/S；屏幕：7英寸
五、設備配置清單
|
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
學生機頭 |
|
臺 |
1 |
|
|
2 |
學生桌 |
|
個 |
1 |
含電工學基礎透明創新實驗模塊（詳見附件清單） |
|
3 |
學生桌面板 |
|
塊 |
1 |
|
|
4 |
絕緣皮 |
|
張 |
1 |
|
|
5 |
凳子 |
|
張 |
2 |
|
|
工具1套 |
|||||
|
（1） |
螺絲刀 |
小一字 |
把 |
1 |
|
|
（2） |
螺絲刀 |
大一字 |
把 |
1 |
|
|
（3） |
尖觜鉗 |
|
把 |
1 |
|
|
（4） |
數字萬用表 |
VC890D |
只 |
1 |
|
|
（5） |
鑷子 |
|
只 |
1 |
|
六、 新能源汽車電工電子基礎透明創新實驗模塊配置清單（每臺）
|
透明創新實驗模塊名稱 |
型 號/規 格 |
數 量 |
|
電 阻 |
0.5Ω |
1 |
|
電 阻 |
5.1Ω |
1 |
|
電 阻 |
100Ω |
2 |
|
電 阻 |
200Ω |
1 |
|
電 阻 |
300Ω |
1 |
|
電 阻 |
330Ω |
2 |
|
電 阻 |
430Ω |
1 |
|
電 阻 |
510Ω |
1 |
|
電 阻 |
680Ω |
2 |
|
電 阻 |
820Ω |
1 |
|
電 阻 |
1K |
2 |
|
電 位 器 |
470Ω |
1 |
|
電 位 器 |
1K |
2 |
|
電 位 器 |
4.7K |
1 |
|
電 位 器 |
10K |
1 |
|
電 位 器 |
100K |
1 |
|
電 位 器 |
470K |
1 |
|
電解電容 |
47UF |
2 |
|
電解電容 |
220UF |
1 |
|
瓷片電容 |
0.1UF |
1 |
|
瓷片電容 |
2UF |
1 |
|
三 極 管 |
3DG6 |
2 |
|
二 極 管 |
4007 |
2 |
|
二 極 管 |
2AP9 |
1 |
|
集成運放 |
UA741 |
2 |
|
集 成 座 |
14腳 |
1 |
|
直流斬波電路 |
SG3525觸發電路 |
1 |
|
逆變電路 |
DC-AC |
1 |
|
IGBT |
G4PC50UD |
1 |
|
CD4011 |
芯片 |
1 |
（七）、汽車電工學基礎創新實驗項目:
1.直流電的測量
2.交流電的測量
3.歐姆定律的驗證
4.基爾霍夫定律
5.串聯電路的測量
6.并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.虛接故障的測量
10.電壓損耗的測量
11.電容的測量
12.電感的測量
13.二極管的測量
14.三極管的測量
15.IGBT的測量
16.熔斷器的測量
17.繼電器的測量
18.門電路測量：
19.整流電路
20.逆變電路
21.斬波電路
22.電路基本測量
23.可調電阻的使用
24.熱敏電阻的測量
25.光敏電阻的測量
26.電容的使用
27.整流管的使用
28.發光二極管的使用
