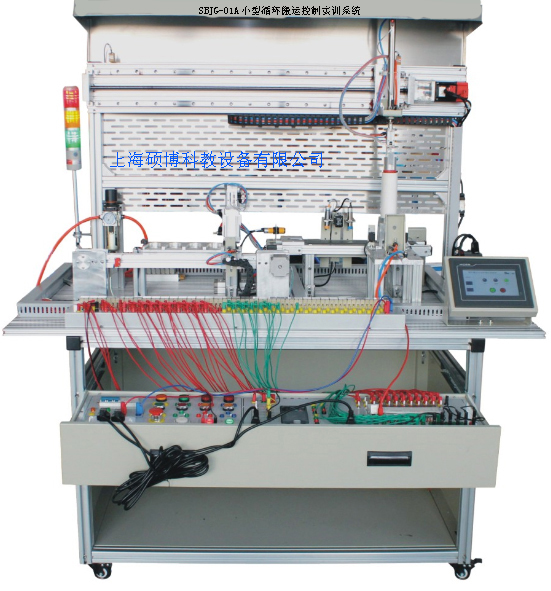

SBJG-01A小型循環搬運控制實訓系統

一、小型循環搬運控制實訓系統概述

“小型循環控制實訓系統”是依據機電一體化教學的要求而精心研制的。它在接近工業生產制造現場基礎上又針對教學及實訓目的進行了專門設計，強化了機電一體化的安裝與調試能力。實訓裝置由型材導軌式實訓臺、典型機電一體化設備機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊（包含上料單元、皮帶輸送檢測單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元）、觸摸屏、接線端子排和各種傳感器等組成。采用開放式和拆裝式結構，可根據現有的機械部件組裝生產設備，使整個裝置能夠靈活的按實訓教學或競賽要求組裝具有生產功能的光機電一體化設備。模塊采用工業標準結構及抽屜式模塊放置架，互換性強。

實訓系統集運動控制、氣動控制、變頻調速、步進電機驅動、伺服電機驅動、傳感器檢測、可編程控制、時序邏輯控制于一體。通過基于該實訓系統的使用、訓練和培訓，能充分鍛煉操作者團隊協作能力、計劃組織能力、自動線安裝與調試能力、工程實施能力等。同時適合學生進行課程設計、畢業設計。

二、小型循環搬運控制實訓系統技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m

3.裝置容量：＜1.0kVA

4.外形尺寸：1500mm×800mm×1500mm

三、小型循搬運環控制實訓系統組成

小型循環控制實訓系統主要由型材實訓臺、上料單元、皮帶輸送檢測單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、各種傳感器、觸摸屏、物料、I/O接口板和氣管等組成組成，完成上料、檢測、分揀、搬運、傳輸、分類、儲存、再回到初始位置，是典型的光機電一體化閉環實訓平臺。

序號	名稱	主要元件或型號、規格	數量
1	工作實訓臺	1500mm×800mm×800mm	1臺
2	PLC實訓模塊	三菱FX2N-48MR	1件
3	變頻器實訓模塊	D720, AC380V輸入，≥0.4kW	1件
4	觸摸屏	7英寸工業彩色觸摸屏	1件
5	電源模塊	三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個	1件
6	按鈕模塊	開關電源24V/6A、急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只	1件
7	上料單元	光電傳感器1只、單桿氣缸1只、調速閥2只、磁性開關2只、單控電磁閥1只、物料庫1只、尼龍推塊1塊、物料檔塊1塊、氣缸支架1個	1件
8	皮帶輸送檢測單元	三相交流減速電機（AC380V，輸出轉速50r/min）1臺，傳輸帶960×58×2mm 1條、電容傳感器1只、電感傳感器1只、顏色傳感器1只、旋轉編碼器1只、滾輪2只、皮帶安裝架1套	1件
9	氣動機械手搬運單元	薄型氣缸1只、回轉氣缸1只、氣動手爪1只、磁性開關5只、單控電磁閥3只、調速閥6只、手臂底座1只	1件
10	物料傳送倉儲單元	同步帶1根、同步輪2只、步進電機1只、驅動器1只、平面貨架1只、平面送貨臺1只、行程開關2只、磁性開關2只、單控電磁閥1只、推動氣缸1只，調試閥2只	1件
11	物料返回單元	伺服電機及驅動器各1只、絲杠1根、單桿氣缸1個，氣爪1個	1件
12	觸摸屏	5.7英寸STN64K 彩色觸摸屏	1件
13	接線端子排	接線端子和安全插座	1套
14	物料	金屬（鐵、鋁）各6個，尼龍6個	18個
15	安全插線		1套
16	氣管	Ф4/Ф6若干	1套
17	PLC編程電纜		1條
18	PLC編程軟件		1套
19	產品配套光盤	（使用手冊、程序等）	1套
20	空氣壓縮機	0.6～0.8MPa	1臺
