2024年3月8日汽車電工電子實訓平臺,汽車電工電子實訓裝置

SBNEV-3汽車電工電子實訓平臺

一、產品特點概述:

汽車電工電子實訓平臺、汽車電工電子實訓裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。

汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。

透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

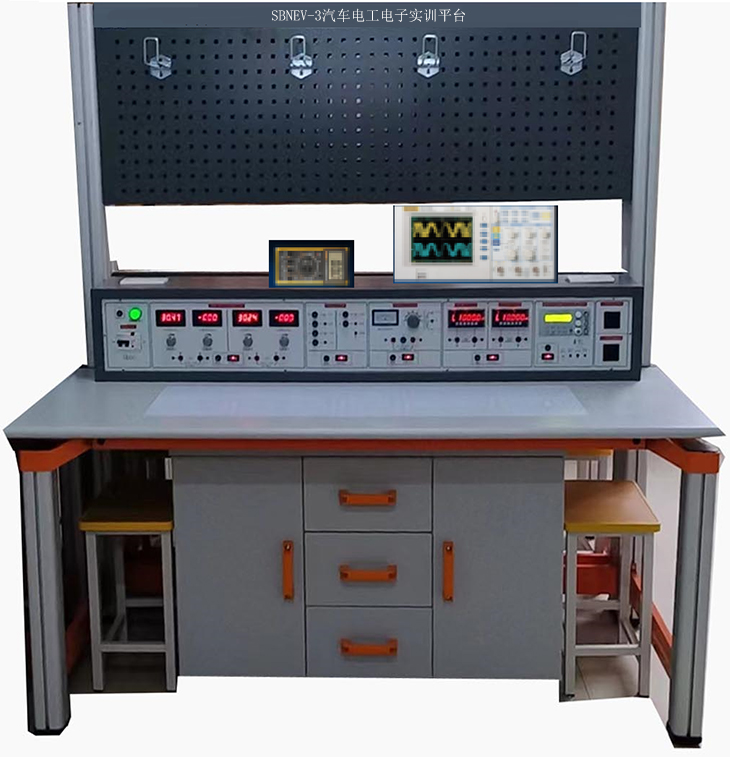

（汽車電工電子實訓設備外形參考圖片，具體以實物配置為準）

二、汽車電工電子實訓設備技術指標

（1）工作電源：單相三線 AC 220V±10% 50Hz。

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1600×700×1500mm（可根據實際要求定做）

（3）整機功耗：≤500V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。

三、實訓臺基本配置及功能介紹

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1.交流電源

(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源

(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2)固定直流電源：±12V/4A、±5V/3A固定輸出。

3.測量儀表

1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。

2）數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.信號發生器模塊：

（1）工作電壓:3.3~30V;

（2）頻率范圍:1Hz~150KHz;

（3）頻率精度:在每個范圍上的精度是2%左右;

（4）信號負載能力:輸出電流可在5~30ma左右;

（5）輸出幅度:PWM幅值與供電電壓相等;

（6）環境溫度:L-20~+70"C.

（7）用作方波信號發生器，產生方波信號供實驗開發使用;

（8）用來產生控制電機驅動器的方波信號;

（9）產生可調脈沖，可供MCU使用;

（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。

5.嵌入式微型數字示波器模塊：

（1）模擬頻帶寬度：0-2MHz

（2）實時取樣率：5Msps

（3）垂直靈敏度：2mV/Div - 20V/Div 共 12 檔 (按1-2-5 方式遞進)

（4）水平時基范圍： 1μs/Div - 50s/Div 共 21 檔 (按1-2-5 方式遞進)

（5）最gao輸入電壓：50Vpk（100Vpp）

（6）記錄長度：512/1024點可選

（7）輸入阻抗：1MΩ

（8）ADC精度：8Bit

（9）耦合方式：DC/AC

（10）觸發方式：自動（AUTO）、常規（NORM）和單次（SING）

（11）觸發邊沿：上升、下降

（12）觸發源：內部、外部

（13）外觸發電壓范圍：0 - 15V

（14）可隨時凍結波形顯示(HOLD 功能)

（15）特有滾動式慢信號顯示，能完全連續顯示信號，而不像SCAN方式會造成信號顯示不連續

（16）有時間游標，可自動計算時間差值并顯示

（17）有電壓游標，可自動計算電壓差值并顯示

（18）頻率計功能：直接顯示信號頻率

（19）（19）電壓表功能：直接顯示波形信號的最da值、最小值、峰峰值、平均值和真有效值（20）自帶3.3V方波測試信號，頻率可設置為

（21）可保存/調出采集波形

（22）波形數據PC上傳

（23）電池/USB供電

（24）內置智能充電器

（25）配套觸控筆，USB充電線，探頭線

（26）尺寸≤70*80*18mm

（二）實訓桌

1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有三個抽屜用于放置實訓導線和指導書等。

（三）配套工具

數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。

★（四）電子實訓創新教學與管理模塊-元器件檢測模塊（全室配1套）

（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。

（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。

（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。

（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、

3的三個引出點上。

注：（5）RFID讀卡全室共配置1套。

（五）輔助教學軟件資源

（1）電機與變壓器仿真教學軟件

電機與變壓器仿真教學軟件選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。

本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。

本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。

（2）電力拖動仿真教學軟件

內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗?zāi)康�、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。

（3）電工作業培訓仿真教學軟件（包含用電安全與觸電急救）（正版3D軟件，有軟件著作權，便于升級）

包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。

（4）電子技能虛擬實訓軟件

采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機焊接實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。

五、設備配置清單

NO	配置名稱	型號規格	單位	數量	備注
1	學生電源儀表臺		臺	1
2	學生桌		個	1	含電工電子基礎透明創新實驗?zāi)K（詳見附件清單）
3	學生凳子		張	2
4	元器件識別檢測套件		套	共1	電子實訓創新教學與管理模塊-元器件檢測模塊（全室配1套）
5	正版輔助教學軟件資源		套	1	1.仿真教學軟件（1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（3）低壓電工作業培訓（包含用電安全與觸電急救）仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）（4）電子技能虛擬實訓軟件（正版3D軟件，有軟件著作權
工具1套
（1）	螺絲刀	小一字	把	1
（2）	螺絲刀	大一字	把	1
（3）	鑷子	通用	把	1
（4）	數字萬用表	VC890D	只	1

六、新能源汽車電工電子基礎創新實驗?zāi)K配置

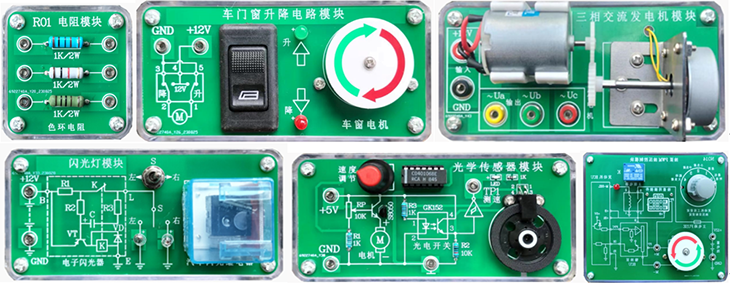

汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。

1.透明電阻模塊 3塊

安裝多種電阻，元件引腳2mm端子引出。

2.透明電位計模塊1塊

安裝多種精密可調電位器，元件引腳2mm端子引出。

3.透明可變電阻器模塊1塊

安裝多種可變電阻器，元件引腳2mm端子引出。

4.二極管模塊1塊

安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。

5.三極管模塊1塊

安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。

6.保險模塊2塊

安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出。

7.DPDT開關模塊1塊

安裝有多個DPDT類開關器件，元件引腳2mm端子引出。

8.SPST開關模塊2塊

安裝有多個SPST類開關器件，元件引腳2mm端子引出。

9.單/雙燈絲燈泡模塊1塊

安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出

10.IS05針繼電器模塊1塊

安裝多個5針繼電器，元件引腳2mm端子引出。

11.集成功率放大電路模塊；

采用安裝喇叭，音樂芯片等器件，元件引腳2mm端子引出。

12.閃光燈模塊 1塊

安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。

13.光學傳感器模塊 1塊

通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

14.霍爾效應傳感器模塊 1塊

通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

15.18650電池模塊 1塊

安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。

16.三相交流發電機模塊 1塊

通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

17.升壓模塊 1塊

接入低電壓信號轉化成高電壓信號，信號引腳2mm端子引出，可直觀觀察輸出信號變化。

18.降壓模塊 1塊

接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

19.整流濾波模塊 1塊

安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
